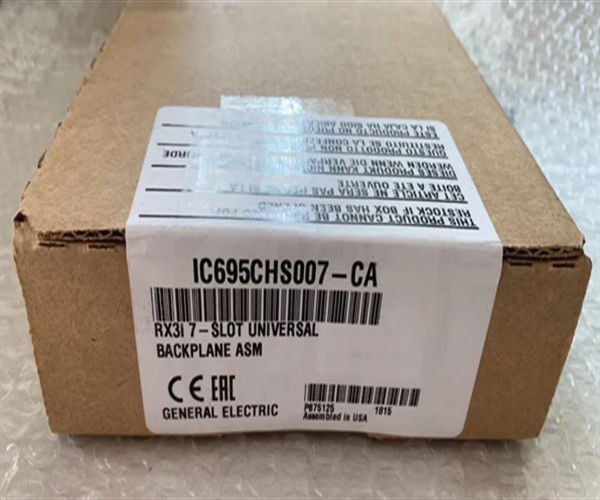

Refabricado GE-Emerson IC695CHS007 PACSystems Rx3i Universal de fondo

Descripción del producto  Las medidas de seguridad se aplicarán a las instalaciones de seguridad.

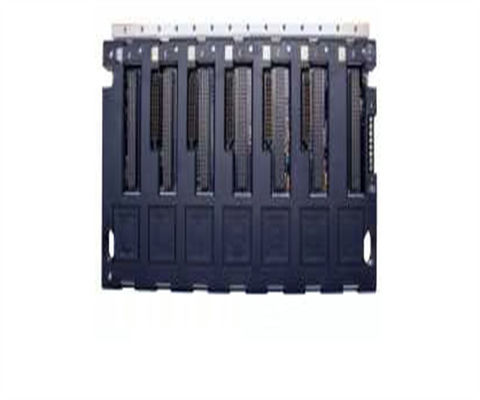

El IC695CHS007 es un backplane universal de la serie PACSystem RX3i de controladores de automatización programable (PAC).reservado para módulos de alimentación y de E/SApoya de forma nativa cualquier módulo I/O y opcional de la serie PACsystem RX3i, así como los módulos I/O y opcionales de la serie 90-30.

La ranura IC695CHS007 0 está reservada para la instalación de una fuente de alimentación IC695. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modulesLa ranura 6, que es la más derecha y última ranura, sólo admite PCI, compatible sólo con módulos RX3i.

El IC695CHS007 se utiliza idealmente para aplicaciones con espacio de montaje limitado o para la implementación de arquitectura de E/S remota.Este módulo está equipado con una banda terminal de 24 VDC situada en el extremo izquierdo del bastidor. Un punto de puesta a tierra del plano trasero y una barra de puesta a tierra integral para la conexión de los escudos y conexiones de puesta a tierra del módulo alojado del bastidor.Los números de ranura también se imprimen claramente en este bastidor para montar los módulos en consecuencia.

El IC695CHS007 está disponible en dos (2) versiones en particular,IC695CHS007-AA que es la versión inicial y la versión posterior de IC695CHS007-BA que incluye mejoras mecánicas especialmente con el conector PCI del chasis..

El IC695CHS007 está diseñado solo para acuñación horizontal. Otras orientaciones de montaje pueden afectar el flujo de aire y, en última instancia, afectar el rendimiento del sistema.Este bastidor se monta directamente en el subpanel de la carcasa a través del orificio de montaje disponible para el chasis.

El backplane GE IC695CHS007 es un backplane universal que es parte de la serie PACSystems RX3i que es diseñada y fabricada por GE Fanuc y es un reemplazo para el sistema Serie 90-30.El plano trasero IC695CHS007 tiene un voltaje de entrada de +24 VoltsLos usuarios deben tener en cuenta que el método de montaje sugerido debe incluir la orientación horizontal y la instalación en un recinto de protección con una clasificación mínima de protección de IP 20 (NEMA Tipo 1).El plano de fondo universal IC695CHS007 tiene un punto de puesta a tierra junto con la banda terminal ubicada en el extremo izquierdoAdemás, el plano trasero incluye una barra de puesta a tierra integrada y números de ranura visibles para la configuración y proporciona soporte para sistemas y módulos opcionales de otros fabricantes.

El plano de fondo IC695CHS007 tiene una corriente interna de 240 miliamperios a 5 voltios DC y una corriente de 600 miliamperios a 3,3 voltios DC y tiene 7 ranuras disponibles para componentes.Los componentes soportados pueden incluir componentes de E/S PCI como el IC693Los componentes PCI compatibles comienzan con el código de producto IC695.Los backplanes de GE como el backplane IC695CHS007 se pueden utilizar en áreas peligrosas, pero requieren un recinto con un mayor grado de protección en estos entornosLa clasificación mínima de protección para lugares peligrosos es IP 54.El IC695CHS007 backplane no requiere mucho espacio de instalación, pero necesita un mínimo de 4 pulgadas de espacio en todos los lados con el fin de tener una refrigeración adecuadaLas dimensiones especificadas de la unidad son 141.4 x 264.9 x 147.3 milímetros (5.5 x 10.4 x 5.8 pulgadas).
