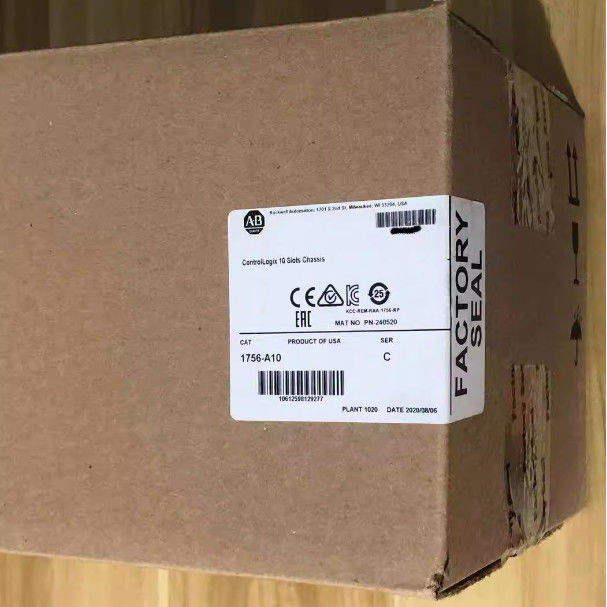

Descripción del 1756-A10

El Allen-Bradley 1756-A10 es un chasis de ControlLogix. Tiene diez (10) ranuras, que proporcionan conexiones de plano trasero y alojamiento a los módulos de ControlLogix.5 A @ 1Las medidas de seguridad se aplicarán a los dispositivos de control de velocidad de los que se trate en el caso de los dispositivos de control de velocidad.

• Las ranuras: 10
• Instalación: montado en el panel, horizontal
• Disposición de energía (máximo): 5 vatios
• Tipo de recinto: abierto
• Corriente de fondo (5 voltios CC): 10 amperios
• Corriente de plano trasero (24 Voltios CC): 2,8 Amperios
• Tamaño del gabinete (HxWxD), min: 50,8 x 76,2 x 20,3 cm (20 x 30 x 8 pulgadas)
• Temperatura de funcionamiento, serie C: -25...+60 °C (-13...+140 °F)
• Temperatura de funcionamiento, serie B: 0°C a +60°C (+32°F a +140°F)

Este chasis soporta el montaje de paneles con espacios libres de instalación de 15,3 cm (6,0 pulgadas) para el espacio libre superior e inferior y 10,2 cm (4,0 pulgadas) más el ancho de la fuente de alimentación para el espacio libre lateral.Si está instalado junto con otro chasis ControlLogix, el espacio libre requerido entre el chasis es de 7,7 cm (3,0 pulgadas) más la anchura de la fuente de alimentación.Las fuentes de alimentación delgadas o redundantes tienen una ranura dedicada situada en la posición más izquierda y no ocupan una ranura del chasis..

El 1746-A10 está disponible en dos (2) series, B y C.
El chasis de la serie B tiene un rango de temperatura de funcionamiento de 0 ~ 60 °C (0 ~ 140 °F), -25 ~ + 60 °C (-13 ~ + 140 °F) para los módulos de la serie C,mientras que la temperatura máxima del aire ambiente es de 60 °C (140 °F) para ambas series.

Este chasis también está provisto de Functional Earth Ground que está diseñado para ser terminado con 8,3 mm. o 8 AWG de alambre de cobre sólido o enramado con grado de aislamiento de 90 °C (194 °F) o superior.También tiene un suelo de tierra protectora y está diseñado para ser terminado con un alambre de cobre sólido o de hebras de 2,1 mm cuadrados o 14 AWG con un índice de aislamiento de 90 °C (194 °F) o superior.

El 1756-A10 tiene una potencia eléctrica de 1,5 A/1.5 A entre el chasis y las ranuras (chasis/ranura) a 1,2 V, una de 4/4 A a 3.3 V, y una de hasta 2,8 A/2,8 A a 24 V.

Tiene una disipación de energía de 5 Watt (6,1 BTU/h equivalente a disipación térmica) y un consumo máximo de energía operativa de 1,8 W.

Está designado con un código de temperatura ambiental T5 (América del Norte) y con un código IEC T6 (Unión Europea).

El 1756-A10 también tiene una carcasa de estilo abierto. Tiene una temperatura de funcionamiento entre 0 y 60 ° C (32 y 40 ° F) a una humedad no condensante del 5-95%.Tiene una resistencia al choque operativo de 30G con clasificación IEC 60068-2-27 y puede soportar una vibración de 2G a 10-500 Hz cuando está en funcionamiento.

La 1756-A10 tiene una dimensión de gabinete de 20 x 30 x 8 pulgadas y pesa 3.2 libras.
