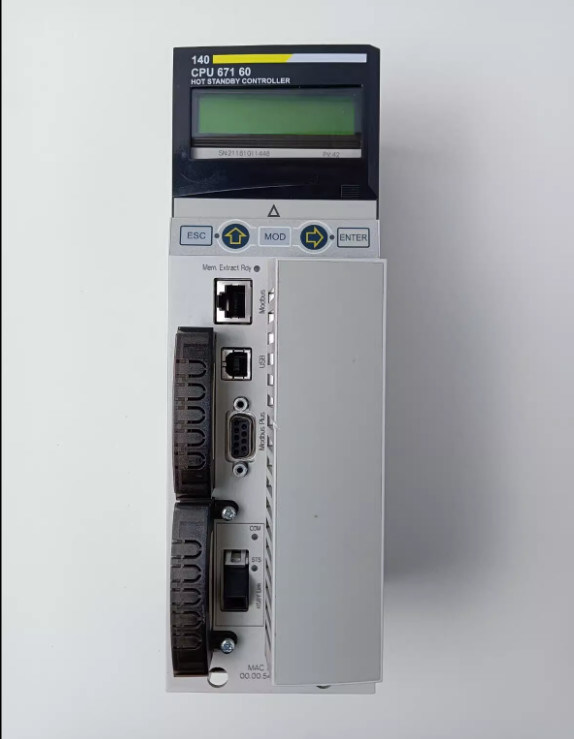

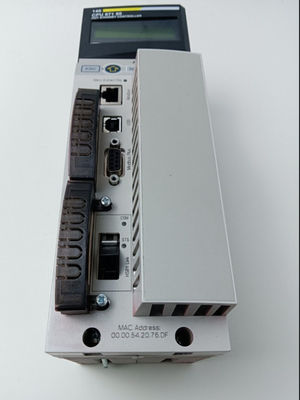

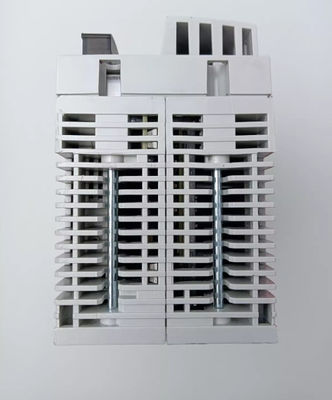

| El fabricante: |
Modicon Cuántico |
| La serie: |
Procesadores cuánticos |
| Peso: |
2 libras |
| Producto o componente: |
Procesador de unidad |
| Modo de transmisión: |
Módulo multimodo |
| Frecuencia del reloj: |
266 MHz |
| Número de ranuras: |
10 |
| |
16 |
| |
2 |
| |
4 |
| |
6 |
| Número de bastidores: |
2 - Las estanterías locales |
| Número de estaciones de E/S distribuidas: |
63 estaciones - 1 plataforma - 3 redes distribuidas |
| Número de estaciones de E/S remotas: |
31 - 2 estantes remotos |
| Número de E/S discreto: |
8000 entradas, 8000 salidas - distribuidas - por red |
| |
31744 entradas, 31744 salidas - remoto |
| |
Ilimitado (26 ranuras máximo) - local - prohibido en la aplicación de espera en caliente |
| Número de E/S analógico: |
Ilimitado (26 ranuras máximo) - local - prohibido en la aplicación de espera en caliente |
| |
500 entradas, 500 salidas - distribuidas - por red |
| |
Inputs de 1984 y salidas de 1984 - remoto |
| E/S específico de la aplicación: |
Estampillado de tiempo preciso |
| |
Contador |
| |
Entradas de interrupción de alta velocidad |
| |
Enlace en serie |
| Número de módulos opcionales: |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP y Sy/Max) |
| Número máximo de conexiones: |
Sin límite (interfaz AS) - local |
| |
6 (Profibus DP) - local |
| |
6 (Modbus Plus) - en el ámbito local |
| |
6 (Ethernet TCP/IP) - local |
| |
4 (interfaz AS) - control remoto |
| |
2 (interfaz AS) - distribuido |
| |
1 (USB) |
| |
1 (Modbus) - RS232/485 Modbus/ASCII (incluido el código ASCII) |
| Tipo de conexión integrada: |
1 Ethernet TCP/IP |
| |
1 Modbus |
| |
1 Modbus más |
| |
1 conexión USB |
| Los cheques: |
En espera caliente |
| |
Control de procesos |
| Descripción de la memoria: |
RAM interna 1024 kB - 512 kB para los datos |
| |
Almacenamiento de archivos de 8 MB con tarjeta PCMCIA |
| |
Extensible 7168 kB - programa con tarjeta PCMCIA |
| Función del interruptor: |
Puerto de memoria del interruptor de llave encendido/apagado |
| Estructura de la aplicación: |
4 tareas auxiliares - prohibidas en la aplicación de espera en caliente |
| |
32 tareas de interrupción del temporizador - prohibidas en la aplicación de espera en caliente |
| |
128 tareas de interrupción - prohibido en la aplicación de espera en caliente |
| |
128 tareas de interrupción de E/S - prohibidas en la aplicación de espera en caliente |
| |
1 tarea rápida periódica - prohibida en la aplicación de espera en caliente |
| |
1 tarea principal cíclica/periódica |
| Tiempo de ejecución por instrucción: |
0.4- ¿ Qué?0.5 μs puntos flotantes |
| |
0.0525- ¿ Qué?0.075 μs Booleano |
| |
0.045- ¿ Qué?0.06 μs en el mensaje |
| |
0.045- ¿ Qué?0.06 μs en la aritmética de punto fijo |
| Tiempo de ejecución de la instrucción 1K: |
10.28 100 por ciento Boolean |
| |
10.07 65 % booleano y 35 % numérico |
| Gastos generales del sistema: |
1 ms - tarea principal |
| |
0.2 ms - tarea rápida |
| Requisito de corriente del bus: |
2500 mA |
| Señalización local: |
1 LED de color rojo para la colisión de Ethernet |
| |
1 LED verde para la actividad Ethernet (COM) |
| Conexión eléctrica: |
1 conector, tipo de conector: MT-RJ (fibra óptica multimodo) para interconectar PLC primarios y secundarios hasta 4 km |
| |
1 conector femenino, tipo de conector: SUB-D 9 para la conexión a la red Modbus Plus |
| |
1 conector, tipo de conector: RJ45 para conectar el bus Modbus |
| |
1 conector, tipo de conector: RJ45 para conectar una red Ethernet |
