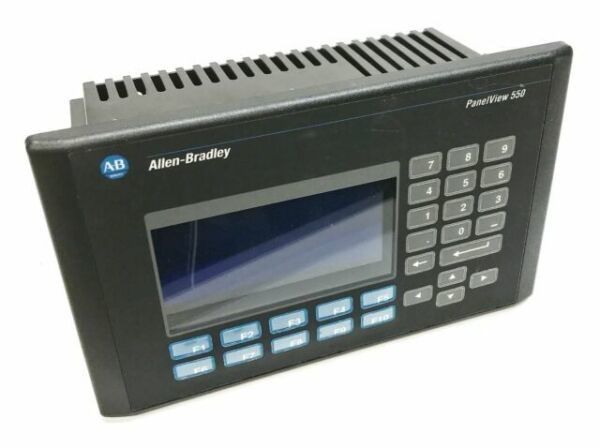

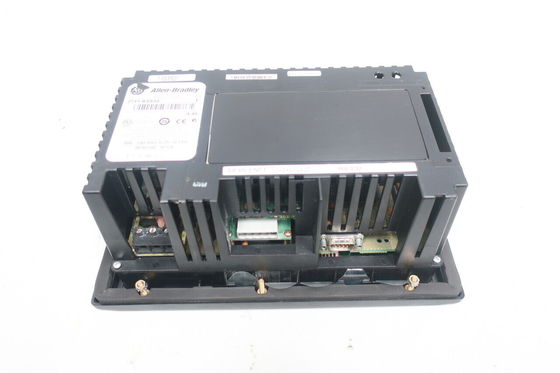

HMI Touch Screen 2711-K3A17L1 Allen Bradley PanelView300 Series A 550 Rev A

HMI pantalla táctil 2711-K3A17L1 Allen Bradley PanelView300 Serie A 550 Rev A

Especificaciones técnicas

La pantalla táctil HMI 2711-K3A17L1

Indicadores de estado:: COMM: Falla verde: Rojo
Puertos de comunicación: RS232 (DF1)
Memoria de aplicaciones:: 170 KB de tiempo de ejecución de aplicaciones; 240 KB de memoria no volátil (objetos de aplicaciones más texto y mapas de bits)
Conjunto del teclado: 8 teclas de función (F1...F8); teclas del cursor; teclas de entrada numérica
Resolución: 128 x 64 píxeles
Área de visualización: 73 mm (w) x 42 mm (h) 2.87 pulgadas. (w) x 1.67 pulgadas. (h)
Tipo de pantalla: LCD transflector monocromático con luz de fondo LED
Tipo de producto:: Terminal de operador estándar PanelView 300
Familia de productos:: Terminal de operador estándar de PanelView
Producido por: Rockwell Automation
Válvula de voltaje de entrada: 18...32 V de corriente continua (24 V de corriente continua)
Encuadrado:: NEMA Tipo 12/13, 4X (sólo para uso interior), IP54, IP65
Marca: AB
Luz de fondo: vida útil de la luz de fondo LED de 100.000 horas
Número de la parte/número del catálogo: 2711-K3A17L1
Línea de productos: Panelview 300
Tamaño de la pantalla: 3 pulgadas
Color de la pantalla: monocromático
Tipo de entrada: teclado
Comunicación: RS-232 (DF1) Puerto de comunicación
Potencia de entrada: 24 voltios de corriente continua
Memoria: 240 KB
Cable de comunicación: 1761-CBL-PM02
Peso de envío: 3 libras
Dimensiones de envío: 11 x 8 x 6 pulgadas
Serie A y B
UPC: 10611320275138 (incluido el nombre de la empresa)
Estado del ciclo de vida del producto*: descontinuado/obsoleto

Especificaciones del terminal estándar de PanelView

Especificaciones medioambientales

Esta tabla enumera las especificaciones ambientales de la familia de terminales PanelView Standard.

Cuadro 1 - Especificaciones medioambientales - Terminal estándar PanelView

Atributo 2711 PanelView estándar 300, 300 Micro, 550, 1000

Temperatura de funcionamiento 0...55 °C (32...131 °F) 600 color: 0...50 °C (32...122 °F)

Temperatura, almacenamiento 550 300 Micro 300, 600, 1000 -20...70 °C (-4...158 °F) -20...85 °C (-4...185 °F) -25...70 °C (-13...158 °F)

Disposición térmica 300 Micro 300 550 600 teclado 600 táctil 1000 2,5 W (8,5 BTU/h) 6 W (13 BTU/h) 20 W (69 BTU/h) 32 W (107 BTU/h) 17 W (577 BTU/h) 39 W (132 BTU/h)

Humedad relativa 300 Micro, 600 teclado, 1000 300, 550 600 toque 5...95% no condensante a 0...55 °C (32...131 °F) 5...95% no condensante a 0...30 °C (32...86 °F) 5...95% no condensante a 0...40 °C (32...104 °F)

Vibraciones en funcionamiento de 2 g hasta 2000 Hz

Altitud de funcionamiento 2000 m (6561 pies)

Choque, funcionamiento/no funcionamiento 300 Micro, 550, 300, 600, 1000 30 g/50 g 15 g/30 g

Las clasificaciones de los recintos NEMA Tipo 12, 13, 4X (sólo para uso en interiores), IP54, IP65 de la CEI

Contaminantes en el aire 300 sólo con recubrimiento conforme ANSI/ISA S71.04 - 1985 Nivel de gravedad G3 EN60654-4: 1998 Clase 3

Sobre la pantalla táctil HMI 2711-K3A17L1

El terminal de teclado AB 2711-K3A17L1 Serie A es un terminal PanelView 300 que tiene gráficos monocromos y con voltaje de entrada de 24 Volts DC. Se comunica a través de su puerto DF1 RS-232. This terminal can be used as a human-machine interface but it should not be used for emergency stopping because it depends on solid-state electronics that are not suitable for emergency or safety functionsPara mantener el terminal de teclado 2711-K3A17L1 Serie A y sus usuarios seguros,instalar en el terminal dispositivos de seguridad con cableado que estén diseñados para realizar paradas de emergencia u otras funciones de emergencia en caso de errorEste panelView 300 terminales barcos con un peso de 3 libras y dimensiones de 11 x 8 x 6 pulgadas.La luz de fondo para la pantalla monocromática de 3 pulgadas en el terminal de teclado de la serie 2711-K3A17L1 no es reemplazable, pero durará mucho tiempo (hasta 100.000 horas).

El terminal de teclado AB 2711-K3A17L1 Serie A se puede programar con el software PanelBuilder 32 para las aplicaciones para las que se utilizará.Este software también permite al terminal reutilizar aplicaciones antiguas convirtiéndolas en aplicaciones adecuadas para las tareas en cuestiónEste terminal puede soportar una tarjeta de memoria ATA. Las 8 teclas de función en el teclado se pueden programar para controlar 8 funciones diferentes de forma rápida y fácil.También hay 4 teclas de flecha que los operadores pueden utilizar para navegar por las aplicaciones en la pantalla de visualizaciónEl terminal de teclado 2711-K3A17L1 Serie A viene con 240 KB de memoria interna.
