1746-OB32 - En existencia | Módulos entrada del PLC SLC 500 de Allen Bradley y de salida discretos
Sobre 1746-OB32
El 1746-OB32 es un módulo de salida de 32 Digitaces del canal de AB. Es un módulo de salida de poca intensidad de alta densidad de DC, compatible ser cabido en cualquier ranura disponible de 1746 chasis excepto la ranura 0. El voltaje lo hizo salir proporciona es 24V DC. El 1746-OB32 tiene 32 salidas con 16 puntos por común y tiene un voltaje operativo de la compra de componentes que se extiende entre 5 y 50V DC. El módulo 1746-OB32 dibuja 0.19A de la corriente de la placa madre en 5V DC y proporciona un aislamiento del circuito de salida probado en la CA 1500V para 1 minuto. Tiene un rato de retraso máximo de la señal de 0.1ms adentro ENCENDIDO y 1ms adentro del modo y de la salida actual máxima de circuito en APAGADO el estado es 1mA.
El 1746-OB32 tiene 0.25A en 0-60 grados. Corriente nominal cent3igrada en cada punto de la salida y la carga actual mínima de 1mA para cada canal de salida. El módulo tiene una corriente nominal media 8A y una corriente 2A por campo común. La pérdida máxima del voltaje en el circuito en EN estado es 1.2V en 0.5A y tiene un aumento de 1.0A para 1ms repetible cada 2s a través de cada punto de la salida, de una disipación de poder de 0.172W por punto, y de una disipación de calor total del módulo de 6.45W. Las gamas de temperaturas de funcionamiento 1746-OB32'S entre 0 y 60 grados. Celsius (32 y 140 grados. Fahrenheit) en la humedad sin condensación 5-95% y él puede soportar un choque y una vibración de funcionamiento de 30G y de 2.5G respectivamente en 10-200Hz. Tiene A.C. - la UL y la UL enumeraron el equipo industrial del control para la clase I, división 2, grupos A, B, C, certificación peligrosa de las ubicaciones de D, y es clasificadas en la inmunidad de ruido estándar de la nema ICS 2-230.
El 1746-OB32 es los treinta y dos (32) módulos entrados discretos del canal que es fabricado por AB para la plataforma del regulador de SLC 500.
Especificaciones técnicas para 1746-OB32
| Fabricante |
Rockwell Automation |
| Marca |
AB |
| Número de parte/catálogo no. |
1746-OB32 |
| Serie |
SLC 500 |
| Tipo del módulo |
Módulo de salida de Digitaces DC |
| Salidas |
32 |
| Gama del voltaje |
5-50 voltios de DC |
| Actual/salida |
0.5-0.25 amperios |
| No. de salidas |
Treinta y dos (32) |
| Actual/módulo |
8 amperios |
| Punto por campo común |
Dieciséis (16) |
| Corriente de la placa madre (5 voltios) |
190 miliamperios |
| Salida nominal |
24VDC |
| Usos |
De gran intensidad |
| Usos |
De gran intensidad |
| Corriente de la placa madre |
(5 voltios) 190 mA |
| Respuesta de paso |
60 milisegundos adentro, 2,5 milisegundos hacia fuera |
| Retraso de la señal, ENCENDIDO |
0,1 ms |
| UPC |
10662468092903 |
| Retraso de la señal, APAGADO |
ms 1,0 |
| UNSPSC |
32151705 |
| Protección electrónica |
No |
Este módulo se piensa sobre todo para activar o actuar los dispositivos discretos tales como Lamps experimental, zumbadores, cuerno, sirena y actuar los dispositivos tales como solenoide, motores y otros dispositivos. El voltaje de salida de este módulo es 24VDC que se puede atar con alambre directamente a los dispositivos mencionados lo proporcionó está dentro de la gama del voltaje de funcionamiento de 5-30VDC. Si, los dispositivos de salida no son compatibles con la salida de DC, específicamente si actúa con un voltaje ca, este módulo puede todavía ser utilizado ejecutando la función de interposición. Con la interposición, una retransmisión con una bobina 24VDC es la carga conectada con este módulo. El normalmente abierto (N.O) o los contactos normalmente cerrados (N.C.) está conectado con el voltaje ca. En viejos sistemas atados con alambre donde están presentes los ruidos eléctricos, la interposición se puede también utilizar como aislamiento externo del módulo. Esto protege el módulo contra el daño externo o el comportamiento indeseado debido a poner a tierra pobre y el cableado de los viejos sistemas debido a las reparaciones y a la modificación indocumentadas.

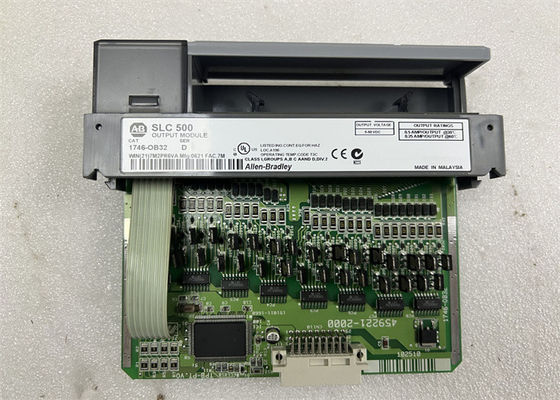

Este módulo envía con un bloque de terminales desprendible (RTB), la etiqueta octal de la puerta, una luz de 32 LED dedicada para cada canal y una barra con código de color del módulo donde se exhibe el número de parte. Un AB hizo 1746-N3 o 1492 sistemas de conexión. Este el conector o los sistemas de la conexión es compatibles para que este módulo se asegure que la terminación apropiada y el tamaño adecuado del alambre en utilizado esto también previene el cableado incorrecto como se premonta y que se asegura de que la puerta del módulo sea capaz de cubrir los cableados terminales. Otros alambres se pueden también utilizar sin embargo, los tamaños grandes del alambre encima ocuparán el panel de delante que hará difícil realizar la localización de averías incluso, cierran la puerta del módulo.
Descripción técnica de 1746-OB32
El AB 1746-OB32 es un módulo de salida de SLC 500 Digitaces DC. Este módulo de salida de Digitaces DC tiene una gama del voltaje de 5-50 voltios de DC y de 32 salidas. Tiene una corriente de la placa madre (5 voltios) de 190 miliamperios.
Estudios para 1746-OB32
Grado de la entrada-salida
“El número más elevado de las salidas disponibles para este tipo de módulo. ” - HACER tecnología de la fuente
Gama del voltaje
“Rango de operación típico para la mayoría de los módulos. Este estilo no debe tomar ninguna modificaciones importante. ” - HACER tecnología de la fuente
Fundido
“Este módulo no es protegido por un fusible que coincida con la fuente de energía. ” - HACER tecnología de la fuente
Estudio del producto
“El 1746-OB32 es treinta y dos (32) módulos de salida de alta densidad del canal. Tiene número mucho más elevado de los canales de salida comparados a 1746-OB16 que tenga solamente ocho. Los módulos de alta densidad tales como 1746-OB32 sin embargo, requieren el uso de atar con alambre los conectores o ser utilizado opcionalmente con 1492 sistemas de conexión. Éstos son alambres premontados para asegurar el terminal rápido y seguro de la señal. 1746-OB16 se puede también utilizar con el sistema 1492 del cableado sin embargo, las modificaciones debe ser hecho. ” - HACER tecnología de la fuente
