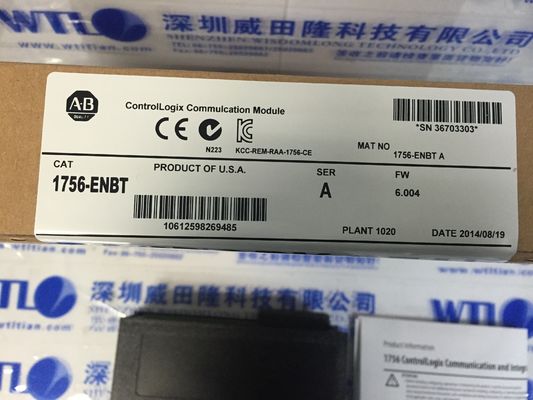

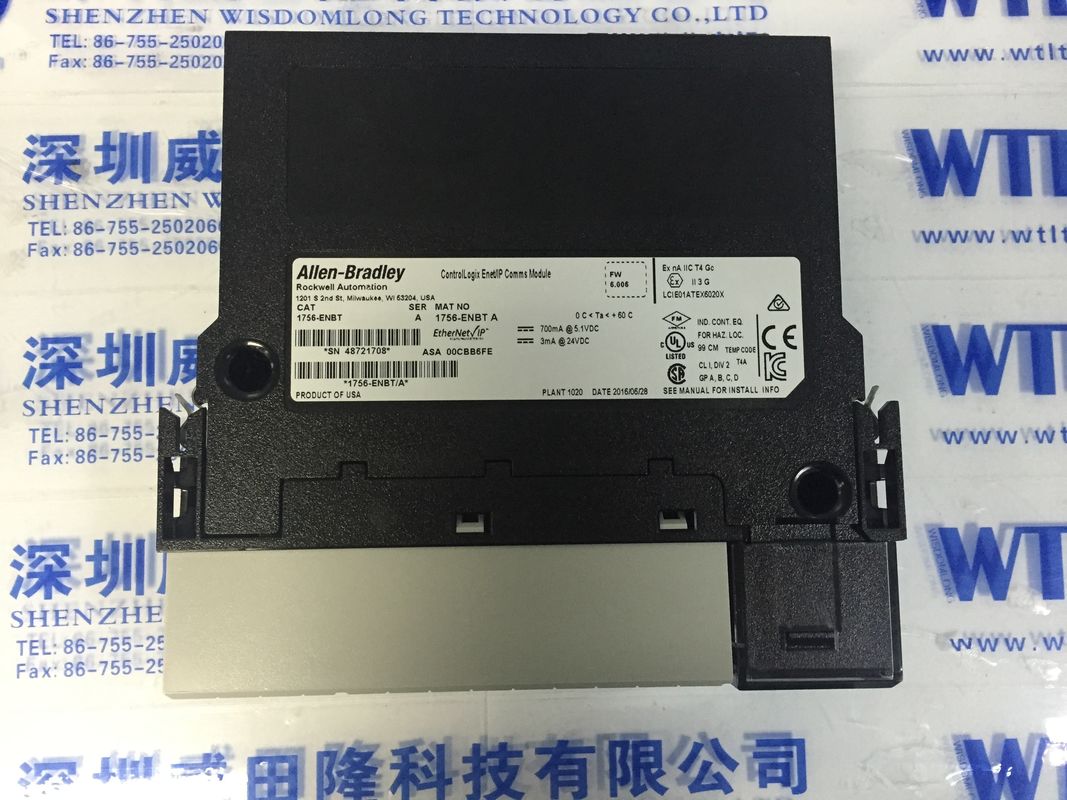

Módulo puente 1756-ENBT ControlLogix EtherNet/IP 128 CONEXIONES LOGIX
Especificaciones para ControlLogix EtherNet/IP Bridge 1756-ENBT
MÓDULO PUENTE DE COMUNICACIÓN ETHERNET/IP
CONTROLLOGIX
10/100 MBPS
24 VCC
3 MA
128 CONEXIONES LOGIX
REEMPLAZADO POR 1756-EN2T
OTROS PRODUCTOS SUPERIORES
| Motor Yasakawa, Conductor SG- |
Mitsubishi Motor HC-,HA- |
| Módulos Westinghouse 1C-,5X- |
Emerson VE-,KJ- |
| Honeywell TC-, TK- |
CI de módulos GE - |
| Módulo ABB |
Módulo AB 1756-,1759- Pantalla Tourch 2711- |
| Mitsubishi Drive MR-, Motor HA-,HC |
Emerson MoudlesVE- ,KJ - |
| Motor Fanuc A0-, accionamiento |
Transmisor Yokogawa EJA- |
| Transmisor Rosemount 3051- |
Módulo Schneider 140- |
| Motor Panasonic, accionamiento MH- |
Módulo Siemens 6ES-, pantalla táctil 6AV- |
Configuración de red EtherNet/IP
Módulos de comunicación EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
Controladores CompactLogix 5370
Adaptadores EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Interruptores integrados
1783-ETAP, 1783-ETAP1F, 1783-ETAP2
Puede ocurrir un error de comunicación del backplane y desencadenar una secuencia compleja de eventos que puede provocar que un controlador 1756-L6X o 1756-L55 experimente una falla mayor irrecuperable, o hacer que otros módulos de comunicaciones se afirmen.Esta anomalía se puede desencadenar mediante el uso de un módulo 1756-ENBT con tráfico de mensajes no conectado en un sistema que no incluye uno o más de los siguientes módulos en el mismo chasis con el módulo 1756-ENBT: • 1756-EN2F • 1756-EN2T • 1756-EN2TR • 1756-EN3TR • 1756-EN2TXT • 1756-CN2/B • 1756-CN2R/B • 1756-CN2RXT • 1756-DNB/C • 1756-DNB/D • 1756-L7X • 1756-RM
A medida que se lanzan nuevas revisiones de firmware del módulo 1756-ENBT, es posible que las versiones anteriores del software RSLogix 5000 no tengan esas
revisiones de firmware del módulo 1756-ENBT más nuevas disponibles en la lista de selección de dispositivos Logix 5000.Para utilizar una revisión de firmware más reciente del
Módulo 1756-ENBT con una versión anterior del software RSLogix 5000, agregue una revisión de firmware 1756-ENBT anterior al proyecto
y seleccione la codificación compatible como la opción de codificación.Por ejemplo, si usa la versión 16.00.00 del software RSLogix 5000, seleccionando un 4.005
revisión de firmware con codificación compatible permitirá que funcione un módulo 1756-ENBT revisión 6.006.
Para el control de E/S, utilice la versión 8.02.00 o posterior del software RSLogix 5000.Sin embargo, el módulo 1756-ENBT funciona con el 1756-ENET/B
selección en la versión 7.00.00 si se utiliza la opción de codificación compatible.
– Para las aplicaciones Gateway, no hay problemas de compatibilidad de software
con el software RSLogix 5000.
• Software RSLinxClassic, versión 2.30.01 o posterior
