AB 8 hace salir el módulo de salida del contacto de SLC 500 Digitaces 1746-OX8

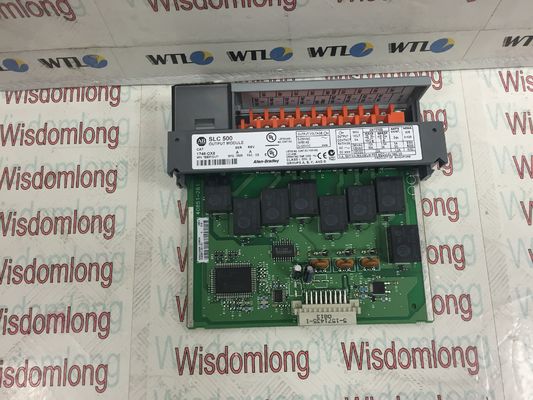

Módulo de salida de contacto digital SLC 500 de 8 salidas AB 1746-OX8

Especificaciones para el módulo de salida de contacto digital 1746-OX8
Fabricante Rockwell Automation
Marca Allen Bradley
Número de pieza/n.° de catálogo 1746-OX8
Serie SLC 500
Tipo de módulo Módulo de salida de contacto digital
Voltaje de funcionamiento 5-265 voltios CA o 5-125 voltios CC
Salidas 8
Tipos de salida NA Contacto de relé
Corriente/Salida (120 VAC) 3 amperios
Corriente/Salida (24 V CC) 1,2 amperios
Backplane actual 85-90 miliamperios
Aplicaciones Relé de alta corriente aislado individualmente
Respuesta de paso 60 milisegundos adentro, 2.5 milisegundos afuera
Choque operativo 10 g
UPC 10662073896620

OTROS PRODUCTOS SUPERIORES

Acerca del módulo de salida de contacto digital 1746-OX8

El AB 1746-OX8 es un módulo de E/S digital SLC 500.Este módulo de salida viene con 8 salidas de contacto de relé de alta corriente que están aisladas individualmente.También es un módulo de salida de relé NA con clasificaciones de contacto de relé con un máximo de 30 A cada uno para hacer y romper a 120 voltios CA y un máximo de 15 A y 1,5 A para abrir a 240 V CA.A 5 A continuos para ambas tensiones AC, el módulo tiene una apertura de 3600 VA y un corte de 360 ​​VA.Para los voltajes de CC, la apertura y cierre máximos son 0,22 A cada uno a 125 voltios CC y 1,2 A cada uno a 24 voltios CC.1 A continuo a 125 voltios CC y 2 A a 24 voltios CC ambos tienen un cierre y una interrupción de 28 VA cada uno.Los indicadores de estado están disponibles con este módulo.Se puede montar en un chasis y tiene un gabinete de tipo abierto.Debe recordar instalar y quitar el módulo solo cuando no se aplica energía al chasis.

Tiene una corriente de salida de 3 A a 120 V CA y una corriente de salida de 1,2 A a 24 V CC.El voltaje de funcionamiento de este módulo oscila entre 5 y 125 V CA y entre 5 y 265 voltios CC.El consumo de corriente del backplane a 5 voltios CC es de 0,085 A y de 0,090 A a 24 voltios CC.También tiene un retardo máximo de señal de carga resistiva de 10 milisegundos tanto para APAGADO como para ENCENDIDO.La corriente de carga mínima de este módulo es de 10 mA a 5 voltios de CC y su fuga máxima fuera del estado es de 0 mA.Tenga en cuenta que la corriente continua por módulo debe limitarse a 1440 VA.Este módulo tiene una inmunidad al ruido estándar NEMA ICS 2 a 230 y aislamiento electroóptico de 1500 voltios entre los terminales de E/S y la lógica de control.El rango de temperatura de operación de este módulo, particularmente para el aire que rodea el sistema, es de 0 a 60 grados centígrados y la temperatura de almacenamiento varía de -40 a 85 grados centígrados.Su vibración operativa tiene un desplazamiento de 0,015 pulgadas pico a 5 a 57 Hertz y una aceleración de 2,5 g a 57-2000 Hertz.El choque operativo de este módulo es de 10 g.El módulo 1746-OX8 tiene una disipación de calor de 0,825 vatios por punto, una disipación mínima de 2,590 vatios y una disipación total de 8,60 vatios.
