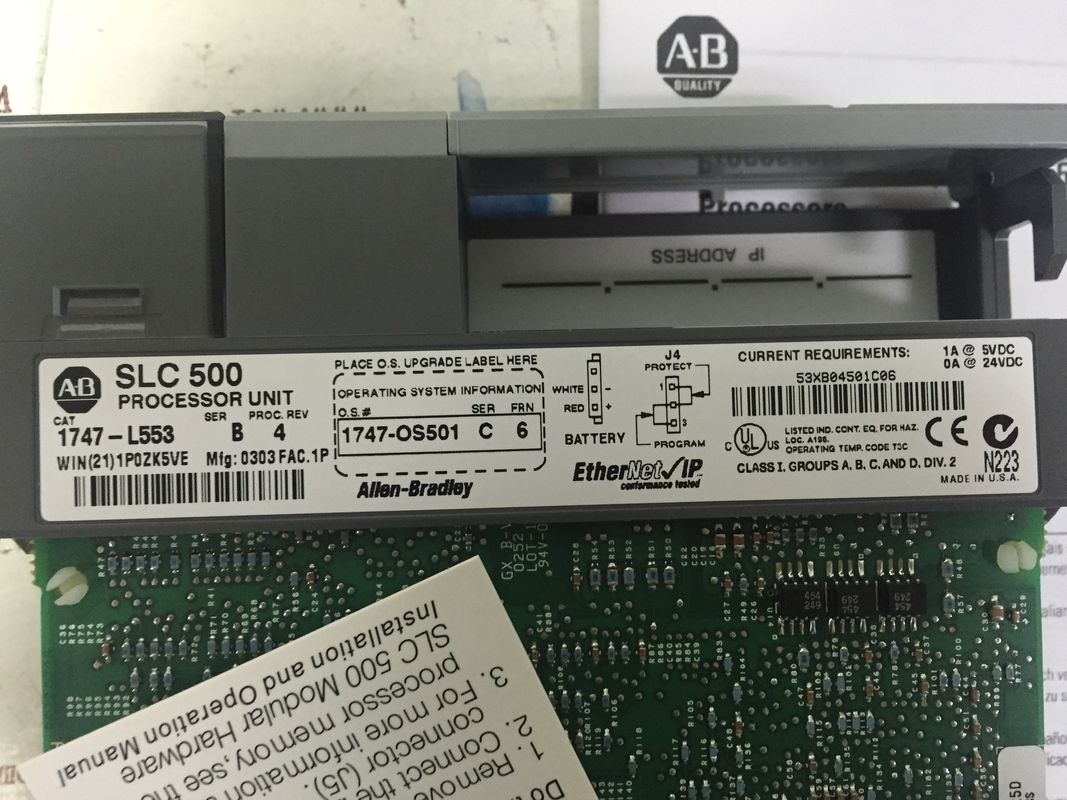

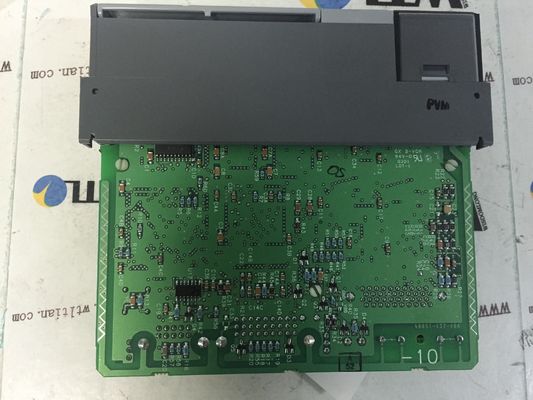

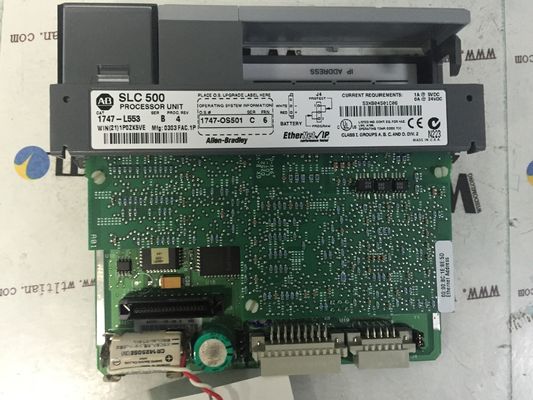

Módulo 1747-L553 de la unidad central de proceso del procesador de AB SLC 5/05

AB SLC 5/05 Procesador Unidad central de procesamiento módulo 1747-L553

Especificaciones para el módulo 1747-L553 de la unidad de procesamiento
Fabricante Rockwell Automation
Marca AB
Número de la parte/número del catálogo 1747-L553
Serie SLC 500
Las entradas 4096
Tipo de módulo SLC 5/05 Procesador
Producción 4096
E/S analógico 480
Memoria: hasta 64 KB, con batería
Tiempo de exploración del programa 0,9 ms/K
Memoria del usuario 64.000 palabras
Chasis de entrada y salida 3
Las ranuras del módulo de chasis 30
Tiempo de escaneo de entrada/salida 0,225 milisegundos
Comunicación Ethernet, RS-232
Temperatura ambiente de 0 a 60 grados Celsius
Memoria de respaldo 1747-M13
Memoria de respaldo de la batería: Sí; 1747-BA
UPC 10662072745592 Las empresas de la Unión Europea
UPC 10662072745622 Las empresas de la Unión Europea
El número de unidades de producción será el siguiente:

OTROS PRODUCTOS superiores

Sobre el módulo de la unidad de procesador 1747-L553

El 1747-L553 es un procesador SLC 5/05 que pertenece a la plataforma SLC 500 Programmable Logic Controller (PLC).Este controlador tiene la memoria más alta entre la categoría SLC 5/05 que es 64 KB de memoriaTiene un conector RS32 Sub-D 9-Pin integrado para establecer comunicación de igual a igual con una interfaz de máquina humana (HMI) instalada localmente o una estación de trabajo de programación.También tiene un Ethernet integrado que es ideal para la comunicación a larga distanciaTambién es ideal para establecer una conexión a varios dispositivos a la vez.Estos dos (2) puertos también se pueden utilizar simultáneamente sin afectar la capacidad de ejecución lógica del procesador..

Este controlador es ideal para aplicaciones de mediana a gran escala, with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructionsPuede utilizarse en la automatización de fábricas, automatización de procesos incluso en los requisitos de control de movimiento y posición.

También es capaz de enviar mensajes a otras plataformas AB PLC como PLC 5, CompactLogix y ControlLogix a través de un protocolo de comunicación especificado.este procesador puede instalarse con adaptadores de comunicación como Remote I/O (RIO), Data Highway Plus (DH+), DeviceNet y DH485.

Este módulo de procesador tiene una asignación de ranura fija de ranura cero (0).

Contiene un conjunto de instrucciones avanzadas basadas en el procesador PLC-5.El procesador 1747-L553 tiene una memoria de usuario total de 64K palabras con 60K palabras para datos / programa y 4K palabras para solo datosTiene hasta 4096 entradas, 4096 salidas y 480 entradas / salidas analógicas locales. Tiene un tiempo de escaneo de programa por palabra clave de 0.9ms y un tiempo de escaneo de entradas / salidas de 0.225 milisegundos.El 1747-L553 tiene una corriente de fondo de 1 Amp a 5 Volts DC y 0 Amp a 24 Volts DCTiene un máximo de 3 chasis de E/S local con un máximo de 30 ranuras de E/S de módulos en el chasis de E/S local.

Para la comunicación, utiliza puertos Ethernet y RS-232 que se pueden configurar para la conexión al convertidor 1761-NET-AIC.Con este procesador, el módulo de escáner de E/S remoto y el módulo de escáner de DeviceNet se pueden instalar adicionalmente para configurar la E/S a través del enlace universal remoto o de la red DeviceNet.El procesador 1747-L553 proporciona un tiempo de ejecución de instrucciones de bits más corto de 0Su puerto de comunicación DH+ es 3 veces más rápido que el puerto DH-485. Tiene todas las características de otros procesadores SLC 5/03 como programación en línea,actualizaciones de memoria flash, matemáticas con coma flotante, y un reloj incorporado en tiempo real, interruptor de teclas y calendario.El 1747-L553 está diseñado para su uso en ambientes industriales limpios y secos con una temperatura de funcionamiento de 0 a 60 grados centígrados y un choque de funcionamiento de 30G.
