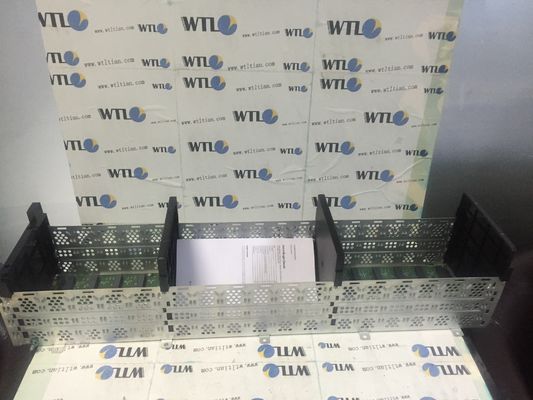

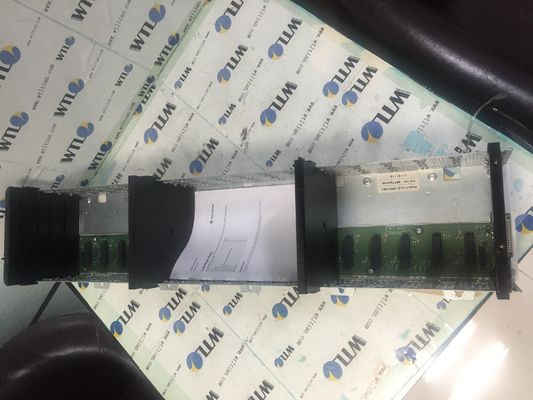

AB 2,8 A/2.8 un módulo 1756-A17 del chasis de la serie de ControlLogix

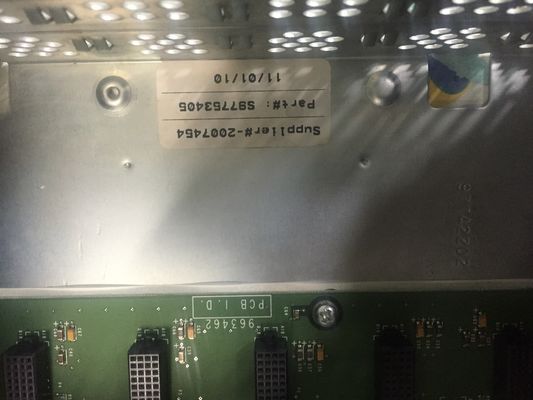

AB 2.8 A/2.8 A Módulo de chasis de la serie ControlLogix 1756-A17

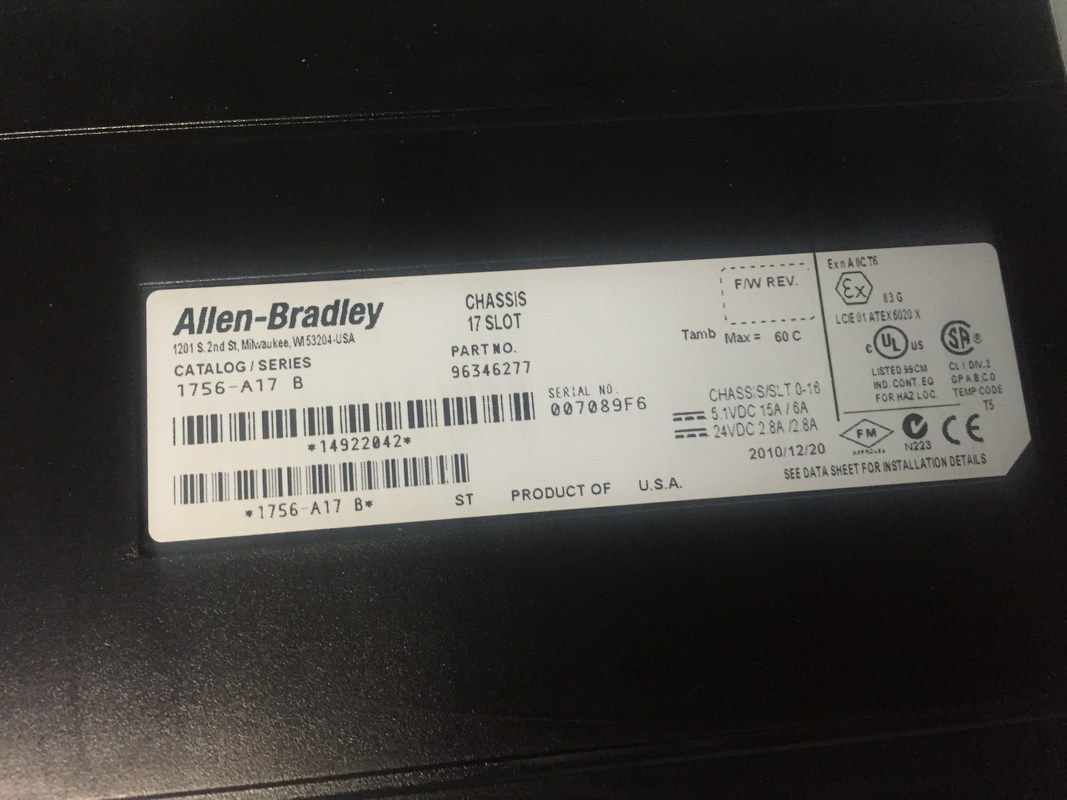

Especificaciones para el módulo de chasis de la serie ControlLogix 1756-A17

• Fabricante Rockwell Automation
  Marca Allen Bradley
  Temperatura de funcionamiento, Serie C -25…+60 °C (-13…+140 °F)
  Temperatura de funcionamiento, Serie B 0 °C a +60 °C (+32 °F a +140 °F)
  Cant. de lengüetas de montaje Diez (10)
  Orientación Horizontal
  Corriente de backplane a 24 V CC 2,8 A/2,8 A
  Corriente de backplane @ 5.1VDC 15 A/6 A
  Corriente de backplane @ 3.3VDC 4A/4 A
  Corriente de backplane @ 1.2VDC 1.5 A
  No. de franjas horarias Diecisiete (17) franjas horarias
  Temperatura de almacenamiento -40 °C a +85 °C (-40 °F a +185 °F)
  Humedad relativa 5 a 95% (sin condensación)
  Número de pieza/n.° de catálogo 1756-A17
  Serie ControlLogix
  Tipo de módulo Chasis
  Montaje Montaje en panel
  Tamaño del cable Conexión a tierra funcional: cable de cobre sólido o trenzado de 8,3 mm2 (8 AWG) clasificado para 90 °C (194 °F) o más Conexión a tierra protectora: cable de cobre sólido o trenzado de 2,1 mm2 (14 AWG) clasificado para 90 °C ( 194 °F) o mayor
  Tragamonedas 17
  Disipación de potencia (máx.) 6 vatios
  Dimensiones 30 x 36 x 8 pulgadas
  Peso 4,8 libras (2,2 kilogramos)
  Recinto abierto
  Corriente de backplane (5 voltios CC) 10 amperios
  Corriente de backplane (24 voltios CC) 2,8 amperios
  UPC 10612598129291

OTROS PRODUCTOS SUPERIORES

Acerca del módulo de chasis de la serie ControlLogix 1756-A17

El AB 1756-A17 es un componente ControlLogix.Se trata de un chasis de 17 ranuras que se utiliza para montar módulos ControlLogix, incluidos procesadores, módulos de E/S, módulos especiales y módulos de socios integrados.

El 1756-A17 proporciona una carcasa de módulo que incluye la conexión de backplane necesaria para permitir la conexión del módulo interno y la distribución de la alimentación del bus a través del circuito electrónico integrado y las ranuras de montaje proporcionadas al chasis.Tiene un consumo de energía de 1.5 A @ 1.2VDC;4A/4A a 3,3 VCC;15 A/6 A a 15 A/6 A y 2,8 A/2,8 A a 24 V CC.

El 1756-A17 solo admite montaje horizontal y requiere un tamaño mínimo de gabinete o espacio disponible de 76,2 x 91,4 x 20,3 cm (30 x 36 x 8 pulg.).Las 10 lengüetas de montaje provistas permiten el montaje directo del panel al subpanel del gabinete para una instalación conveniente y rápida.Este chasis pesa 2,20 kg (4,8 libras).

Al montar el chasis 1756-A17 con un chasis ControlLogix cercano, los requisitos de espacio específicos son 10,2 cm (4,0 pulg.) más el ancho de la fuente de alimentación (lado izquierdo), 7,7 cm (3,0 pulg.) más el ancho de la fuente de alimentación (lado derecho lado), 15,3 cm (6,0 pulg.) de espacio libre superior y 5,1 cm (2,0 pulg.) de espacio libre inferior.

El 1756-A17 está disponible en 3 revisiones de chasis, específicamente, las series A, B y C. La serie C ofrece específicamente guías de ranura mejoradas, ventilación, lengüetas de montaje más resistentes, orificios adicionales para lengüetas de montaje y tornillo de conexión a tierra adicional para la terminación a la conexión a tierra del panel.

El chasis estándar 1756-A17 incluye capacidades de sellado de tiempo inherentes para aplicaciones SOE.El backplane del chasis distribuye energía a cada uno de los módulos dentro del chasis proporcionando una ruta de comunicación de alta velocidad entre los módulos.Requiere un IFM de cableado Boletín 1492 o un RTB para conectar todo el cableado del lado del campo.El chasis estándar 1756-A17 proporciona un fácil mantenimiento con la función RIUP.Para evitar errores de sustitución, también ofrece codificación electrónica.En caso de cualquier falla del sistema o del lado del campo, su función de diagnóstico integral ayuda a identificar la falla.Es compacto, rentable y fácilmente compatible con elementos como el operador PanelView.
