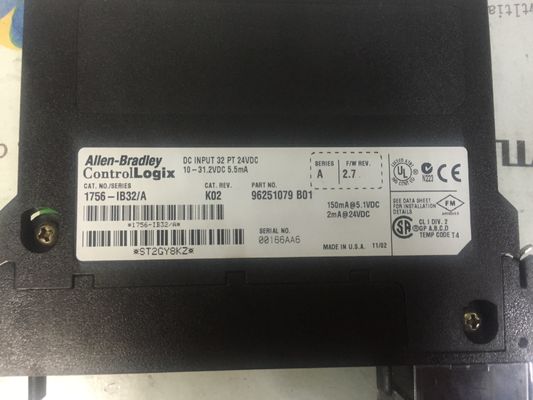

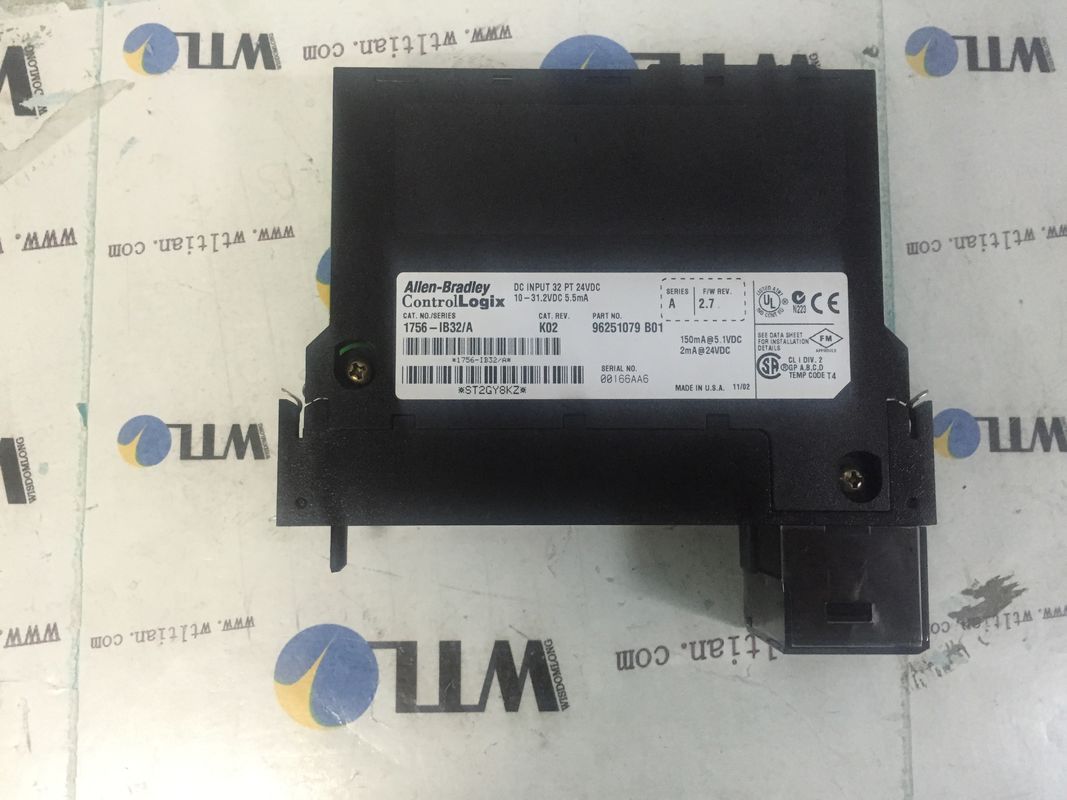

Módulo de E/S digital ControlLogix de AB Entradas 32 1756-IB32

Módulo de E/S digital ControlLogix de AB Entradas 32 1756-IB32

Especificaciones para el módulo de E/S digital Entradas 32 1756-IB32

Fabricante Rockwell Automation
Marca Allen Bradley
Número de pieza/n.º de catálogo 1756-IB32
Serie ControlLogix
Entradas 32
Tipo de módulo Módulo de entrada de CC digital
No. de entradas Treinta y dos (32) entradas
Voltaje de entrada 12-24 voltios CC disipador
Rango de voltaje de funcionamiento 10-31,2 voltios CC
Módulo de codificación electrónica
Tiempo de retardo de entrada 2 milisegundos más el tiempo de filtro seleccionado
Corriente máxima de funcionamiento 5,5 miliamperios
Corriente mínima de funcionamiento 2 miliamperios a 10 voltios CC
Corriente de entrada máxima, fuera de estado 1,5 miliamperios
Tiempo de retardo de entrada, de apagado a encendido Retardo de hardware: 380 µs máx. + tiempo de filtro
Tiempo de retardo de entrada, ON a OFF Retardo de hardware: 420 µs máx. + tiempo de filtro
Corriente de backplane a 5 voltios 120 miliamperios
Disipación de potencia (máx.) 6,2 W a 60 °C (140 °F)
Corriente de backplane a 24 voltios 2 miliamperios
Corriente de backplane a 5,1 voltios 100 miliamperios
Disipación térmica 21,1 BTU/h a 60 °C (140 °F)
UPC 10612598171306
Bloque(s) de terminales extraíble(s) 1756-TBCH 1756-TBSH

OTROS PRODUCTOS SUPERIORES

Acerca del módulo de E/S digital Entradas 32 1756-IB32

El AB 1756-IB32 es un módulo de E/S digital ControlLogix.Como parte del sistema ControlLogix, este módulo de entrada tiene 32 entradas disponibles en 2 grupos, con 16 puntos en cada grupo.Se monta en un chasis ControlLogix mediante el uso de la caja de bloque de terminales extraíble requerida, o RTB, como AB 1756-TBCH o 1756-TBS6H.Este módulo ocupa una sola ranura del chasis ControlLogix y se suministra con un tipo de gabinete abierto.El módulo 1756-IB32 tiene un rango de voltaje operativo de 10 a 31,2 voltios de CC y un voltaje de entrada nominal de 24 voltios de CC.Tiene una categoría de voltaje de disipador de CC de 12/24 voltios, un consumo de corriente de 120 mA a 5,1 voltios y 2 mA a 24 voltios, y una potencia nominal total de backplane de 0,66 W. La disipación de potencia máxima es de 6,2 W a 60 grados centígrados. , mientras que la disipación térmica es de 21,1 BTU/hora, también a 60 grados centígrados.

El módulo de E/S digital ControlLogix 1756-IB32 de AB también tiene una clasificación de corriente de entrada máxima de 250 mA, que decae a menos del 37 % en 22 milisegundos sin activación.En estado apagado, su corriente máxima es de 2,27 mA y su voltaje máximo es de 5 voltios.El tiempo de retardo de entrada para los procesos de apagado a encendido y de encendido a apagado difiere.Para el proceso de apagado a encendido, hay una demora de hardware de hasta 380 microsegundos más un tiempo de filtro configurable por el usuario de 0, 1 o 2 milisegundos.El tiempo de demora de encendido a apagado incluye el tiempo de demora del hardware de hasta 420 microsegundos más el tiempo de filtro configurable por el usuario de 0, 1, 2, 9 o 18 milisegundos.

El AB 1756-IB32 es un módulo de entrada discreta de alta densidad que pertenece a la familia de productos ControlLogix de controladores de automatización programables (PAC).Este módulo presenta treinta y dos (32) canales de entrada, agrupados en dos (2) con dieciséis (16) canales cada grupo.

Puede instalarse en un bastidor de E/S local o en un chasis de E/S distribuidas o en un sistema de control distribuido (DCS) independiente o como Plant PAx de AB.Una vez que se ingresa a este módulo a través de la configuración de hardware, se puede acceder a los parámetros del módulo, como las propiedades generales del módulo con parámetros importantes de codificación compatible y asignación de ranuras.Este módulo también tiene un Intervalo entre paquetes de solicitud (RPI) configurable, Inhibición del módulo, Reacción ante falla de comunicación y Conexión programada a través de ControlNet.Cada canal de este módulo tiene ajustes de filtro configurables para permitir un ajuste fino del tiempo de reacción del módulo a las señales.Este ajuste es útil en aplicaciones donde las señales discretas son erráticas y están expuestas a ruido.Esta característica ayuda a prevenir lecturas falsas positivas negativas.

Este módulo también cuenta con la capacidad de autodiagnóstico a través de la información del módulo donde se puede monitorear el estado de diagnóstico del módulo, como fallas menores y mayores.También puede detectar el estado del backplane ControlLogix donde está conectado el módulo.

Este módulo se envía con un bloque de terminales extraíble (RTB).Este RTB permite el reemplazo modular de un módulo defectuoso y facilita el cableado de las señales.Los RTB compatibles para este módulo son 1756-TBCH 1756-TBS6H o un RTB de 36 terminales.
