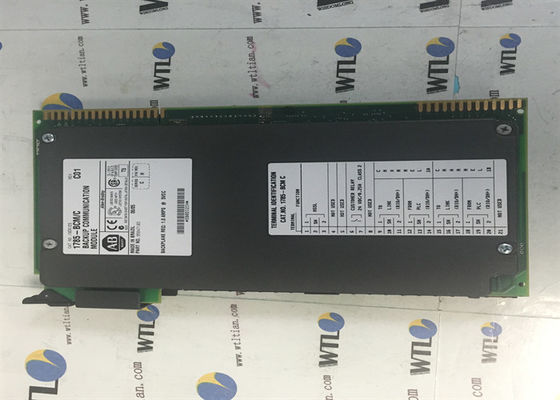

AB/Rockwell Automation 1785-BCM Regulador programable de la lógica del PLC de ControlLogix

Regulador programable de la lógica del PLC de AB/de Rockwell Automation 1785-BCM ControlLogix

Descripción:

El AB 1785-BCM es un módulo de comunicaciones de reserva (BCM) más el cual se utiliza para proporcionar el intercambio de alta velocidad de la trayectoria de comunicación usando la carretera de datos (DH+) y el protocolo de la entrada-salida del telecontrol (RÍO). Se utiliza para la configuración redundante del procesador PLC5 y compatible para el uso con los procesadores PLC5 tales como los procesadores de PLC-5/15 series B, -5/20, -5/25, -5/30, -5/40, y -5/60.

Especificaciones técnicas para 1785-BCM
Fabricante Rockwell Automation
Tipo módulo del módulo de comunicaciones de reserva
UL de la certificación – equipo industrial del control, E65584 CSA – clase 1, división 2, LR69960C
Temperatura operativa 0 grados. Celsius a 60 grados. Celsius (32 grados. Fahrenheit a 140 grados Fahrenheit)
HSSL comunica con 1,2 Megabaud
C.C. 24V de la retransmisión .25A del cliente @ (resistente)
Ubicaciones que cierran entre 8 y 10 entre 34 y 36
Chasis 1771 de la entrada-salida de la ubicación del módulo (locales)
Serie compatible B, -5/20, -5/25, -5/30, -5/40, y -5/60 de los procesadores PLC-5/15
Marca AB
No. 1785-BCM del número de parte/del catálogo
Interfaz serial de alta velocidad 1 del vínculo
DH+/RIO Interface 2
Conexión del brazo 1771-WG
PCI local 2,3 de Communcations del autobús obediente
Diagnosis/situación del LED 1 por el canal
Max Modules Per System 4
Peso 0,3 libras (0,1 kilogramos)
Capa conformal de capa
Alimentación externa requerida ningunos
Retraso típico de la señal de la CA (apagado) 29 (+/- 8) ms
Retraso típico de la señal de DC (apagado) 30 (+/- 7) ms
Dimensiones 4,5 x 12,4 x 6,3 en (115 x 317 x 160 milímetros)
UPC 10612598

OTROS PRODUCTOS SUPERIORES

Sobre 1756-L55M12

El AB 1785-BCM es un módulo de comunicación de la herencia que se utiliza con la plataforma del regulador PLC5. Este módulo es un chasis de la solo-ranura que se utiliza para proporcionar redundancia de la comunicación y capacidad del intercambio de un procesador primario del PLC a un procesador en modo espera PLC5. Este módulo puede proporcionar la carretera de datos de alta velocidad más (DH+) y la copia de seguridad de la comunicación de la entrada-salida del telecontrol (RÍO) vía el vínculo serial de alta velocidad (HSSL) con intercambio acelera a 1,2 Megabaud.

El 1785-BCM también ofrece un almacenador intermediario interno que asciende hasta las palabras 4K y capaz de iniciar intercambio en diversos acontecimientos tales como apagón, error del procesador incluyendo falta del módulo del socio 1785-BCM. Además, el intercambio puede también suceder durante intercambio manual del FUNCIONAMIENTO al modo de PROGRAMA, FUNCIONAMIENTO REMOTO a la transición REMOTA del PROGRAMA y el FUNCIONAMIENTO del REM y el modo de PRUEBA REMOTO cambiaron.

El 1785-BCM es compatible para el uso con una variedad de procesadores PLC5 tales como los procesadores de PLC-5/15 series B, -5/20, -5/25, -5/30, -5/40, y -5/60. Está instalado a un chasis 1771 de la entrada-salida con ubicaciones que cierran entre 8 y 10 o entre 34 y 36. Requiere uso de un brazo de conexión con el número de catálogo 1771-WG para la terminación rápida de los alambres de la comunicación al 1785-BCM.

Cuando usando el BCM, los módulos de entrada y de salida no se permiten para ser instalados en el mismo chasis donde el procesador y el BCM está instalado. Los módulos de la entrada-salida se deben instalar remotamente, actuando como estaciones distribuidas de la entrada-salida
