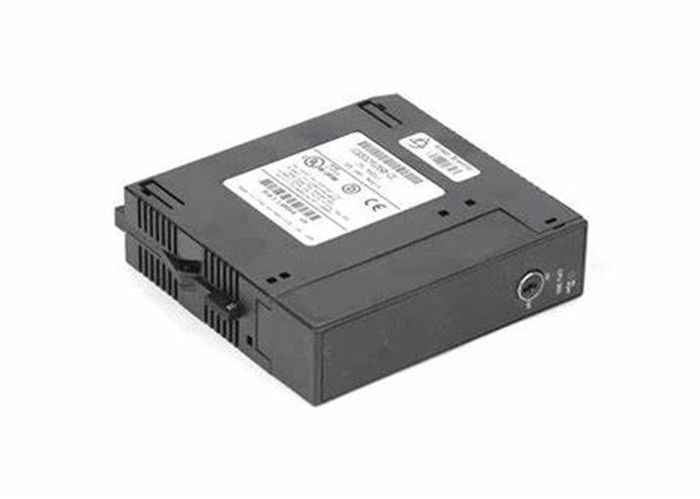

EL MÓDULO HECHO SALIR DE LA CA INPUT/RELAY DE GE IC693MAR590 MEZCLÓ LA ENTRADA-SALIDA QUE 120 VAC ENTRARON 8 PUNTOS LA RETRANSMISIÓN HIZO SALIR 8 PUNTOS

EL MÓDULO HECHO SALIR DE LA CA INPUT/RELAY DE GE IC693MAR590 MEZCLÓ LA ENTRADA-SALIDA QUE 120 VAC ENTRARON 8 PUNTOS LA RETRANSMISIÓN HIZO SALIR 8 PUNTOS

Información de producto GE IC693MAR590:

GE Fanuc IC693MAR590 es una CA de 120 voltios el módulo entró/de salida de la retransmisión. Equipado de ocho puntos de la entrada, este módulo se diseña para trabajar con el regulador programable de la lógica de la serie 90-30. Los ocho puntos de la entrada comparten un terminal común de la potencia de entrada y también tiene ocho circuitos de retransmisión normalmente abiertos. Los circuitos de entrada se agrupan juntos pero los puntos de la salida están partidos en dos grupos de cuatro.

Cada grupo de la salida tiene un terminal de salida común de poder. El módulo puede actuar los botones, los interruptores de proximidad electrónicos y los interruptores de límite debido a sus características de la entrada. El usuario apenas necesita suministrar una fuente de la corriente ALTERNA externa.

Cada circuito de retransmisión abierto tiene una capacidad que cambia de la salida de 2 amperios. Estas salidas se pueden utilizar para controlar los dispositivos de carga según lo proveído por el usuario. Por ejemplo, el módulo puede controlar los solenoides, los indicadores, y los arrancadores de motor. Este módulo no tiene ningún fusible sino que tiene un bloque del LED en el top. Esto muestra la situación de los puntos de la entrada (la fila superior – A1 a A8) y de los puntos de la salida (la fila inferior B1 a B8).

Hay una puerta en el módulo. Los usuarios pueden utilizar la tarjeta de la puerta para la información de grabación sobre la identificación de circuito o el cableado del circuito. Esta tarjeta tiene un código de color rojo, que deja a usuarios saber que esto es un módulo de alto voltaje. Como modelos similares, éste se puede instalar en una placa de base de 5 ranuras o de 10 ranuras para utilizarla en un sistema del PLC de la serie 90-30. Cualquier ranura de la entrada-salida es compatible con el IC693MAR590 el módulo entró/de salida de la retransmisión.

GE IC693MAR590 DETALLES:

Funcionamiento Corriente máxima para el tipo de la carga Vida típica del contacto

Voltaje Lámpara o solenoide resistente (número de operaciones)
240 VAC, 120 VAC, 24 VDC 2 amperios 6 amperios 200.000
240 VAC, 120 VAC, 24 VDC 1 amperio 3 amperios 400.000
240 VAC, 120 VAC, 24 VDC. 5 amperios 1 amperio 800.000

Entradas 12 mA actual entrado (típicos) en el voltaje clasificado

Características entradas

Voltaje clasificado 120 voltios de CA Voltaje del En-estado 74 a 132 voltios de CA

Gama de voltaje entrado 0 a 132 voltios de CA Voltaje del Apagado-estado 0 a 20 voltios de CA

Entradas por el módulo 8 (entradas de un Grupo de los Ocho) Corriente del En-estado 6 mA (mínimo)

Aislamiento 1500 voltios de RMS entre el campo Corriente del Apagado-estado 2,2 ms del mA (máximo) 30 típico
y cara de la lógica 500 voltios de RMS El tiempo de respuesta ms 30 típico
entre las entradas De tiempo de respuesta ms 45 típico

Sobre la serie de ventaja de GE 90-70's:

Con nuestra familia de CPX de CPU, de la serie 90-70 ofertas más para su automatización dólar-más poder de computación, de más memoria para sus usos, y de más comunicaciones y capacidades de la redundancia. Y proporciona la flexibilidad creciente para una variedad de usos debido a una amplia gama de módulos análogos aislados y de alta densidad de la entrada-salida de VME.

La arquitectura abierta basada en el estándar del VME-autobús, la serie 90-70 se puede utilizar con millares de tableros producidos por centenares de diversos fabricantes para construir una solución que cubra sus necesidades exactas. Éstos incluyen vínculos a las impulsiones y a los sistemas de impulsión, a los reguladores del motor servo, a las soluciones integradas para los sistemas de la visión y los módulos de interfaz del autobús-a-autobús, así como a una variedad de módulos disponibles de GE (véase el cuadro adjunto).
