Información de producto GE IC200ALG620:

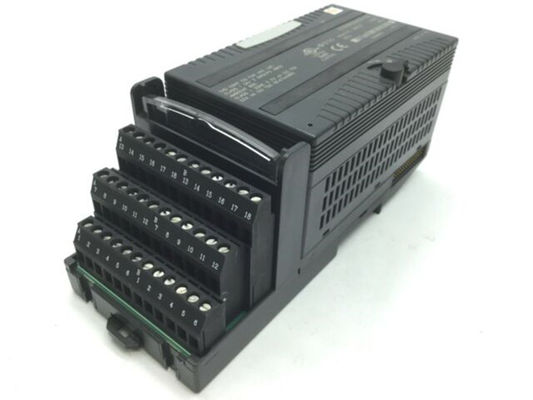

El IC200ALG620 es un módulo de entrada análoga de VersaMax que es fabricado por Emerson Automation. Este módulo es específicamente un módulo del detector de la temperatura de la resistencia (IDT) que se utiliza para la medida de la temperatura y la integración de transductores. Este módulo es módulos de entrada análoga de la IDT/de la resistencia de 4 canal que se puede utilizar con una variedad de sensores de la IDT incluyendo platino 25, 100, y 1000 ohmios; Cobre 10, 50, y 100 ohmios; Niquele 100 y 120 ohmios; y niquele/hierro 604 ohmios y entrada directa de las gamas del valor de la resistencia tales como 0-500 ohmios y 0-3000 ohmios.

El IC200ALG620 apoya 3 4 de la IDT del alambre sensores del alambre y. Cada canal tiene un circuito de analógico a digital dedicado del convertidor (ADC) con la resolución de la conversión de 16 pedazos. Este módulo tiene exactitud de la medida (en 25 grados de cent3igrado) de +/--0,15% cuando está utilizado para la medida de la resistencia y +/--0,15% en modo de la medida de la IDT (temperatura). Cada canal de entrada es capaz de detectar la IDT abierta, el cortocircuito de la entrada, el underrange, el overrange, la falta del almacenamiento de la memoria permanente, la falta del cableado y la alarma alta-baja.

Este la falta y las condiciones de alarma se divulgan al regulador programable de la lógica del anfitrión (PLC) para la integración. Este módulo tiene un índice de la actualización el ms 210 del ms por el canal en 60 herzios y 230 por el canal en 50 herzios. También está instalado con una AUTORIZACIÓN LED que señale activo del poder de la placa madre suministrado al módulo cuando falta encendida del verde y del módulo cuando ambarino encendido. Este módulo tiene drenaje actual de la placa madre de 125 mA en 5,0 VDC de salida del autobús y de 125 mA en 3,3 VDC de salida del autobús.

El módulo IC200ALG620 es un módulo de 16 bits manufacturado por GE Fanuc. Es un módulo de entrada análoga diseñado con 4 canales. Ofrece una resolución de 16 pedazos. Actúa con un voltaje de 5 voltios y tiene un índice de la actualización de 210 milisegundos. Se equipa de los indicadores del LED que ayudan a los usuarios a entender diversos estados del módulo. Tiene el FLD PWR LED y la AUTORIZACIÓN LED. El FLD PWRLED muestra que el poder de la placa madre y el poder del campo están presentes en el circuito. La AUTORIZACIÓN LED muestra la operación normal del módulo. Ilumina en ámbar cuando un error de los diagnósticos está presente en el módulo. El LED destella verde cuando el módulo se está poniendo al día o en el modo de la bota. Consume un total de 125 miliamperios de la corriente de 5 voltios de autobús.

El módulo IC200ALG620 tiene 250 voltios de aislamiento de la CA para la entrada del usuario a la lógica y 1500 voltios de aislamiento de la CA por 60 segundos para que la entrada del usuario enmarque. Consume un total de 125 miliamperios de la corriente. Puede ponerse al día en una frecuencia entre 50 y 60 Hertz, dependiendo del canal. El ratio de rechazo del modo común del módulo es DB 120 con una frecuencia de 50 a 60 Hertz con del palmo del 100%.

El rechazo del modo normal se coloca en DB 60 en una frecuencia similar. La temperatura de la operación del módulo IC200ALG620 no debe exceder 60 grados de cent3igrado en un ambiente limpio. El módulo IC200ALG620 es fácil de configurar y de instalar. Durante el proceso de instalación, el módulo se debe poner a tierra correctamente para evitar daño eléctrico.

Más información:
Medidas a elección de la resistencia en décimos de ohmios, décimos de los grados Fahrenheit, o décimos de los grados Celsius

Configuración individual del canal

Gamas a elección de la resistencia: 0 – 500 ohmios y 0 – 3000 ohmios

Entrada a elección de la IDT como resistencia o temperatura (Celsius o Fahrenheit)

Informes altos-bajos, underrange/overrange, alambre abierto y alarmas del cortocircuito de la entrada.

Dos tarifas de adquisición de datos basadas en la línea frecuencias de 50 herzios y de 60 herzios

La activación configurable del canal el módulo realiza automáticamente la calibración del A/D en el powerup. La calibración automática entonces se repite periódicamente para compensar cambios en la temperatura ambiente.
