Sobre IC693CPU374 GE Fanuc

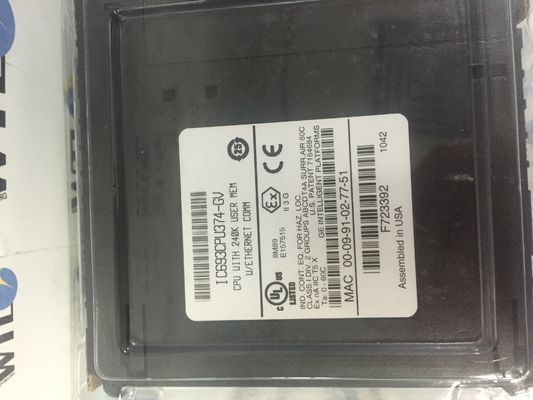

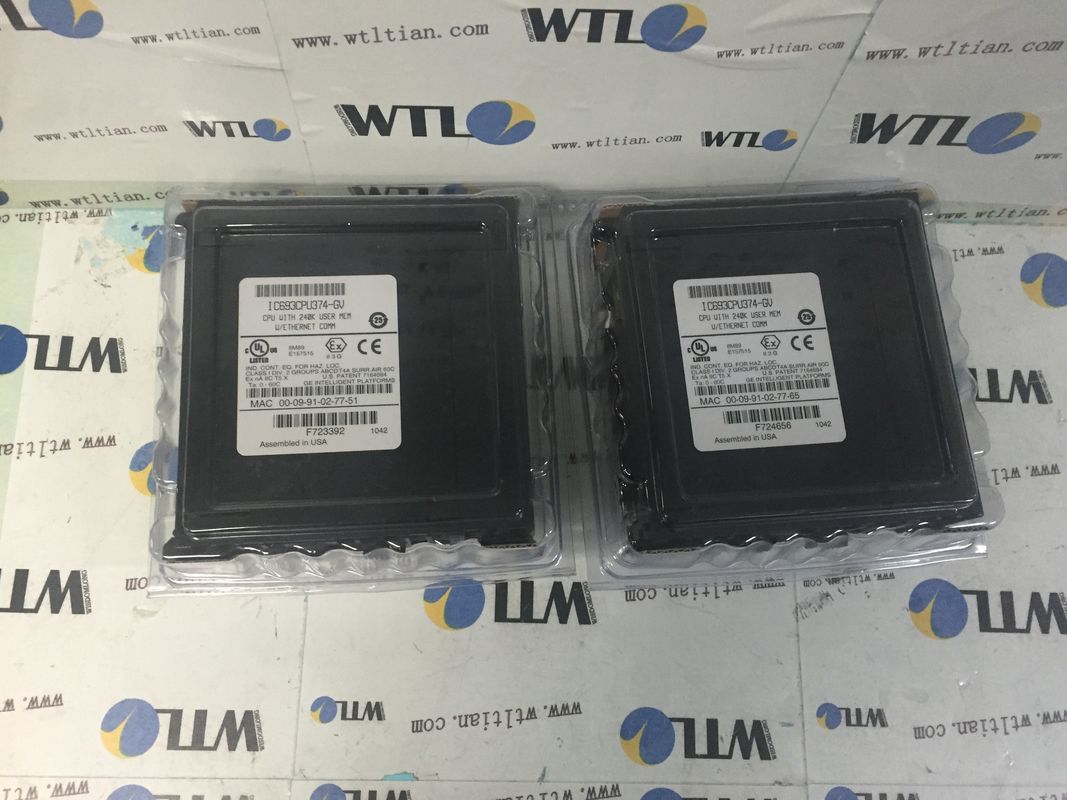

El IC693CPU374 es un módulo programable del regulador de la lógica de GE Fanuc (PLC) de las 90-30 series. Este módulo es un módulo de procesador que se utiliza para recibir el programa de usuario, ejecutar la lógica y manejó intercambios de datos a y desde el procesador vía los puertos de comunicación integrados.

El IC693CPU374 se puede también referir como regulador. Este regulador tiene microprocesador incorporado con el procesador integrado 586 con la velocidad de proceso de 133 megaciclos. Tiene un índice de exploración típico de 0,15 miliseconds por lógica boleana del contacto 1K. Este módulo del regulador tiene una sola anchura de ranura que esté instalada al estante del PLC 90-30.

El IC693CPU374 tiene una memoria del usuario de 240KB. Tiene dos (2) puertos de comunicación de Ethernet que apoya velocidad de la transmisión de 10/100 Mbps con capacidad de auto-detección. Estos puertos permiten al regulador ser conectados con una red de Ethernet para la comunicación con los puestos de trabajo programados tales como mesa o los ordenadores portátiles, comunicación con el interfaz de máquina humano (HMI) y control de supervisión y los sistemas de adquisición de datos (SCADA) así como otros procesadores para las funciones de la mensajería. Este regulador se puede también comunicar a través de los interfaces de comunicaciones RS485 que se pueden encontrar en la fuente de alimentación si fuente de alimentación estándar o de gran capacidad.

Este regulador acepta el programa de usuario que se desarrolla usando una variedad de aplicaciones de software programadas tales como VersaPro 2,03 o más adelante, el desarrollador 2,60 de la lógica de la edición de la máquina de CIMPLICITY o la versión del programa posterior y de control 2,50 o más adelante. Al realizarse en línea para corregir a un regulador con programa de usuario existente, utilice el mismo software con la versión igual o más alta.

La CPU IC693CPU374 ofrece una velocidad de procesador de 133 megaciclos y de una memoria total del usuario de 240 KB. La memoria del programa se puede configurar según los requisitos de uso e incluye una memoria de registro que sea configurable dentro de una gama de 128 a 32.640 palabras, y una memoria configurable para las entradas análogas y las salidas analógicas. La memoria para los registros del sistema apoya hasta 28 palabras y los usuarios pueden poner hacia 2000 contadores de tiempo y contadores.

La CPU IC693CPU374 ofrece el procesador 80386EX del tipo de AMD SC520 y tiene 2 puertos Ethernet incorporados que permitan 10/100 comunicación de base-T/TX. Los puertos Ethernet ofrecidos están conectados a través de los conectores RJ-45. La unidad también apoya un puerto RS-485 en la fuente de alimentación y permite la comunicación con los protocolos de SNP y de SNPX. Además de ese, la unidad apoya varios dispositivos de almacenamiento del programa que sean de uso frecuente.
