Información de producto GE IC693MDL752:

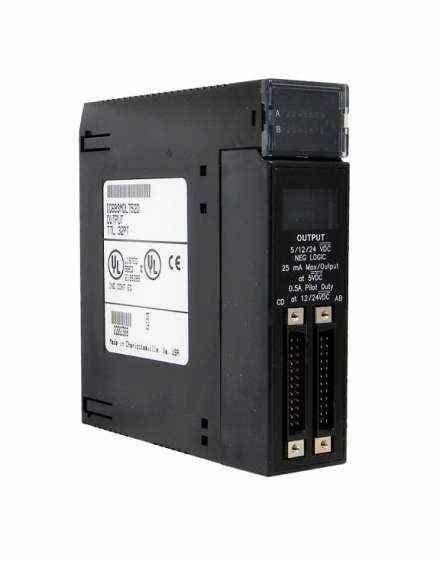

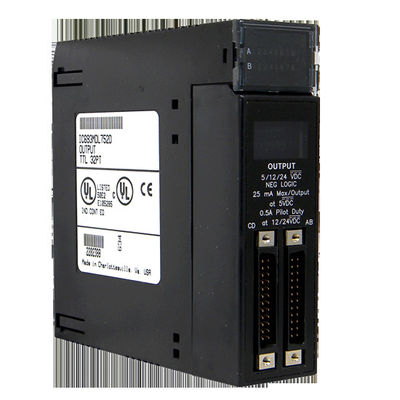

El IC693MDL752 es un módulo de salida discreto bimodal de la familia de producto programable del regulador de la lógica de la serie 90-30 (PLC). Esta familia de producto es fabricada antes por GE Fanuc sin embargo, adquirido recientemente por Emerson Automation. Este módulo apoya el modo y el modo de 5VDC TTL, módulo de 12/24 VDC de salida de la lógica negativa. Ofrece treinta y dos (32) salidas del punto en grupos de cuatro (4) con cada grupo que tiene ocho (8) canales de salida cada uno.

Dependiendo del modo de funcionamiento del módulo, el actual de salida por punto varía. Específicamente, con modo de 12/24 VDC, el grado actual de salida del módulo es 0,5 amperios por punto, 4 amperios por grupo, y 3 amperios de máximo por el perno común mientras que cuándo está configurado para actuar en el modo de TTL, cada canal de salida tiene un grado de la corriente de salida de 0,25 mA. Semejantemente, el voltaje de salida varía dependiendo del modo seleccionado. En modo de 12/24 VDC, la gama del voltaje de salida es 10,2 - 28,8 VDC con una salida nominal de 24 VDC. Para el modo de TTL, la gama del voltaje de salida es 4,75 VDC - 5,25 VDC con un voltaje de salida nominal de 5 VDC.

Los grupos de cada salida son independientemente configurables actuar en 12/24 modo del VDC o de TTL que proporciona flexibilidad operativa. Este módulo ha valorado el aislamiento de 1500 voltios entre el lado del campo y el lado de la lógica y de 250 voltios entre los grupos. Se recomiendan dos (2) métodos al atar con alambre los dispositivos de salida a este módulo particularmente, el método directo con el uso de IC693CBL327 y los cables prealambrados IC693CBL328 donde está un conector un extremo premontado mientras que el otro extremo del cable es ventajas que vuelan. Otro método apoyado es el método de TBQC que utiliza un bloque de terminales aprisa para conectar.

El IC693MDL752 es 5 a 24 voltios que DC valoró el módulo de salida de la lógica negativa de TTL para la serie 90-30 PLCs de GE Fanuc. El módulo de salida de la lógica negativa IC693MDL752 proporciona 32 salidas discretas dispuestas en 4 grupos que se aíslen de uno a. Cada grupo de 4 salidas tiene su propio campo común. Las salidas en el módulo están hundiendo el tipo salidas o las salidas de la lógica negativa para los cuales EN estado corresponde a un estado de salida bajo activo. El módulo de salida de la lógica negativa IC693MDL752 tiene 2 modos de funcionamiento. En el modo de TTL, las salidas del módulo pueden cambiar cargas a través de 5 voltios de voltaje de DC y pueden hundir una corriente de pico de 25 miliamperios por punto. En 12/24 voltio de modo de DC, las salidas del módulo pueden cambiar de DC de las cargas más de 12 a 24 voltios y pueden hundir una corriente de pico de 0,5 amperios por punto.

Cada grupo de salidas en el módulo de salida de la lógica negativa IC693MDL752 se puede utilizar en el modo de funcionamiento que se requiere para cualquier uso particular. Al usar a diversos grupos en diversos modos de funcionamiento, los efectos del ruido eléctrico deben ser considerados. Uno integrado levanta el resistor se proporciona para cada punto de la salida. El aislamiento de la placa madre entre el lado de la lógica y el lado del campo se proporciona a través de los acopladores ópticos. Los indicadores del LED en el módulo de salida de la lógica negativa IC693MDL752 proporcionar las actualizaciones de situación para los puntos de la salida. El módulo de salida de la lógica negativa IC693MDL752 utiliza 32 pedazos de los datos de salida discretos.

Las conexiones del módulo de salida de la lógica negativa IC693MDL752 a los circuitos de salida se hacen a través de 2 conectores pin del varón 24 que se monten sobre el lado frontal del módulo de la entrada-salida. Los grados máximos de la salida actual en el modo de TTL y en 12/24 voltio de modo son 25 miliamperios y 0,5 amperios por punto, respectivamente.
