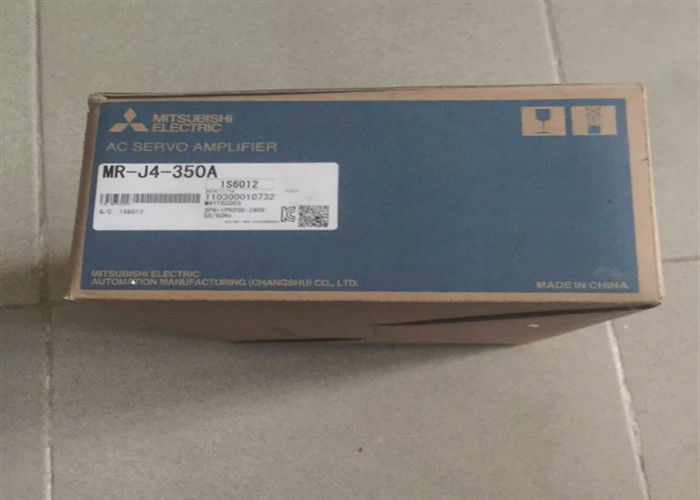

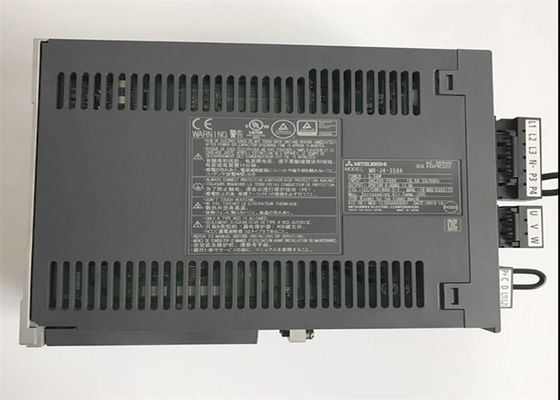

El servo industrial de MR-J4-350A Mitsubishi conduce Melservo-J4 trifásico

El servo industrial de MR-J4-350A Mitsubishi conduce Melservo-J4 trifásico

Detalles del producto de las impulsiones servas industriales de MR-J4-350A Mitsubishi

• Producto no: MR-J4-350A

• Fabricante: Mitsubishi Electric

• Nombre de la serie: MELSERVO-J4 amplificador servo de la serie 1-Axis

• Interfaz del comando: Interfaz de fines generales

• Clase del voltaje: 200V

• Salida nominal del motor: 3,5 [KILOVATIO]

• Modelo servo del amplificador: MR-J4-350A

• voltaje clasificado de la salida: AC170 trifásico V

• corriente clasificada de la salida: 17,0 [A]

• Voltaje y frecuencia (nota 1): AC200 trifásico V ~ 240 V, 50 herzios/60 herzios

• Actual clasificado (nota 14): 16,0

• Fluctuación permisible del voltaje: AC170 trifásico V ~ 264 V

• Fluctuación permisible de la frecuencia: Dentro del ± el 5%

• Potencia de entrada del circuito de control: Voltaje y frecuencia: AC200 monofásico V ~ 240 V, 50 herzios/60 herzios

• Corriente clasificada: 0,2 [A]

• Interfaz de la fuente de alimentación: ± el 10% (capacidad actual requerida de DC24 V: incluyendo las 0,5 A (señal del conector CN8))

• método de control: Control de la onda sinusoidal PWM y sistema de control actual

• Poder regenerador permitido: Ciento

• Freno dinámico: Incorporado (nota 4)

• Función de la comunicación: USB: conexión a un de computadora personal (correspondencia de SR. Configurator 2)

• RS-422/RS-485: un máximo de hasta 32 hachas 1: comunicación de n (nota 10)

• Monitor análogo: canal 2

• USB: conexión a un de computadora personal (correspondencia de SR. Configurator 2)

• RS-422/RS-485: un máximo de hasta 32 hachas 1: comunicación de n (nota 10)

• Correspondencia (pulso de la ABZ-fase)

• canal 2

• 4 Mpulses/s (cuando el receptor diferenciado), 200 kpulses/s (cuando colector abierto)

• Resolución del codificador (resolución por la revolución del motor servo): pedazo 22

• Engranaje electrónico A/doble de B A = 1 ~ 16777215, B = 1 ~ 16777215,1/10

• 0 pulsos ~ pulsos del ± 65535 (unidad del pulso del comando)

• rotación del ± 3

• Ajuste o sistema del parámetro por la entrada análoga externa (DC0 V ~ + 10 V/esfuerzo de torsión máximo)

• Comando de velocidad análogo 1: 2000, comando de velocidad interno 1: 5000

• DC0 V ~ ± 10 V/velocidad clasificada (la velocidad de rotación en 10 V es [las RRPP. PC12] se puede cambiar cerca)

• ± 0,01% o menos (variación de la carga: el 0% a 100%), el 0% (fluctuación del poder: ± 0,2% del ± el 10%) o menos (temperatura ambiente: 25 ° del ± 10 del ° C C) solamente cuando la velocidad análoga

• comando

• Ajuste o sistema del parámetro por la entrada análoga externa (DC0 V ~ + 10 V/esfuerzo de torsión máximo)

• DC0 V ~ ± 8 V/esfuerzo de torsión máximo (impedancia de entrada: kO 10 ~ kO 12)

• Ajuste o sistema del parámetro por la entrada análoga externa (DC0 V ~ ± 10 V/velocidad clasificada)

• No-obediente (nota 17)

• método de dos hilos de la comunicación (nota 9)

• Comunicación serial de alta velocidad de Mitsubishi

• los diagnósticos, función del monitor de poder, control de rastro estupendo (nota 15), perdieron la función de la corrección del movimiento (nota 15)

• Atajo de la sobreintensidad de corriente, cierre regenerador de la sobretensión, cierre de la sobrecarga (termal electrónica), protección del sobrecalentamiento del motor servo, protección de error del codificador, regenerador

• protección de error, protección del undervoltage, protección de apagón instantánea, protección de la velocidad excesiva, protección de error excesiva, detección del polo magnético y

• protección, protección de error linear del servocontrol

• STO (IEC/EN 61800-5-2)

• Categoría 3 PL e, IEC 61508 SIL 3, CL 3, EN 61800-5-2 (nota 20) del EN ISO 13849-1 del EN 62061 SIL

• ms 8 o menos (entrada de STO del atajo de la energía)

• Intervalo del pulso de la prueba: 1 herzios ~ 25 herzios, pulso de la prueba del tiempo: Hasta 1 ms

• MTTFd 100 [años] (314a)

• DC = medio (medio), 97,6 [%]

• PFH = 6,4 × 10 -9 [1/h]

• La correspondencia a los estándares internacionales y a las leyes, página obediente de los estándares se refiere por favor.

• Peso: 2,3 kilogramos
