Entrada-salida monocanal PCIM del genio de GE IC660ELB921 5 voltios de DC 400 miliamperios

Entrada-salida monocanal PCIM del genio de GE IC660ELB921 5 voltios de DC 400 miliamperios

Información de producto GE IC660ELB921:

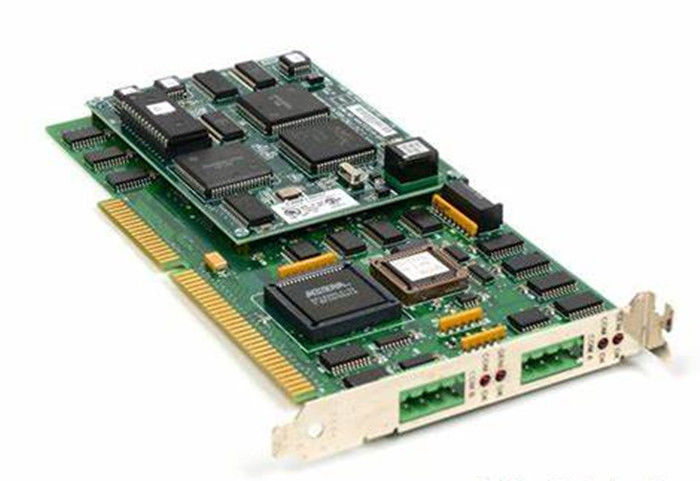

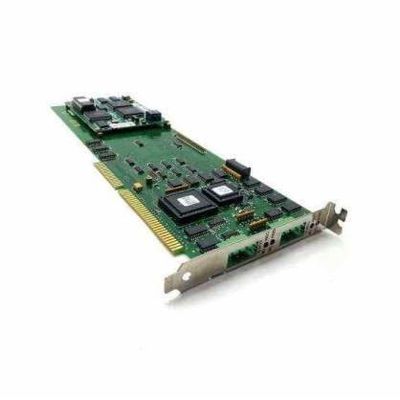

El IC660ELB921 es un módulo de la interfaz PC (PCIM) que se utiliza principalmente para permitir la conexión a los dispositivos de entrada-salida del genio que residen sobre el autobús de la entrada-salida del genio, el permitir de intercambio de datos y regulador-como las funciones ejecutadas por el regulador del anfitrión. Este módulo de PCIM es producido antes por GE Fanuc, actualmente debajo de Emerson Automation.

El IC660ELB921 es un solo módulo de la interfaz PC de la ranura que apoya la instalación de una sola tarjeta secundaria con el número de catálogo IC660ELB912. Este módulo de interfaz se monta a ISA Slot del equipo host y requiere 4 bytes de memoria del dispositivo del anfitrión y de los 16 kilobytes adicionales para el daughtercard instalado. Extrae actual de la placa madre que asciende a 400 mA, de máximo en 5 VDC, el +/- 10%. Tiene cargamento del autobús de 1 carga del LS TTL por la capacidad de la entrada y de impulsión del autobús de 10 cargas del LS TTL por salida. Esta tarjeta de PCIM es una sola ranura “EN” el styleboard. Proporciona una conexión a un monitor de mano externo (HHM) así como una conexión serial del autobús a través de los terminales del borde del tablero o de los conectores externos.

El IC660ELB921 viene con los indicadores de un LED de estado tales como AUTORIZACIÓN de la tarjeta secundaria y AUTORIZACIÓN de la comunicación. La temperatura de funcionamiento del IC660ELB921 es 0-60 C (32-140 F) mientras que la temperatura de almacenamiento es – 40 a +70 C (– 40 a 158 F) y humedad relativa de 5-95% (sin condensación). Tiene una altitud de funcionamiento de 40,00 pies, actuando la vibración de la dislocación de 0,2 pulgadas, y actuando el choque del vino del Rin 5 G, duración de 10 ms. El IC660ELB921 se configura usando el software de la configuración de PCIM donde la biblioteca de software que proporciona el interfaz de alto nivel puede ser alcanzada. Esta biblioteca de software se suministra en una versión compatible el sistema operativo del MSDOS tal como C/MSDOS y BASIC/MSDOS.

El módulo de la interfaz PC IC660ELB921 es un tablero monocanal de PCIM manufacturado por GE Fanuc como parte de la serie de la entrada-salida del genio. Puede ser interconectado a solamente 1 autobús del genio a la vez. Este módulo se hace para el uso con la PC de IBM, XT, y EN el tipo ordenadores personales. Esto EN el tipo tablero del interfaz es también compatible con los diversos protocolos de comunicación del genio así como con medir el tiempo de las comunicaciones. El módulo de la interfaz PC IC660ELB921 está disponible con una sola tarjeta secundaria y con una placa madre. El software de la configuración que se proporciona este módulo se puede utilizar para configurar la tarjeta secundaria independientemente de la placa madre. La tarjeta secundaria se puede conectar con un dispositivo del autobús del genio individualmente y actúa como regulador de fines generales de la entrada-salida para el sistema de la entrada-salida.

IC660ELB921 el tablero de la solo-ranura PCIM tiene una placa madre eficiente que conecte la tarjeta secundaria con los equipos hostes compatibles con IBM. Se hace para proteger todas las señales que son necesarias para la comunicación con el autobús del anfitrión del sistema.

Algunos de los controles de la tarjeta secundaria y de los dispositivos de control proporcionados por la placa madre incluyen placas madre AIA-compatibles, la detección de niveles voltaicos bajos de la fuente, descifrar de dirección a través de mapas de memoria, y la secuencia de la señal. Cada tarjeta secundaria tiene 2 LED para indicar la situación del tablero y del proceso de la comunicación. El requisito de memoria de la placa madre es 4 bytes y el requisito para la tarjeta secundaria es 16 KB.

El módulo de la interfaz PC IC660ELB921 se suministra el software de la configuración y la biblioteca de software de PCIM que proporcionen un interfaz de alto nivel entre el software usuario-desarrollado y el PCIM. Utiliza 5 voltios de DC del poder de la lógica y no debe variar por más el de 10% debajo o sobre del nivel nominal para que el módulo funcione correctamente. Durante la instalación, asegúrese de dejar por lo menos espacio de 1/8 pulgada entre este módulo y otros módulos para permitir el enfriamiento apropiado.
