CARGA ACTUAL DE LA PLACA MADRE DE LA CA 370 MA DE VOLTIO DE LAS SALIDAS 85-265 DEL MÓDULO 16 DE LA ENTRADA-SALIDA DEL AB 1746-OA16

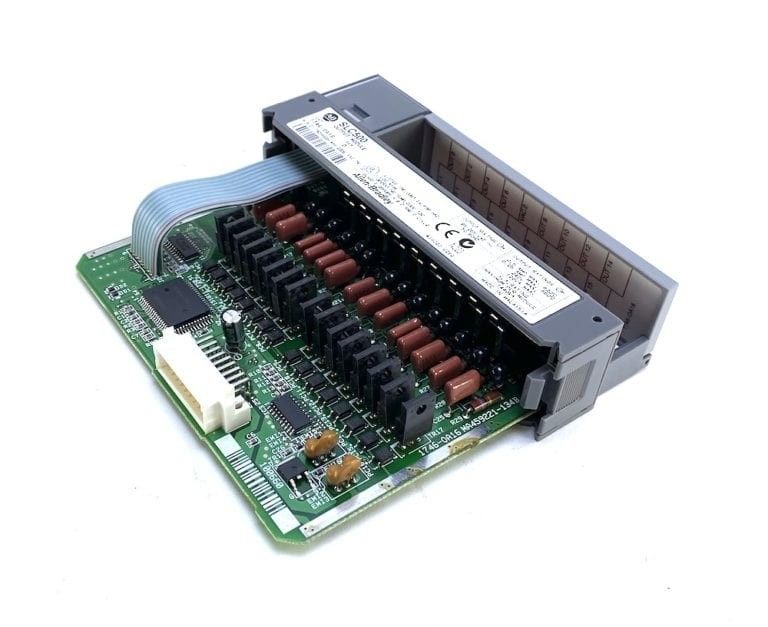

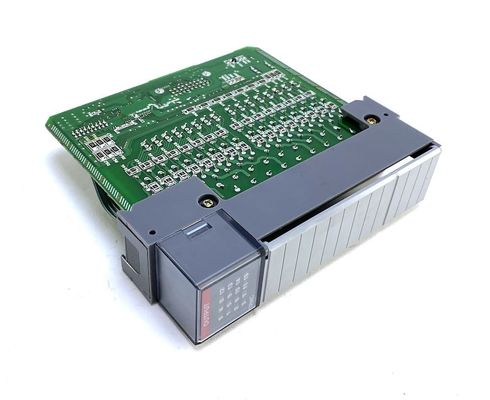

El Allen-Bradley 1746-OA16 es un módulo de salida de la familia de SLC 500. Este módulo ofrece 16 salidas. El 1748-OA16 actúa con una corriente ALTERNA de 120V o de 240V y proporciona salida de la CA 120V o 240V. Tiene 8 puntos por campo común y un voltaje de funcionamiento entre 8-265V en 47-63Hz. El 1746-OA16 actúa con una corriente de la placa madre de 370mA en 5V y 0mA en 24V.
El 1746-OA16 tiene una corriente mínima de la carga de 10mA. Además, tiene una salida actual de la salida del apagado-estado de 2mA y una sobretensión máxima por el punto de 10.0A para 25ms. El módulo de salida también tiene una señal máxima EN el retraso de 1ms y un máximo del retraso de 11ms. El 1746-OA16 tiene una corriente continua de 0.50A en 30° C (86°F) y 0.25A en 60° C (140°F). La corriente continua por el módulo para el 1746-OA16 es 8.0A en 30°C (86° F) y 4.0A en 60°C (140°F).
los cables Módulo-listos se pueden utilizar en los 1746 módulos de salida incluyendo el 1746-OA16. Estos cables tienen un RTB prealambrado en un extremo a tapar sobre el frente del boletín. El módulo 1746 de la entrada-salida tiene 20 o 40 por separado conductores del AWG del codificado por color #18 en el otro extremo. Los cables módulo-listos de la entrada-salida proporcionan la conveniencia de conexiones prealambradas al módulo de la entrada-salida, haciéndolo flexible al hilo inductor a un bloque de terminales estándar.
El 1746-OA16 actúa en 0,462 vatios por punto con un mínimo de 1,850 vatios y de un total de 9,30 vatios. Las salidas para el 1746-OA16 son TRIAC. Las salidas del TRIAC se giran en un cualquier punto en la línea de la CA y apagan en la cruz cero en la línea de la CA.
El módulo de AB 1746-OA16 es un módulo de la entrada-salida de SLC 500. Específicamente, es un módulo de salida de la CA con 16 canales de salida. La categoría del voltaje de los canales de salida es 120/240 voltio de CA. La gama del voltaje de funcionamiento es 85 a 265 voltios de CA en 47 a 63 Hertz. El consumo actual clasificado de la placa madre del módulo 1746-OA16 es 0,370 amperios en 5 voltios de DC. El retraso de la señal con la carga resistente máxima es 1 milisegundo para el en-estado y 11 milisegundos para el apagado-estado. La corriente máxima de la salida del apagado-estado es 2 miliamperios. La corriente continua clasificada por punto de la salida es 0,5 amperios en 30 grados de cent3igrado y 0,25 amperios en 60 grados de cent3igrado. La corriente continua máxima por punto de la salida es 8,0 amperios en 30 grados de cent3igrado y 4,0 amperios en 60 grados de cent3igrado.
La caída de voltaje máxima del en-estado clasificado para el módulo de salida 1746-OA16 es 1,5 voltios en 0,50 amperios. La sobretensión por punto es 10,0 amperios por 25 milisegundos. El módulo 1746-OA16 es sensible al ESD, que puede causar daño a los componentes del módulo. Por lo tanto, las precauciones siguientes deben ser seguidas al manejar el módulo: un objeto puesto a tierra se debe tocar para descargar parásitos atmosféricos, una muñequera puesta a tierra se debe llevar, los componentes dentro del módulo y los conectores en componentes no deben ser tocados, los puestos de trabajo estático-seguros deben ser utilizados, y el módulo de salida 1746-OA16 se debe almacenar dentro de los envases seguros estáticos cuando no es es uso. El módulo 1746-OA16 no debe ser instalado, ser quitado, o ser atado con alambre cuando el chasis del sistema se acciona encendido.
Más información:
| Fabricante |
AB/Rockwell Automation |
| Serie |
SLC 500 |
| Número de parte |
1746-OA16 |
| Tipo de producto |
Módulo de salida |
| Canales de salida |
16 |
| Categoría del voltaje |
120/240 voltio de CA |
| Gama del voltaje |
85 a 265 voltios de CA |
| Consumo actual |
0,37 amperios en 5 voltios de DC |
| Salida máxima del Apagado-estado |
2 miliamperios |
| Corriente continua por punto de la salida |
0,5 amperios en 30 grados de cent3igrado |
| Corriente continua máxima por punto |
8 amperios en 30 grados de cent3igrado |
Otro módulo: Los módulos de la entrada-salida de SLC 500 Digitaces entraron números de catálogo1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Números de catálogo de la salida1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Números de catálogo de la entrada-salida de la combinación1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
