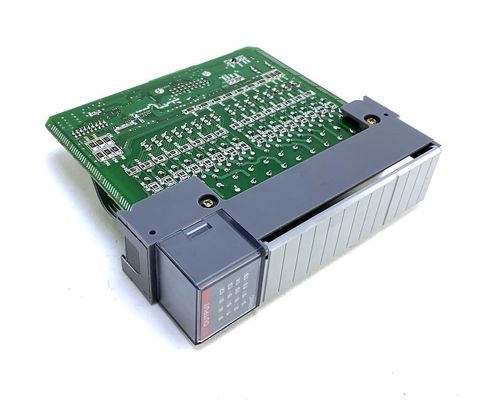

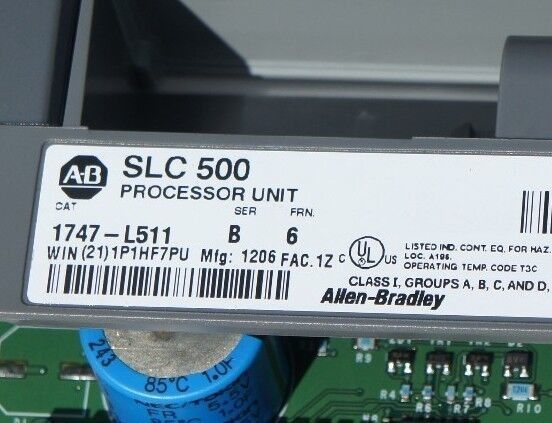

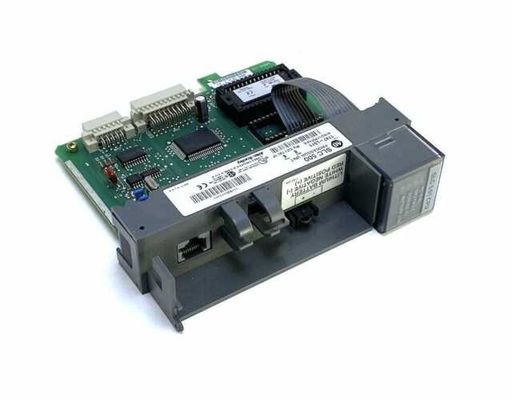

MÓDULO SLC 5/01 de la CPU del AB 1747-L511 1 MEMORIA RAM de K 0,35 AMPERIOS 5 VDC

MÓDULO SLC 5/01 de la CPU del AB 1747-L511 1 MEMORIA RAM de K 0,35 AMPERIOS 5 VDC

Sobre 1746-NIO4I:

El 1746-NIO4I es un SLC 500 módulo análogo de la entrada-salida de cuatro canales de AB. Este módulo es el módulo de la combinación que viene con dos (2) entradas y dos (2) puntos de la salida en un solo módulo de la ranura. Tiene voltaje de 2 diferenciales o los puntos actuales de la entrada y 2 salidas actuales con un drenaje actual de la placa madre total de 55mA en 5 voltios y de 14 5mA en 24 voltios. Sus puntos tienen un voltaje de modo común de -20 a 20 voltios con una señal común del rechazo del módulo de DB 105 en 60 Hertz y una señal del rechazo del modo normal de 55dB en 60 Hertz. El 1746-NIO4I utiliza el convertidor del Sigma-delta ADC con una resolución del convertidor de 16 pedazos, +/--1 LSB, y 0,01% repetibilidades y ausencias de linealidad. Su normal entró gamas actuales entre -20 y +20 mA con una impedancia actual de 250 ohmios y una resolución de A 1,22 por LSB. El 1746-NIO4I tiene una exactitud total +/--0.642% en de 0 a 60 grados de Celsius con una exactitud de la deriva de +79 ppm/5 grados Celsius y de errores máximos del aumento y de deriva de +/- 0,556% y +/- 67ppm/los grados Celsius.

El 1746-NIO4I también tiene un grado de la entrada del voltaje de -10 a 10 voltios de DC y de una impedancia del voltaje de 760 KOhms en una resolución de 305 microvoltios por menos pedazo significativo (LSB). También tiene una exactitud de +/- 0,504%, y una exactitud de la deriva y un error de +/- 63 PPM/grado Celsius y +/- 57 PPM/grado Celsius. El 1746-NIO4I ofrece la sobretensión en 220 voltios de CA (RMS) o 220 voltios de DC (continuo).

Las salidas actuales tienen una gama de la carga de 0 a 500mA con su gama normal en 0-20 mA y una capacidad de la sobre-gama del 5% en el microA 2,56348 por la resolución de la señal de LSB. El 1746-NIO4I también tiene una exactitud total del ±0.541% con una exactitud de la deriva de ±70 PPM/grado Celsius y un error del aumento y de la compensación del ±0.516% y +/--12 LSB. El módulo entero tiene un aislamiento Voltio-probado 500 entre los campos en el aislamiento de la cableado-a-placa madre y tiene un rato global de la actualización de 512 microsegundos para todos los canales. Las gamas de temperaturas operativas 1746-NIO4I'S entre 0 y 60 grados de Celsius en una humedad relativa sin condensación de 5 a del 95%.

El 1746-NIO4I es un módulo análogo de la combinación que ofrece (2) el voltaje dos o diferencial actual, los canales de entrada sin aislar y dos (2) canales de salida del voltaje. Este módulo es un solo módulo de la ranura que combina las capacidades de entrada y de la salida

Este módulo de la combinación es compatible para el uso con SLC hardware fijo o modular de 500 del estilo. Las tablas de datos que el módulo crea incluyendo parámetros operativos del módulo se configuran usando el RSLogix 500 que programa. Instale este módulo a cualquier ranura en el chasis principal excepto la ranura 0 donde se monta el regulador. Puede también ser instalado en módulos de la extensión o estaciones remotas de la entrada-salida. Si está utilizado en estaciones remotas de la entrada-salida, este módulo no se puede instalar en la ranura 0 que la ranura mencionada es reservada para los adaptadores de comunicación tales como entrada-salida remota (RÍO), la carretera de datos más (DH+) y adaptadores de comunicación de Ethernet.

Este módulo contribuye al espacio de ahorro del panel y a maximizar las ranuras disponibles de cualquier estante de SLC 500. Especialmente en hardware modular del estilo, este módulo se puede instalar estratégico para la segmentación apropiada del IO.

La gama actual de la entrada de los módulos es -20 a +20 mA con grados máximos permitidos de -30 a +30 mA. Para la entrada del voltaje, la gama permisible de la entrada es -10 a la C.C. de +10V - 1 LSB. La entrada actual se traduce a -16.384 a +16.384 informaciones en bruto y la señal del voltaje se traduce a -32.768 a +32.767 informaciones en bruto. La resolución del convertidor de las porciones de la entrada es 16 mordidas con repetibilidad de +/- 1 LSB. Para la porción de la salida, la resolución del convertidor es 14 mordida con la ausencia de linealidad el 0.05%.

• MÓDULO DE LA ENTRADA-SALIDA
• ENTRADA DE 2 PUNTOS
• SALIDA DE 2 PUNTOS
• 21 AMPERIOS MAX
• 24 VDC
• ALTA RESOLUCIÓN
• COMBINACIÓN DE 4 CANALES
• 2 ENTRADAS DE ANÁLOGO 10 V DC O 20 MA
• 2 SALIDAS ACTUALES ANÁLOGAS 0-20 MA


Más información:

Otro módulo:
Los módulos de la entrada-salida de SLC 500 Digitaces entraron números de catálogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Números de catálogo de la salida
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Números de catálogo de la entrada-salida de la combinación
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
