ESTILO ABIERTO ENTRADO DEL CANAL SLC-500 DEL MÓDULO 8 DE LA IDT DEL AB 1746-NR8 55 MA

ESTILO ABIERTO ENTRADO DEL CANAL SLC-500 DEL MÓDULO 8 DE LA IDT DEL AB 1746-NR8 55 MA

Sobre 1746-IM16:

Este módulo se utiliza exclusivamente para los sistemas de SLC 500. Puede ser utilizado específicamente con las dos (2) variantes de SLC 500 tales como estilo fijado y modular del hardware. Ocupa la sola ranura de cualquier chasis usado y no requiere una fuente de la alimentación externa en lugar de otro, este módulo es accionado por el poder de la placa madre generado por la fuente de alimentación del sistema.

Este módulo se utiliza sobre todo para los usos de la temperatura como los sensores de la IDT se utilizan específicamente para medir lecturas de la temperatura. La capacidad de la resistencia de este módulo es aplicable para la dislocación o movimiento de medición o los dispositivos mecánicos. Típicamente, se utiliza para medir la longitud del viaje, del movimiento reflejado por la disminución y del aumento en la lectura de la resistencia.

Este módulo apoya de dos hilos, el 3-alambre, y los sensores de la IDT 4-Wire. Para una IDT de dos hilos, recomendó los alambres son cable protegido o equivalente de Belden 9501. Para un 3-alambre o una IDT 4-Wire, el uso Belden 9533 o el cable de Belden 83503. Para una IDT de dos hilos, evite los funcionamientos largos del cable como reduce la exactitud de la medida. No puede ser evitada, el efecto o los alambres largos se pueden minimizar usando un cable más bajo del indicador tal como un alambre del AWG #16 en vez de AWG #24. Básicamente, utilice un cable con una resistencia más baja por pie. Los terminales del bloque de terminales desprendible (RTB) se piensan para la sola conexión del alambre solamente.

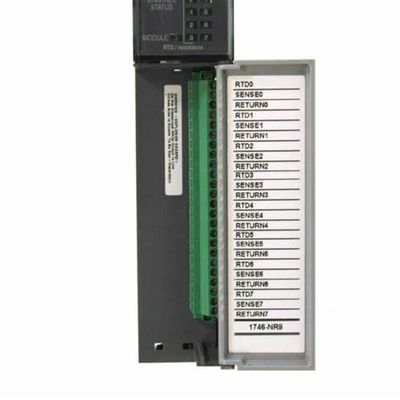

La situación de canal se puede supervisar vía el indicador del LED mientras que la operación del módulo se puede supervisar a través del indicador de situación del LED. Este módulo tiene un filtro digital de paso bajo y filtros programables de una entrada. La conversión de analógico a digital del módulo es modulación del sigma-delta. Su proceso de la calibración automática ocurre cada vez que el módulo se acciona para arriba que es también programable a un ciclo específico de cada 5 minutos. Los tipos de la IDT presentan en el módulo 1746-NR8 son de cobre, platino, ferros-, y níquel. El bloque de terminales que es compatible con este módulo es un bloque de terminales de AB 1746-RT-35.

El consumo de energía de la placa madre del módulo 1746-NR8 es un máximo de W 1,82, y el consumo de energía es 0,5 W en 5 voltios de DC y W 1,32 en 24 voltios de DC. Los consumos actuales de la placa madre 1746-NR8'S son 100 mA en 5 voltios de DC y 55 mA en 24 voltios de DC. Su voltaje de modo común máximo es +/- 1 voltio, mientras que sus sobrecargas permanentes del máximo son +/- 5 mA para el actual y +/- 5 voltios de DC. El voltaje del aislamiento del módulo 1746-NR8 es continuo en 5 voltios de DC entre los canales y 500 voltios de CA para 1 minuto entre las entradas y la placa madre,

Más información:

Otro módulo:
Los módulos de la entrada-salida de SLC 500 Digitaces entraron números de catálogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Números de catálogo de la salida
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Números de catálogo de la entrada-salida de la combinación
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
