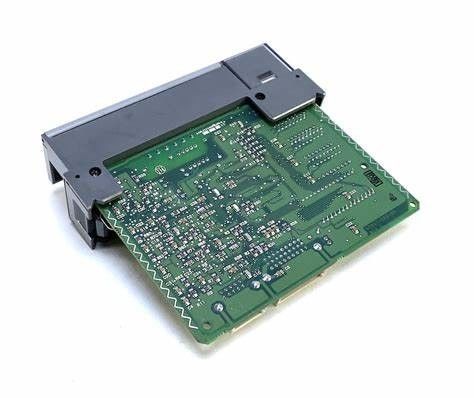

MÓDULO SLC500 SLC REMOTO 500 DEL ADAPTADOR DE LA ENTRADA-SALIDA DEL AB 1747-ASB 57,6 KBIT/S 115 KBIT/S 230 KBIT/S
Sobre 1747-ASB:
El AB 1747-ASB es un módulo remoto del adaptador de la entrada-salida que es parte del sistema de SLC 500. Establece un enlace de comunicaciones entre los escáneres de SLC o del PLC y los diversos módulos 1746 de la entrada-salida vía la entrada-salida remota. El vínculo remoto de la entrada-salida consiste en un dispositivo principal un escáner es decir, de SLC o del PLC y uno o más dispositivos auxiliares que sean adaptadores. La tabla de la imagen de SLC o del PLC consigue el módulo de la entrada-salida imagen-que traza directamente de su chasis. Para la imagen que traza, apoya transferencia discreta y de bloque. El 1747-ASB tiene ayuda para 1/2-slot, 1 ranura, y la ranura 2 que dirige con la utilización eficiente de la imagen. Está instalado en el chasis con el procesador de SLC 500 y explora la entrada-salida en el chasis.
El módulo 1747-ASB tiene corriente de la placa madre de 375 mA en 5V y 0 mA en 24V. Tiene una disipación termal mínima y máxima de 1,875 W. Puede comunicar datos de la entrada-salida sobre una distancia de hasta 3040 metros y apoya velocidades 57.6K, 115.2K, y 230.4K. Permite un tamaño usuario-seleccionado de la imagen de hasta 32 grupos lógicos y de él los controles hasta 30 ranuras de chasis. El 1747-ASB también proporciona memoria permanente y capacidad extendida del nodo a hasta 32 adaptadores. Para el cableado, el Belden 9463 o el cable similar de la categoría debe ser utilizado, y no requiere ninguna programación de usuario. Utiliza un conector de 6-Pin Phoenix para la conexión entre el vínculo remoto de la entrada-salida y el procesador. El módulo 1747-ASB apoya todos los módulos de la entrada-salida de SLC 501 como los módulos básicos, los módulos de la resistencia, los módulos contrarios de alta velocidad, el etc. Para la localización de averías y la operación, tiene tres 7 exhibiciones de segmento con la capacidad aumentada para exhibir la situación y errores de funcionamiento. El 1747-ASB se piensa para el uso en un ambiente industrial y proporciona una inmunidad de ruido estándar de la nema.
El 1747 - ASB es un adaptador remoto del IO que pertenece a la plataforma de la automatización de SLC 500. Este adaptador del IO comunica con los módulos del escáner de la entrada-salida, las tarjetas de interfaz y las entradas para establecer conectividad remota del IO.
Para los usos del PLC, el propósito primario de este módulo es ejecutar el uso distribuido del IO sobre una red remota de la entrada-salida. Comparado a un autobús de extensión de SLC, la extensión ha limitado longitud de cable y una extensión muy limitada del chasis de SLC. Con un 1747-ASB, hasta 32 chasis de SLC con el escáner 1747 de RÍO se pueden utilizar con distancias aplicables de 762 metros o 2500 pies para 230,4 KBaud, 1524 metros o 5000 pies para 115,2 KBaud y 3048 metros o 10.000 pies para 57,6 KBaud. Hasta 30 es la capacidad de control de este adaptador, este límite de 30 ranuras se puede dividir en segmentos al diverso chasis o estante con cada estante instalado con un escáner de RÍO y una fuente de alimentación.
Independientemente de la comunicación con los escáneres remotos del IO, este módulo se puede también utilizar para comunicar con las tarjetas de la comunicación de AB que se montan directamente a un de computadora personal. Esto permite capacidad remota de la programación y de la configuración y teledirigido vía un control de supervisión y de adquisición de datos (SCADA). Alternativamente, AB Human Machine Interfaces (HMI) por ejemplo los productos de PanelView es capaz del adición con un adaptador remoto de la entrada-salida que permita que el HMI controle el proceso similar a un sistema de SCADA.
Más información:
| Fabricante |
Rockwell Automation |
| Marca |
AB |
| Número de parte/catálogo no. |
1747-ASB |
| Serie |
SLC 500 |
| Tipo del módulo |
Módulo del adaptador de la entrada-salida |
| Puerto de comunicación |
Adaptador remoto universal de la entrada-salida |
| Tarifa de la comunicación |
57,6, 115 o 230 kilobites/en segundo lugar |
| Corriente de la placa madre (5 voltios de DC) |
375 miliamperios |
| Cable |
Belden 9463 |
-
Compruebe la publicación para saber si hay códigos y explicaciones de error en el significado de estos códigos.
-
Asegúrese que los interruptores dip esté configurado correctamente, publicación también ayude con este proceso.
-
Compruebe para ver que el cable de RÍO está terminado correctamente en ambos extremos.
-
Examine visualmente las comunicaciones de RÍO telegrafían para los daños si es posible.
-
Si usa un módulo del escáner para estar seguro de comprobar la configuración así como los G-datos con minuciosidad usados en la programación
-
Compruebe visualmente el módulo para saber si hay daño tal como tablero quebrado quemado de los componentes de la salida así como termine los pernos que insertan en la placa madre.
-
Asegúrese que el estante que el módulo de ASB se está tapando en está en buenas condiciones de trabajo
Otro módulo: Los módulos de la entrada-salida de SLC 500 Digitaces entraron números de catálogo1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Números de catálogo de la salida1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Números de catálogo de la entrada-salida de la combinación1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
