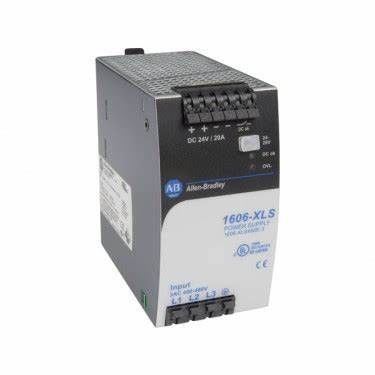

Sobre 1606-XLS480E-3:

Las características más excepcionales de esta fuente de alimentación del Dinar-carril 1606-XLS son la eficacia alta y las tamaño pequeño, que son alcanzados por una rectificación síncrona y fomentar los detalles nuevos del diseño.

Con la capacidad a corto plazo del poder máximo de 150% y condensadores de gran tamaño incorporados de la salida, estas características ayudan a los motores del comienzo, condensadores de la carga y absorben energía reversa y permitir a menudo que una unidad de una clase más baja del vatiaje sea utilizada. La alta inmunidad a los transeúntes y a las oleadas de poder así como la emisión electromágnetica baja hace uso en casi cada ambiente posible. El encargado de potencia de salida integrado, un diseño del voltaje de entrada de la amplia gama y virtualmente ninguna corriente de la avalancha de la entrada hacer la instalación y el uso simples. Los diagnósticos son fácil debido al contacto DC-aceptable seco, a un LED DC-aceptable verde y a la sobrecarga roja LED. Único rápido-conecte los terminales de la primavera-abrazadera permiten un seguro y la instalación rápida y un paquete internacional grande de la aprobación para una variedad de usos hace esta unidad conveniente para casi cada situación

La fuente de alimentación se diseña para apoyar cargas con un requisito de alimentación a corto plazo más alto sin daño o cierre. La duración a corto plazo es hardware controlado por un encargado de potencia de salida. El Poder-alza está en varias ocasiones disponible. La información detallada se puede encontrar en el capítulo 27,1. Una vez que el Poder-alza ha sido parada por el limitador de potencia de salida, un contador de tiempo inhabilita la capacidad siguiente del Poder-alza. El contador de tiempo de la recuperación comenzará tan pronto como el voltaje de salida alcance el valor ajustado otra vez, que sucede generalmente después de que se haya reducido la carga.
Las fuentes de alimentación se pueden ser paralelo a para que la redundancia gane una disponibilidad de sistema más alta. Los sistemas redundantes requieren una determinada cantidad de poder adicional de apoyar la carga en caso de que una unidad de la fuente de alimentación falle. La manera más simple es poner dos fuentes de alimentación de XLS paralelamente. Esto es llamó 1+1 redundancia. En caso de que una unidad de la fuente de alimentación falle, el otro puede automáticamente apoyar la carga actual sin ninguna interrupción. Los sistemas redundantes para una demanda de la mayor potencia se construyen generalmente en un método N+1. E.g. Cinco fuentes de alimentación, cada uno clasificada para 10A se son paralelo a para construir un sistema redundante 40A.

Por favor nota:
Esta manera simple de construir un sistema redundante no cubre fracasos tales como un cortocircuito interno en el lado secundario de la fuente de alimentación. En tal a
- virtualmente casi imposible
- el caso, la unidad del defecto se convierte en una carga para las otras fuentes de alimentación y el voltaje de salida no se puede mantener más. Esto puede ser evitada solamente utilizando los diodos de desemparejamiento que se incluyen en el módulo 1606-XLSRED de la redundancia. (Un módulo por fuente de alimentación)

Recomendaciones para construir los sistemas eléctricos redundantes:
a) utiliza los fusibles separados de la entrada para cada fuente de alimentación.

b) Supervise las unidades individuales de la fuente de alimentación. Una lámpara DC-aceptable y un contacto DC-aceptable de a se incluye ya en las unidades que esta característica divulga una unidad culpable.

c) Cuando es posible, conecte cada fuente de alimentación con las diversos fases o circuitos

d) Es deseable fijar los voltajes de salida de todas las fuentes de alimentación al mismo valor para evitar una señal DC-aceptable falsa.

• Ultra-pequeño tamaño
• corriente Adicional-baja de la avalancha
• Corrección de factor de poder activo
• Entrada de la amplia gama AC/DC; entrada selecta auto
• Poder superior de la reserva (puede apoyar el poder clasificado del 150% por cinco segundos)
• Grado superior de la eficacia y de la temperatura
• DC-OK y sobrecarga LED

1606-XLE120E y 1606-XLE120EC 24V, 5A; Entrada la monofásico
Sobre una corriente de salida media de 2.7A, el EN61000-3-2 estándar actual armónico no se satisface.
Por favor nota:
Una fuente de alimentación tiene que cumplir con EN 61000-3-2 (estándar para la corriente de entrada armónica) cuándo:
1) el fin-dispositivo se utiliza dentro de la unión europea y
2) el fin-dispositivo está conectado con una fuente de tuberías pública con un ≥ 220Vac del voltaje nominal y
3) la fuente de alimentación es:
- cabido en un fin-dispositivo con una energía de entrada media superior a 75W o
- cabido en un fin-dispositivo con una energía de entrada continua superior a 75W o
- parte de un sistema de iluminación.

Otro módulo:
Los módulos de la entrada-salida de SLC 500 Digitaces entraron números de catálogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Números de catálogo de la salida
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Números de catálogo de la entrada-salida de la combinación
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
