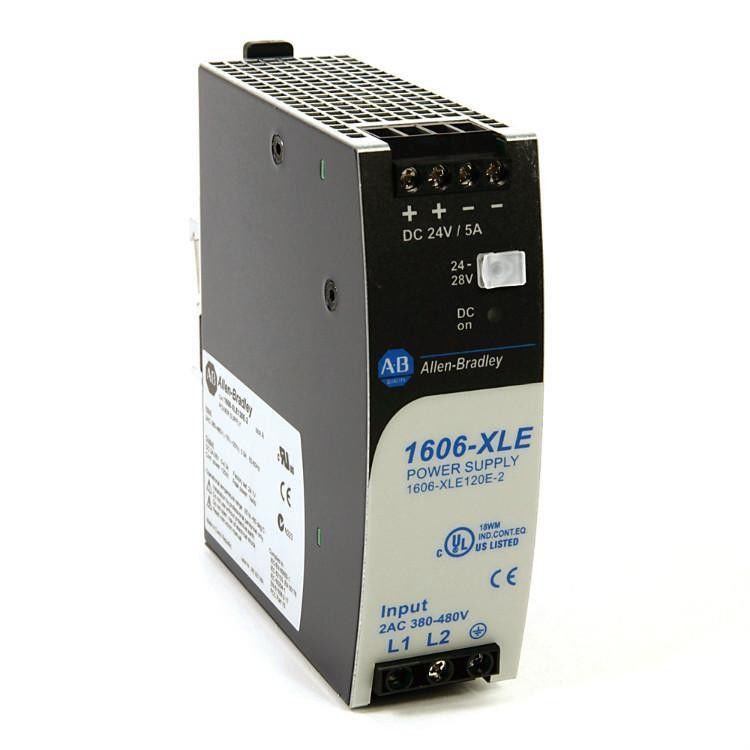

Salida entrada trifásica esencial 380-480VAC 24-28VDC del boletín 1606 XLE del AB 1606-XLE120E-2

Salida entrada trifásica esencial 380-480VAC 24-28VDC del boletín 1606 XLE del AB 1606-XLE120E-2

Sobre 1606-XLE120E-2:

Las fuentes 1606-XLE se cuestan fuentes de alimentación optimizadas sin calidad, confiabilidad y funcionamiento de compromiso. El 1606-XLE120E es parte de la familia de la fuente de alimentación de XLE, existente junto a la alta familia ofrecida de XLS.

El 1606-XLE incluye todas las funciones básicas esenciales y los dispositivos tienen una reserva del poder del 20%. Esta corriente adicional se puede incluso utilizar continuamente en las temperaturas hasta +45°C. Las características más importantes son las tamaño pequeño, la eficacia alta y la gama de temperaturas ancha. Seleccione automáticamente la entrada hace la instalación mundial y el uso muy simples. Los defectos o los fallos del sistema causados por los interruptores incorrecto determinados no pueden ocurrir.

Por favor nota:
Una fuente de alimentación tiene que cumplir con EN 61000-3-2 (estándar para la corriente de entrada armónica) cuándo:
1) el fin-dispositivo se utiliza dentro de la unión europea y
2) el fin-dispositivo está conectado con una fuente de tuberías pública con un ≥ 220Vac del voltaje nominal y
3) la fuente de alimentación es: - cabido en un fin-dispositivo con una energía de entrada media superior a 75W o - caben en un fin-dispositivo con una energía de entrada continua superior a 75W o - a parte de un sistema de iluminación.

Instrucciones:
a) utiliza los cables de cobre apropiados de los cuales se diseñan para una temperatura de funcionamiento: 60°C para ambiente hasta 45°C y 75°C para ambiente hasta el mínimo 60°C.
¡b) sigue códigos de la instalación y regulaciones nacionales de la instalación!
¡c) se asegura de que todos los filamentos de un alambre trenzado incorporen la conexión terminal!
d) hasta dos alambres trenzados con el mismo corte transversal se permiten en un punto de conexión (excepto el alambre del PE).
e) no utiliza la unidad sin la conexión del PE.

1606-XLE120E y 1606-XLE120EC 24V, 5A; Entrada la monofásico
Instrucciones para la operación bifásica:
a) se permite la conexión entre fases de A mientras el voltaje de abastecimiento esté debajo de 240V (el +10%).

b) Utilice un fusible o un disyuntor para proteger la entrada de N. La entrada de N internamente no se protege y en este caso está conectada con un alambre caliente

Adisadvantages:
A. La fuente de alimentación culpable no puede ser reconocida. El LED verde todavía estará prendido puesto que reverso-se acciona de la otra fuente de alimentación.

b. No cubre fracasos tales como un cortocircuito interno en el lado secundario de la fuente de alimentación. En - tan virtualmente casi imposible - un caso, la unidad defectuosa se convierte en una carga para las otras fuentes de alimentación y el voltaje de salida no se puede mantener más.

Otro módulo:
Los módulos de la entrada-salida de SLC 500 Digitaces entraron números de catálogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Números de catálogo de la salida
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Números de catálogo de la entrada-salida de la combinación
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
