| nombre del modo |

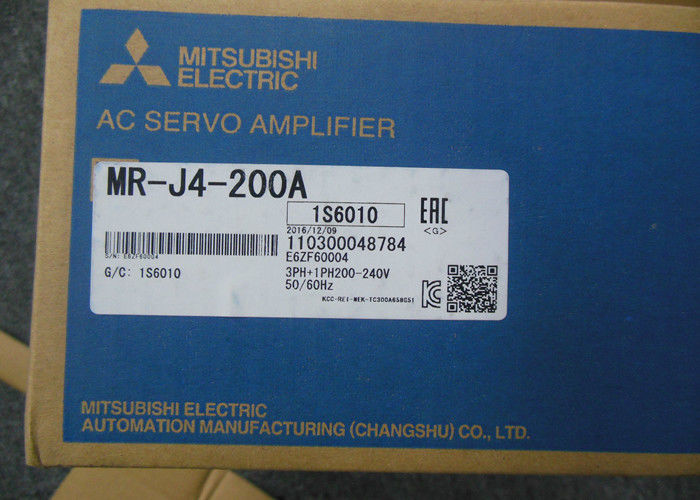

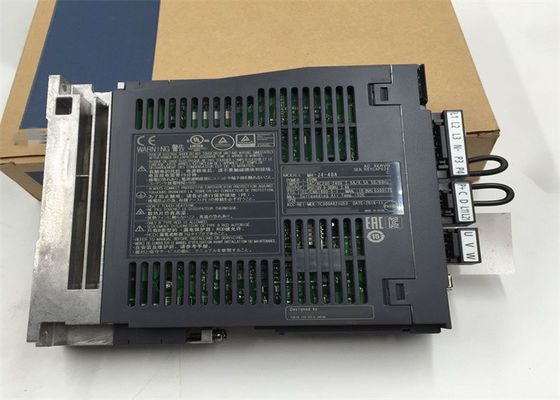

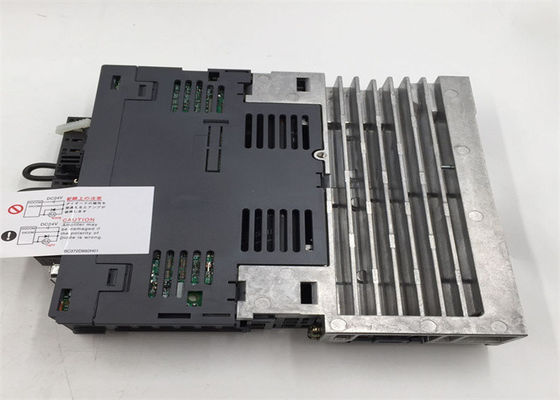

MR-J4-200A |
| Artículo almacenado |
S |
| Salida |
Voltaje clasificado |
170 VAC trifásicos |
| (a) actual clasificado |
11,0 |
|
Circuito principal
Poder
Fuente
|
Voltaje/frecuencia |
200 VAC trifásicos a 240 VAC, 50/60 herzios |
| (a) actual clasificado |
10,5 |
| Fluctuación permitida del voltaje |
170 VAC trifásicos a 264 VAC |
| Fluctuación permitida de la frecuencia |
máximo del ±5% |
|
Control
Circuito
Poder
Fuente
|
Voltaje/frecuencia |
1-phase 200 VAC a 240 VAC, 50/60 herzios |
| (a) actual clasificado |
0,2 |
| Fluctuación permitida del voltaje |
1-phase 170 VAC a 264 VAC |
| Fluctuación permitida de la frecuencia |
máximo del ±5% |
| Consumo de energía (w) |
30 |
| Fuente de alimentación del interfaz |
24 VDC el ±10% (capacidad actual requerida: 0,5 A (señal incluyendo del conector CN8)) |
| Interfaz del codificador del Carga-lado |
Comunicación serial de alta velocidad de Mitsubishi |
|
Poder regenerador tolerable del accesorio
Resistor regenerador (W)
|
100 |
| Método de control |
Control de la onda sinusoidal PWM/método de control actual |
| Freno dinámico |
Accesorio |
| Funciones protectoras |
Cierre de la sobreintensidad de corriente, cierre regenerador de la sobretensión, cierre de la sobrecarga (termal electrónica), protección del sobrecalentamiento del motor servo, protección de error del codificador, protección de error regenerador, protección del undervoltage, protección de apagón instantánea, protección de la velocidad excesiva, protección excesiva del error, protección de la detección del polo magnético, protección linear de la falta del servocontrol |
|
Posición
Control
Modo
|
Frecuencia máxima del pulso entrado |
4 Mpps (al usar el receptor diferenciado), 200 kpps (al usar el abierto-colector) |
| Colocación de pulso de la reacción |
Resolución del codificador: 22 pedazos |
| Factor que se multiplica del pulso del comando |
Múltiplo electrónico del engranaje A/B, A: 1 a 16777216, B: 1 a 16777216, 1/10 < A="">
|
| Colocación del ajuste completo de la anchura |
0 pulsos a los pulsos ±65535 (unidad del pulso del comando) |
| Error excesivo |
rotaciones ±3 |
| Límite del esfuerzo de torsión |
Fijado por los parámetros o la entrada análoga externa (0 V DC +10 al esfuerzo de torsión de V DC/maximum) |
|
Velocidad
Control
Modo
|
Gama del control de velocidad |
1:2000 análogo del comando de velocidad, 1:5000 interno del comando de velocidad |
| El comando análogo de velocidad entró |
0 V DC a la velocidad de ±10 V DC/rated (la velocidad en 10 V es cambiable con |
| Tarifa de la fluctuación de la velocidad |
máximo del ±0.01% (fluctuación el 0% a 100% de la carga), el 0% (fluctuación del poder: el ±10%)
±0.2%maximum (± de la temperatura ambiente 25 10 grados centígrados) solamente al usar comando de velocidad análogo
|
| Límite del esfuerzo de torsión |
Fijado por los parámetros o la entrada análoga externa (0V DC al esfuerzo de torsión de +10 VDC/maximum) |
|
Esfuerzo de torsión
Control
Modo
|
El comando análogo del esfuerzo de torsión entró |
esfuerzo de torsión 0VDCto±8VDC/maximum (impedancia de entrada: kohm 10 a 12) |
| Límite de velocidad |
Fijado por los parámetros o la entrada análoga externa (0VDC a la velocidad del ± 10 VDC/rated) |
| Control de lazo completamente cerrado |
Disponible en el futuro |
| Función de seguridad |
STO (IEC/EN 61800-5-2) |
| Función de la comunicación |
USB: Conecte un de computadora personal (SR. Configurator 2 compatible) |
| Estructura (grado del IP) |
Enfriamiento de la fuerza, abierto (IP20) |
| Montaje cercano |
Posible |
| Peso (kilogramos) |
2,1 |
