| Lugar de origen: | LOS E.E.U.U. |
| Nombre de la marca: | GE |
| Número de modelo: | IC693MDL930 |
| Precio: | Negociable |
|---|---|
| Detalles de empaquetado: | Nuevo en la automatización original del boxRockwell |
| Tiempo de entrega: | 5-8 automatización del daysRockwell del trabajo |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1 |
| Condición: | Nuevo | Voltaje de salida nominal: | 120 / 240 VAC |
|---|---|---|---|
| Tipo de producto: | Módulo entrado | Garantía: | 1 año |
| Requisito de memoria: | 4 bytes | Voltaje clasificado: | 11 vatios |
| Gama del voltaje de salida: | 5 voltios de DC y 3,3 voltios de DC | Tarifa de la comunicación: | 16 salidas |

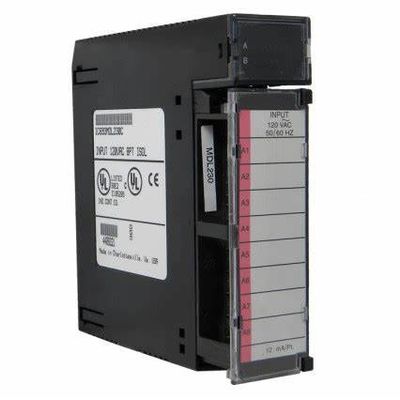

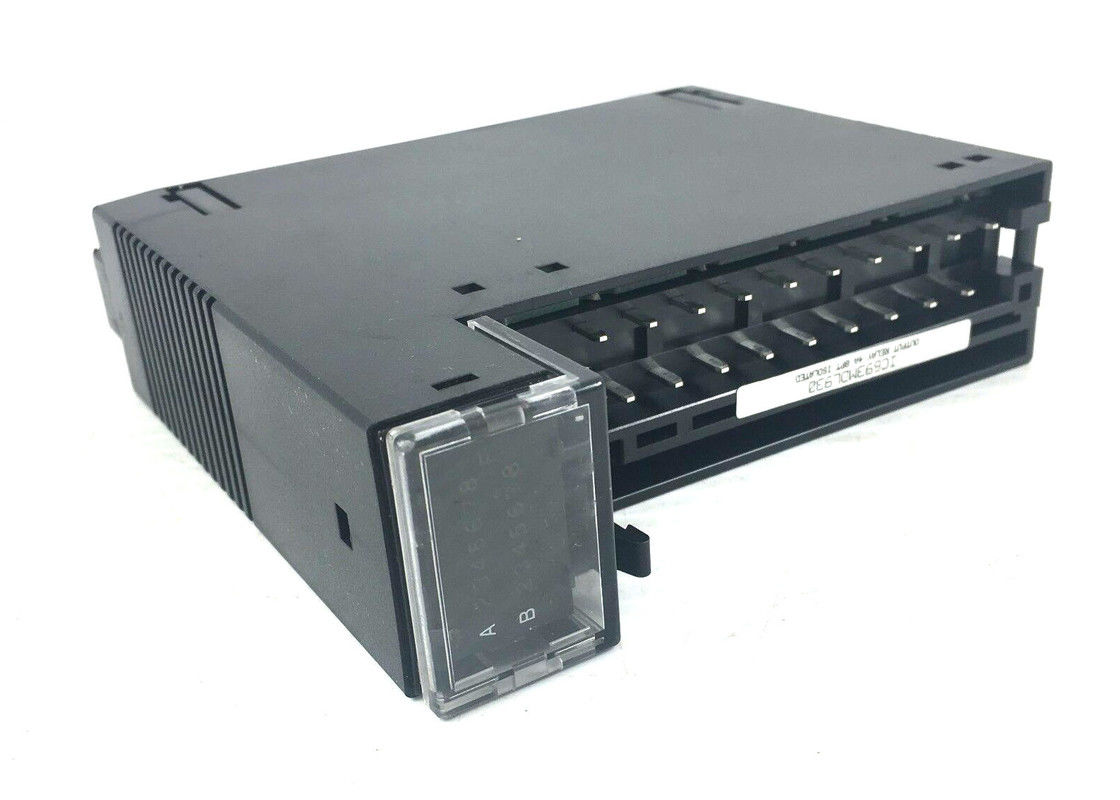

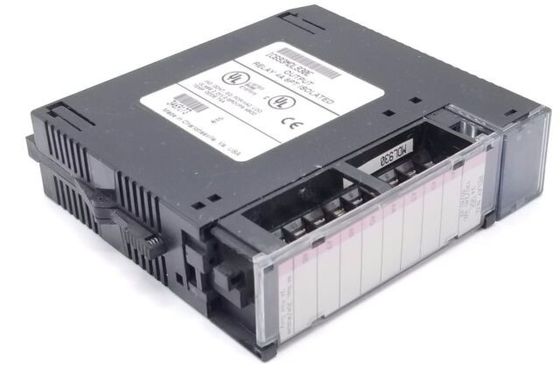

PUNTOS DISCRETO AC/DC DEL MÓDULO DE LA ENTRADA-SALIDA DE GE IC693MDL930 LOS 8 HICIERON SALIR 120/240 VAC RETRANSMISIÓN DE 5/24/125 VDC NORMALMENTE ABIERTA
Información de producto GE IC697CPM790:
El módulo de GE Fanuc IC693MDL930 es un módulo de salida aislado de la retransmisión. Es compatible con la familia del PLC de la serie 90-30 y puede ser instalado en cualquier ranura vacante de una placa de base de 5 ranuras o de 10 ranuras. Ocho canales normalmente abiertos de la retransmisión están disponibles en el módulo y pueden ser utilizados para controlar cargas conectadas del usuario tales como solenoides, indicadores, y arrancadores de motor. Cada canal de salida tiene una capacidad actual que cambia de 4 amperios que todos los canales de salida se aíslan de uno a y cada canal tiene su propio terminal de salida común de poder. El poder para los dispositivos del campo necesita ser suministrado por los usuarios. Los fusibles integrados no están disponibles en el módulo IC693MDL930. Un indicador del LED se proporciona para cada uno de los canales de salida en el módulo IC693MDL930.
El módulo IC693MDL930 es clasificado para 24 voltios de DC y 120/240 voltio de CA. Para la corriente continua, la gama del voltaje de funcionamiento es de 5 a 30 voltios DC, y para la corriente ALTERNA, la gama del voltaje de funcionamiento es 5 a 250 voltios de CA (en 50 a 60 Hertz). El lado del campo al aislamiento lateral de la lógica en el módulo IC693MDL930 es 1500 voltios. El grado de la carga máxima para el módulo IC693MDL930 es 20 amperios para la instalación de la UL. La carga mínima es 10 miliamperios y la corriente máxima de la avalancha es 5 amperios. Los tiempos de respuesta por intervalos del máximo son ambos 15 milisegundos. El consumo actual interno de 5 voltios de la placa madre de fuente de energía es 6 miliamperios cuando todas las salidas están prendido. El consumo actual interno de 24 voltios de placa madre es 70 miliamperios cuando todas las salidas están prendido. La gama de temperaturas de funcionamiento para el módulo IC693MDL930 es 0 a 50 grados de cent3igrado.
El IC693MDL930 es un módulo de salida discreto que es parte de la serie 90-30 series programables del regulador de la lógica (PLC), manufacturado antes por GE Fanuc, ahora debajo de Emerson Automation. Este módulo es una anchura de la solo-ranura, ocho (8) contacto normalmente abierto individualmente aislado (N.O.) de las salidas de la forma A que son compatibles para el uso con la serie 90-30 montajes modulares y integrados del módulo de la unidad central de proceso (CPU) como componente local y distribuido de la entrada-salida. Además, este módulo también apoya los sistemas modernos de RX3i y de RX7i como módulos de salida distribuidos. Este módulo es compatible para el uso con los arrancadores de motor, los dispositivos solenoide-actuados, y las luces indicadoras.
Las salidas del contacto IC693MDL930 tienen grados actuales de 4 amperios, máximos para las cargas resistentes por punto; 2 amperios para las cargas experimentales del deber por punto, y 20 amperios por el módulo para las instalaciones de la UL mientras que la carga mínima del módulo es 10 mA. Cada salida del contacto es operable en los voltajes nominales de 24 VDC y 120/240 VDC mientras que las gamas del voltaje de funcionamiento son 5-30 VDC/5-250 VAC en una frecuencia de 50/60 herzios. También genera una corriente máxima de la avalancha de 5 amperios mientras que el tiempo de respuesta máximo del canal es el ms 15 para ambos transición de señal por intervalos.
Este módulo tiene un consumo de energía interno de 6 mA con todas las salidas de un autobús de cinco voltios en la placa madre y de 70 mA con todas las salidas del autobús de la retransmisión 24V en la placa madre. Con el aislamiento individual, cada canal de salida puede actuar en diversos voltajes que proporcionan flexibilidad operativa máxima. Los grados del aislamiento del módulo son 1500 voltios entre el lado del campo y el lado de la lógica y 500 voltios entre los canales.
Características:
Sola CPU de la ranura
¿? Proporciona 1 MBYTE de la memoria batería-apoyada en
la misma ranura (hasta 512 kilobytes de disponible para uso de
programa de aplicación del diagrama de la escalera)
¿? Cálculos de la coma flotante de las ayudas
¿? Hasta las entradas 12K y las salidas discretas (cualquier mezcla -
modo a una cara solamente); 2048 votaron las entradas discretas, 2048
salidas discretas votadas
Hasta las entradas análogas 8K (modo a una cara solamente) y
salidas analógicas 8K (modo a una cara solamente); 1024 votaron
entradas análogas
¿? 0,4 microsegundos por la función boleana
¿? 64 megaciclos, microprocesador 80486DX2
¿? Entrada-salida entrada-salida de las ayudas IC660/IC661 (e IC697 en el modo a una cara único)
¿? Programado por MS-DOS, o el software de Windows
productos que corren en Windows 95 o Windows
NT sobre Ethernet TCP/IP o con el SNP
puerto.
¿? Memoria configurable de los datos y del programa
¿? reloj Batería-apoyado del calendario
¿? Interruptor de modo de tres posiciones de operación
¿? Acceso controlado de la contraseña
¿? Memoria remota del keyswitch del programador
protección
¿? Cuatro LED de estados
Más información:
| Voltaje clasificado | 24 voltios de DC, 120/240 VAC (de nominal - considerar la tabla siguiente para las excepciones) |
| Voltaje de funcionamiento | 5 a 30 voltios de DC |
| 5 a 250 VAC, 50/60 herzios | |
| Salidas por el módulo | Ocho salidas aisladas |
| Aislamiento: | |
| Campo a la placa madre y a la tierra de marco |
250 VAC de continuo; 1500 VAC para 1 minuto |
| De punto a punto | 250 VAC de continuo; 1500 VAC para 1 minuto |
| Carga máxima | 4 amperios de máximo resistente por salida |
| 2 amperios de deber experimental por salida | |
|
20 amperios de máximo por el módulo para las instalaciones de la UL La carga máxima depende de la temperatura ambiente como se muestra abajo |
|
| Carga mínima | 10mA |
| Avalancha máxima | 5 amperios |
| El tiempo de respuesta | 15ms maximum1 |
| De tiempo de respuesta | 15ms maximum1 |
| Consumo de energía | 6mA (todo hace salir encendido) a partir del autobús de 5 voltios en placa madre |
| 70mA (todo hace salir encendido) del autobús de la retransmisión 24V en placa madre | |
| 1 cuando este módulo se utiliza con la fuente de corriente continua IC695PSD040 o PSD140, las precauciones especiales deben ser tomadas porque los marginados en el voltaje de la fuente serán considerados por este módulo y pueden causar marginados de la retransmisión. | |
| IC694MDL230 | 120 VAC de entrada aislada (8 puntos) |
| IC694MDL231 | 240 VAC de entrada aislada (8 puntos) |
| IC694MDL240 | 120 VAC de entrada (16 puntos) |
| IC694MDL241 | 24 entradas de VAC/VDC (16 puntos) |
| IC694MDL250 | 120 VAC de entrada aislada (16 puntos) |
| IC694MDL260 | 120 VAC de entrada (32 puntos) ** |
| IC694MDL632 | 125 VDC de entrada (8 puntos) |
| IC694MDL634 | 24 VDC de entrada, lógica de la negativa/posición (8 puntos) |
| IC694MDL645 | 24 VDC de entrada, lógica de la negativa/posición (16 puntos) |
| IC694MDL646 | 24 VDC de entrada, lógica de la negativa/posición, filtro de 1 milisegundo (16 puntos) |
| IC694MDL654 | 5/12 VDC (TTL) entró, lógica negativa/de la posición, (32 puntos) |
| IC694MDL655 | 24 VDC de entrada, lógica de la negativa/posición, 1 ms, (32 puntos) |
| IC694MDL660 | 24 VDC de entrada (32 puntos) ** |
| IC694ACC300 | Módulo entrado del simulador (8 puntos) |
