El AB 2198-H008-ERS2 pico de 6,3 amperios actual hizo salir de entrada de 1 y de 3 la fase 190 - 528 el VAC
Sobre 2198-H008-ERS2:

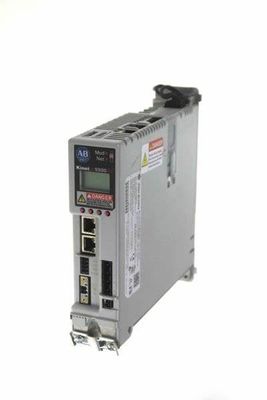

El AB 2198-H008-ERS2 es una impulsión serva de Ethernet I/P de Kinetix 5500. Esta impulsión ofrece un puerto de comunicación integrado dual de Ethernet I/P que permiten a esta impulsión conectar con una red de Ethernet existente con el propósito de ejecutar de la integración y del esfuerzo de torsión seguro integrado de la función (STO). Esta impulsión es operación cuando está suministrada 195… 264V rms, monofásicos (el nom 240V); 195… 264V rms, trifásicos (nom 240V) y 324… 528V rms, trifásicos (nom 480V).
Estos voltajes de entrada permiten a la impulsión entregar los grados de potencia de salida y actuales de 0,5 kilovatios en 195… 264V rms, monofásicos; 0,8 kilovatios en 195… 264V rms, trifásicos y 1,6 kilovatios en 324… 528V rms, corriente de salida trifásica así como continua (0-peak) de 3,5 A, corriente de salida continua (rms) de 2,5 A, corriente de salida máxima (0-peak) de 8,8 A y corriente de salida máxima (rms) de 6,25 A.
Esta impulsión apoya la integración a ControlLogix 5570, a ControlLogix 5580, a CompactLogix 5370, o a CompactLogix 5380 reguladores que usan al diseñador de Logix del estudio 5000. Éste es el método de la integración de la premier donde los parámetros de la impulsión pueden convertirse en parte del programa de usuario y procesada por el regulador de Logix. Esto permite la configuración dinámica y las asignaciones de la impulsión, minimizando la necesidad de la intervención humana y de la interrupción de proceso.
Los conectores disponibles instalados a esta impulsión son conector de la reacción del motor (frecuencia intermedia), entradas de Digitaces (IOD) conector, conector del freno del motor (porque), conector del resistor de desviación (RC), conector de la energía de entrada de las tuberías de la CA (IPD), conector del autobús de DC (DC) (bajo cubierta), conector de la energía de entrada de control 24V (CP) y conector del poder del motor (P.M.). Esta impulsión apoya la instalación de amontonamiento cero que se utiliza idealmente en espacios mínimos y apretados del panel.
La impulsión actúa en las diversas configuraciones, independientes y multiaxiales: el híbrido compartido de AC/DC compartió AC/DC, la CA compartida y DC compartido. Provee de una solución rentable del movimiento, entregando alto rendimiento y capacidad de conversión a escala las bobinas del motor hechas juego para conducir los grados para el apresto optimizado del sistema (0,6 kilovatios a 1,6 kilovatios).
Aumentando la cartera de la arquitectura del alcance medio, este sistema del movimiento se diseña para conectar y para actuar con CompactLogix 5370 reguladores usando el ambiente y el apoyo del estudio 5000 del movimiento integrado en red de EtherNet/IP. El uso del diseñador de Logix del estudio 5000, versión 24,00 o más adelante debe ser utilizado. Con las ventajas de este sistema del movimiento, los usos del movimiento se pueden correr en una plataforma del solo control usando una sola red, simplificando el diseño, la operación, y el mantenimiento del equipo. La característica que se destaca sobre este modelo servo de la impulsión es su esfuerzo de torsión-apagado seguro vía su capacidad de la red de EtherNet/IP.
Esta característica trabaja típicamente adentro teniendo el GuardLogix 5570 o problema del regulador de la seguridad de GuardLogix 5370 del acuerdo un comando seguro del esfuerzo de torsión-Apagado (STO) sobre la red de EtherNet/IP; el 2198-H008-ERS2 integró la impulsión de la seguridad entonces ejecuta el comando.
- IMPULSIÓN SERVA
- KINETIX 5500
- 195-264 / 324-528 VAC
- FASE 3
- W/SAFETY
Típicamente, una corriente de la carga no es constante. Varía en un cierto plazo. Para la compatibilidad de la carga del pulso, las reglas de siguiente deben ser resueltas:
a) La demanda del poder del pulso debe ser debajo de 150% del poder nominal.
b) La duración del poder del pulso debe ser más corta que el tiempo dado un plazo del Poder-alza. (véase para hacer salir la sección)
c) (R.M.S.) la corriente de salida media debe estar debajo de la corriente de salida continua especificada. Si la corriente de R.M.S es más alta, la unidad responderá con una parada termal un poco después. Utilice la curva máxima del ciclo de trabajo (fig. 27-2) para comprobar si la corriente de salida media está debajo de la corriente nominal.
d) Para las altitudes más arriba los de 2000m reducen el cargamento del pulso (los 30W/1000m) o la temperatura ambiente
| Corriente de salida continua (0-peak) |
3,5 A |
| Voltaje entrado |
195… 264V rms, monofásicos (nom 240V); 195… 264V rms, trifásicos (nom 240V); 324… 528V rms, trifásicos (nom 480V); |
| Poder interno de la desviación |
30 W |
| Esfuerzo de torsión seguro de la característica (STO) |
Integrado |
| Tamaño de marco |
Talla 1 del marco |
| Peso |
3,0 libras (1,4 kilogramos) |
| Dimensiones |
1,97 x 8,90 x 8,46 en (50 x 226 x 215 milímetros) |
| Seguridad integrada sobre Ethernet/IP |
Sí |
| Voltaje de la impulsión de Nom |
240 V (monofásico); 240/480 V (trifásico) |
| Corriente de salida máxima |
6,3 amperios |
| Seguridad Hardwired |
No |
| UPC |
885630902661 |
Siga estos pasos para montar la impulsión en las configuraciones de solo-AXIS.
1. observe estos requisitos de liquidación al montar una sola impulsión al panel:
• La liquidación adicional se requiere para los cables y los alambres o el sistema de la conexión del compartir-autobús conectado con el top de la impulsión.
• Se requiere la liquidación adicional si otros dispositivos están instalados sobre y/o debajo de la impulsión y tienen requisitos de liquidación sus los propio.
• La liquidación adicional a la izquierda e a la derecha de la impulsión se requiere cuando está montada adyacente al equipo sensible del ruido o a maneras limpias del alambre.
• La profundidad mínima recomendada del gabinete es 300 milímetros (11,81 adentro.).
1606-XLE120E y 1606-XLE120EC 24V, 5A; Entrada la monofásico
Instrucciones para la operación bifásica:
a) se permite la conexión entre fases de A mientras el voltaje de abastecimiento esté debajo de 240V (el +10%).
b) utiliza un fusible o un disyuntor para proteger la entrada de N. La entrada de N internamente no se protege y en este caso está conectada con un alambre caliente
Adisadvantages:
A. La fuente de alimentación culpable no puede ser reconocida. El LED verde todavía estará prendido puesto que reverso-se acciona de la otra fuente de alimentación.
B. No cubre fracasos tales como un cortocircuito interno en el lado secundario de la fuente de alimentación. En - tan virtualmente casi imposible - un caso, la unidad defectuosa se convierte en una carga para las otras fuentes de alimentación y el voltaje de salida no se puede mantener más.
Otro módulo: Los módulos de la entrada-salida de SLC 500 Digitaces entraron números de catálogo1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Números de catálogo de la salida1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Números de catálogo de la entrada-salida de la combinación1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
Modelos similares:
| 2198-H003-ERS |
De Kinetix 5500 de la impulsión serva, de 2,5 amperios de pico de entrada de la salida actual, de 1 y de 3 fase 190 - 528 VAC |
| 2198-H003-ERS2 |
De Kinetix 5500 de la impulsión serva, de 2,5 amperios de pico de entrada de la salida actual, de 1 y de 3 fase 190 - 528 VAC |
| 2198-H008-ERS |
De Kinetix 5500 de la impulsión serva, de 6,3 amperios de pico de entrada de la salida actual, de 1 y de 3 fase 190 - 528 VAC |
| 2198-H008-ERS2 |
De Kinetix 5500 de la impulsión serva, de 6,3 amperios de pico de entrada de la salida actual, de 1 y de 3 fase 190 - 528 VAC |
| 2198-H015-ERS |
De Kinetix 5500 de la impulsión serva, de 12,5 amperios de pico de entrada de la salida actual, de 1 y de 3 fase 190 - 528 VAC |
| 2198-H015-ERS2 |
De Kinetix 5500 de la impulsión serva, de 12,5 amperios de pico de entrada de la salida actual, de 1 y de 3 fase 190 - 528 VAC |
| 2198-H025-ERS |
Impulsión serva de Kinetix 5500, salida actual de pico de 20 amperios, de entrada de 3 fase 190 - 528 VAC |
| 2198-H025-ERS2 |
Impulsión serva de Kinetix 5500, salida actual de pico de 20 amperios, de entrada de 3 fase 190 - 528 VAC |
| 2198-H040-ERS |
Impulsión serva de Kinetix 5500, salida actual de pico de 32,5 amperios, de entrada de 3 fase 190 - 528 VAC |
| 2198-H040-ERS2 |
Impulsión serva de Kinetix 5500, salida actual de pico de 32,5 amperios, de entrada de 3 fase 190 - 528 VAC |
| 2198-H070-ERS |
Impulsión serva de Kinetix 5500, salida actual de pico de 57,5 amperios, de entrada de 3 fase 190 - 528 VAC |
| 2198-H070-ERS2 |
Impulsión serva de Kinetix 5500, salida actual de pico de 57,5 amperios, de entrada de 3 fase 190 - 528 VAC
|
