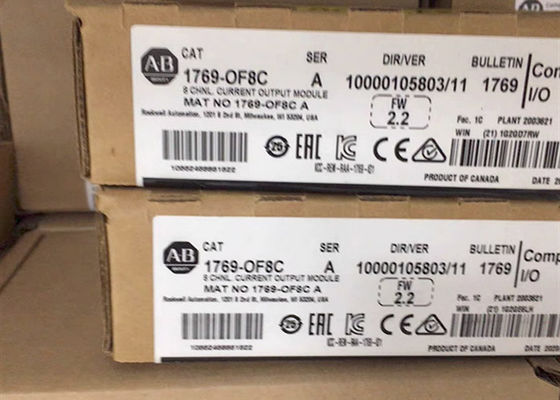

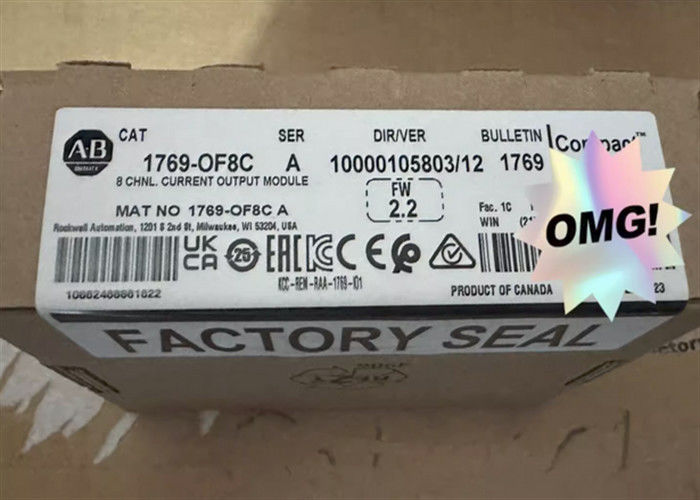

Name: 1769-OF8C AB Digital yo módulo AB Analog Output Module de O
Brand: Wisdomlong Technology CO.，LTD
SKU: 1769-OF8C
Price: 1.00 USD
Availability: InStock

Inicio Productos Digitaces yo módulo de O

1769-OF8C AB Digital yo módulo AB Analog Output Module de O

Datos del producto:

Lugar de origen:	Japón
Nombre de la marca:	AB
Certificación:	CE
Número de modelo:	1769-OF8C

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	Negotiated
Detalles de empaquetado:	Nueva original
Tiempo de entrega:	3-5days
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	1000

Contacto

Descripción detallada del producto

marca:	AB	Tipo de producto:	Digitaces yo módulo de O
Número de parte:	1769-OF8C	Lugar del origen:	Japón
Gama de la señal::	4… 20mA, 0… 20mA	Grado de la temperatura::	-20… 55 Â°C (- 4… 131 Â°F)

1769-OF8C AB Digital yo módulo AB Analog Output Module de O

Especificaciones técnicas para 1769-OF8C

Marca AB
Ms del máximo 5 del índice de conversión (todos los canales)
Pedazo de la resolución 16
Gama 0-21 mA de la corriente de salida; 3,2 mA - 21 mA
Corriente de salida 0-20 mA/4-20 mA
No. de salidas ocho (8) salidas actuales
Exactitud total el ±0.35% completo en 25°C
Abra y cortocircuite la protección sí
Corriente máxima del cortocircuito 21 mA
Drenaje actual 145 mA en 5VDC; 185 mA en C.C. 24V
Diagnósticos del canal sobre o debajo-gama por el alambre de información mordido de la salida quebrado o alto de la resistencia de carga por la información mordida
Fabricante Rockwell Automation
No. 1769-OF8C del número de parte/del catálogo
Tipo módulo del módulo de la salida analógica
Serie 1769 de la entrada-salida compacta

Especificaciones para 1769-OF8C

Recinto	Ninguno
Línea de productos	CompactLogix
Tipo entrado	Corriente de salida
Cable de la comunicación	8 puntos
Peso del envío	2 libras
Dimensiones de envío	8 x 8 x 5 pulgadas
Tipo del convertidor	Sigma del delta
Salidas	8 de terminación única
Número de parte de la puerta del reemplazo	1769-RD
Tipo del alambre	Grados Copper-90
Tamaño del alambre sólido	AWG 22 a 14
Tamaño del alambre trenzado	AWG 22 a 16
Disipación de calor	2,69 vatios

Sobre 1769-OF8C

El AB 1769-OF8C es módulo compacto de la entrada-salida. Este módulo es compatible para el uso con el 1769 y algunos reguladores 1768 de CompactLogix así como con el MicroLogix 1500 reguladores. Este módulo es un módulo de la salida analógica, usado típicamente para conducir los elementos de control final (FCE) de un lazo de control así como entrega señales a los elementos de la recepción y de medición.

El 1769-OF8C ofrece principalmente ocho (8) canales de salida actual de terminación única, configurables para 0-20 mA y 4-20 mA. Ofrece el convertidor de digital a analógico de 16 bits (DAC), con la resolución específica de 15,59 pedazos, 0,323 µA/bit para 4-20 mA y 15,91 pedazos, 0,323 µA/bit para 0-20 mA. Tiene un índice de conversión de 5ms en todos los canales y respuesta de paso hasta la salida del 63% menos del ms de 2,9. La gama de la salida analógica es 0-21 mA y 3.2-21 mA.

Los elementos de control final típicos (FCE) que se pueden conducir por el 1769-OF8C son válvulas de control de modulación, las impulsiones variables de la frecuencia (VFD), posicionadores y otros dispositivos. Para ser utilizado en lazo del control automático, este módulo se puede integrar a un proporcional + el regulador del integral + del derivado (PID) que se integra dentro del procesador. Los elementos compatibles de la recepción y de medición que pueden recibir la señal de este dispositivo son los metros del panel, los madereros de datos, los divisores de la señal y el otro tipo similar de dispositivos.

El 1769-OF8C es un solo módulo de la anchura, eso se puede instalar a lo largo del montaje 1769 y 1768 de CompactLogix como entrada-salida local y de la pieza del estante de la entrada-salida de la extensión. Puede también ser utilizada con el regulador 1500 de MicroLogix.

El AB 1769-OF8C puede apoyar hasta 8 canales de salida actual análoga simultánea. Sobre el lado frontal del módulo, hay un indicador del LED que activa verde cuando el módulo no está experimentando problemas. Esta luz del LED de estado puede advertir a los usuarios si detecta una condición de anillo abierto. El módulo también tiene características de protección de la sobreintensidad de corriente y de la sobretensión. El módulo de salida actual de la serie de Logix del acuerdo 1769-OF8C requiere 24 voltios que DC valoró la fuente de la alimentación externa e incluye el aislamiento de la tierra de la canal-a-tierra. Todas las salidas tienen una resolución de 16 bits. El módulo de salida 1769-OF8C incluye un bloque de terminales desprendible integral con la protección finger-segura para el cableado a los actuadores. Este bloque de terminales se puede encontrar detrás de una puerta en el frente del módulo de salida. La manera más común de cableado este módulo está encaminándolo debajo del módulo a los terminales de salida. El 1769-OF8C también tiene un equipo de la puerta del reemplazo y utiliza un alambre de cobre sólido con 22 por tamaño de 14 AWG. La impedancia de salida para el 1769-OF8C es más de 1 ohmio y ella se protege contra cortocircuitar. El módulo se construye para actuar en una gama de temperaturas de 0 a 60 grados de cent3igrado. Su exactitud en 25 grados de Celsius es el Â±0.35% del completo. El 1769-OF8C se envía con un peso aproximado de 0,28 kilogramos, y mide 4,65 pulgadas de x 1,38 pulgadas x 3,43 pulgadas.
