Estilo redundante de la caja del portador de la entrada-salida del módulo de fuente de alimentación del alto rendimiento de IC200CHS002J GE
Detalles rápidos redundantes del módulo de fuente de alimentación
Marca GE Fanuc
Serie Versamax
Fabricante GE Intelligent Platforms (anterior); Emerson Automation (actual)
Número de parte IC200CHS002
Serie VersaMax
Número de parte IC200CHS002
Tipo de producto portador de la entrada-salida del terminal del Caja-estilo
Terminales 36 del Caja-estilo
Módulo del portador de la entrada-salida de la descripción de producto
Estilo de la caja del estilo del módulo del portador
Altura de las dimensiones: longitud de 133,4 milímetros (5,25 adentro): 66,80 milímetros (2,63 adentro)
Sola talla 2,1 mm2 del alambre de cobre a 0,36 mm2
Tipo de la terminación del campo integrado
Tamaño dual del alambre de cobre hasta 0,86 mm2
No. del terminal de los terminales 36
El terminal aprieta 0,37 a 0,45 libras en un pie
Tamaño compatible del alambre AWG # 14 a AWG #22 para la sola conexión del alambre; AWG #18 para (2) la conexión del alambre dos
Por poder/los 8 amperios actuales de tierra
Grado del voltaje 0-264 VAC
Por el punto 2 amperios actuales
Grado actual, por punto 2 amperios
Grado actual por la tierra y el segmento del poder 8 amperios
Grado transitorio del voltaje hasta 300 VAC
Montaje del carril del estruendo
Montando la orientación horizontal
Montaje del top y de la parte inferior de la liquidación: 2 pulgadas (los 5.1cm) de lado: 1 pulgada (los 2.54cm)
OTROS PRODUCTOS SUPERIORES
| Motor de Yasakawa, SG del conductor |
Motor HC-, ha de Mitsubishi |
| Módulos 1C-, 5X- de Westinghouse |
Emerson VE, KJ |
| Honeywell TC, TK |
Módulos IC de GE - |
| Módulo de ABB |
Módulo 1756-, 1759 del AB - pantalla táctil 2711- |
| SR. de la impulsión de Mitsubishi, motor ha -, HC |
Emerson MoudlesVE-, KJ - |
| Motor A0-, impulsión de Fanuc |
Transmisor EJA- de Yokogawa |
| Transmisor 3051- de Rosemount |
Módulo 140- de Schneider |
| Motor de Panasonic, impulsión Mh |
Módulo 6ES-, pantalla táctil 6AV- de Siemens |

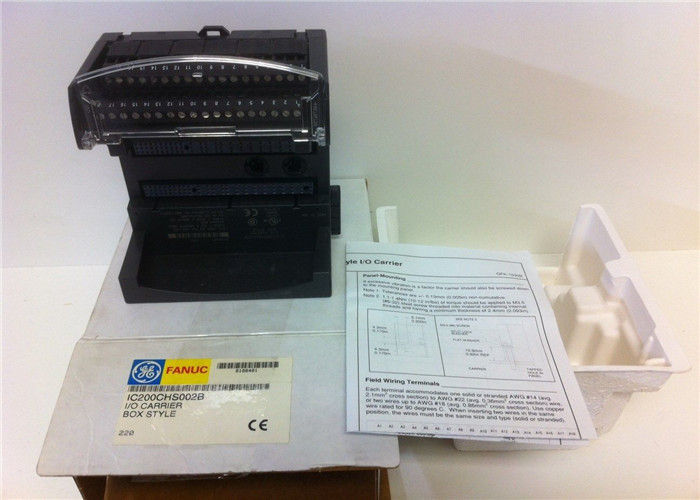

IC200CHS002 es un portador de la entrada-salida del Caja-estilo manufacturado por GE Fanuc para su serie de VersaMax. Este portador se comprende de 36 terminales del caja-estilo del IEC. El IC200CHS002 proporciona comunicaciones de la placa madre, el montaje, y el cableado del campo para un módulo de entrada-salida.
El IC200CHS002 tiene muchas características incluyendo su capacidad de apoyar el cableado para un máximo de 32 puntos de la entrada-salida más 4 conexiones de poder compartidas. El portador se equipa de un sistema de controles que cierran fácilmente determinados para asegurar la instalación apropiada del tipo correcto del módulo. Las llaves se fijan para hacer juego cerrar en el sótano del módulo, y del varón del portador-a-portador/de conectores hembra para facilitar la instalación rápida de conexiones en la placa madre sin la necesidad de cables o de herramientas adicionales. Un agujero del cierre de módulo se utiliza para asegurar el módulo al portador, y una puerta con bisagras protectora transparente cubre los terminales de conexión. Una tira terminal de la entrada-salida auxiliar permite el uso de los puntos de conexión transportados adicionales.
Durante el montaje, el IC200CHS002 rompe fácilmente sobre los 7,5 milímetros x el carril del estruendo de 35 milímetros. Es importante moler eléctricamente el carril del estruendo para proporcionar la protección del EMC. El carril debe tener un final resistente a la corrosión conductor, preferiblemente sin pintar. Para esos usos que requieran resistencia máxima a la vibración y al choque mecánicos, el IC200CHS002 debe panel-ser montado. Durante el hilo inductor, cada terminal debe acomodar un AWG sólido de /stranded de 14 al AWG de 22 o dos alambres hasta el AWG de 18.
Productos similares del módulo de fuente de alimentación redundante
El análogo IC670ALG230 entró la corriente 8 pintas. Agrupado
El análogo IC670ALG240 entró el canal actual 16
IC670ALG620 el canal de la IDT 4 aisló el alambre 3
Canal de IC670ALG630 TC 8
IC670ALG310 voltaje de salida análogo, 8 canal, +/-10V, 0 a 10V
Corriente/voltaje de la salida analógica IC670ALG320 4 pintas. Agrupado
Corriente de la salida analógica IC670ALG330, canal 8
Unidad de interfaz de autobús del genio IC670GBI002 (BIU)
IC670GBI102 120Vac/125Vdc accionó la unidad de interfaz de autobús del genio
Unidad de interfaz de autobús de IC670PBI001 Profibus, DP el 12M Baud
IC670CBL002 21" cable de la extensión de la entrada-salida
Cable IC670CBL003 para la base de la entrada-salida del estilo del conector (IC670CHS003), 2 metros, 18 AWG, conector en un extremo
Cable IC670CBL004 para la base de la entrada-salida del estilo del conector (IC670CHS003) a la base de la remuneración del empalme frío del TC (IC670CHS004), 1 metro, conector de acoplamiento en ambos extremos
IC670MDL233 120VAC entrada aislada 8 pintas
IC670MDL240 120VAC entró 16 pintas. Agrupado
IC670MDL241 240VAC entró 16 pintas, 2 grupos de 8
Posición de IC670MDL640 24VDC/negativa. La lógica entró 16 pintas. Agrupado
Posición de IC670MDL641 48VDC/negativa. La lógica entró 16 pintas. Agrupado
Posición de IC670MDL642 125VDC/negativa. La lógica entró 16 pintas. Agrupado
Posición de IC670MDL643 5/12Vdc/negativa. La lógica entró 16pt agrupado
Posición de IC670MDL644 24VDC/negativa. La entrada rápida 16pt de la lógica agrupó
