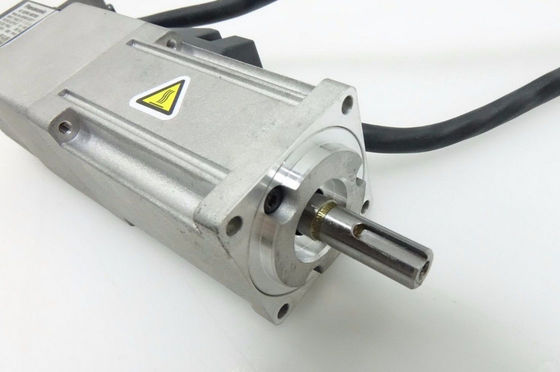

Número de parte MUMA012P1T
Motor servo del producto
Motor servo de la serie de MINAS E del nombre de producto
Las características condensan servo solamente para el control de posición.

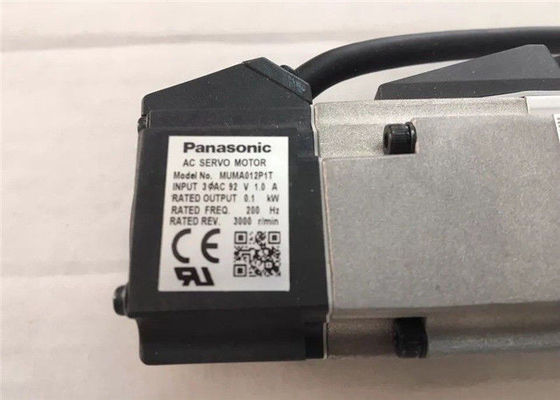

Número de parte MUMA012P1T
Tipo inercia ultrabaja
Recinto IP65
Alrededor recinto excepto la porción giratoria de extremo del eje y del leadwire de salida.
Las condiciones ambientales para más detalles, refieren por favor al manual de la instrucción.
Especificaciones del voltaje 200 V
Salida nominal 100 W
Actual clasificado (A (rms)) 1,0
Sostener el freno con
Masa (kilogramo) 0,70
Sello de aceite fuera
Chavetera del eje, golpecito de centro

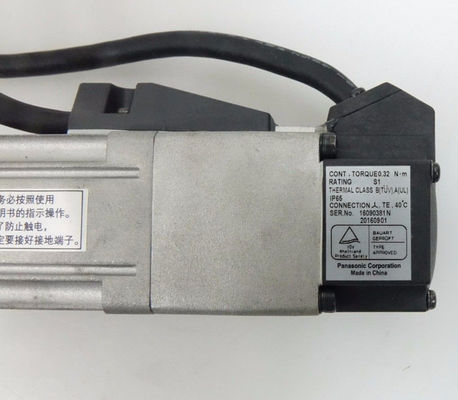

Esfuerzo de torsión clasificado (⋅ de N m) 0,32
Esfuerzo de torsión máximo máximo momentáneo (⋅ de N m) 0,95
Frecuencia regenerador del freno (épocas/minuto) sin la opción: Ningún límite
Con la opción: Ningún límite
Número de parte de la opción (resistor regenerador externo): DV0P2891
Sobre nota regenerador de la frecuencia del freno) 1. frecuencias regeneradores del freno representan la frecuencia de las paradas del motor de la velocidad clasificada con la desaceleración sin carga.
⋅ si la carga está conectada, frecuencia ser definido como 1 (m + 1), donde m = (momento de la carga de)/(de la inercia momento del rotor de inercia).
El ⋅ cuando la velocidad del motor excede la velocidad clasificada, frecuencia regenerador del freno está en la proporción inversa al cuadrado de (velocidad corriente/velocidad clasificada).
El ⋅ alimentación voltaje de fuente es AC115 V (en 100 V del voltaje principal). Si fluctúa el voltaje de fuente, la frecuencia está en la proporción inversa al cuadrado de (voltaje de fuente corriente /115) en relación con el valor en la tabla.
⋅ cuando la regeneración ocurre continuosly los casos tales como cambios de la velocidad de funcionamiento con frecuencia o la alimentación vertical, consultar nos o a un distribuidor autorizado.
Nota) 2. Si el esfuerzo de torsión eficaz está dentro del esfuerzo de torsión clasificado, no hay límite en freno regenerador.
Velocidad rotatoria clasificada (r/min) 3000
Velocidad máxima rotatoria clasificada (r/min) 5000
Momento de inercia del rotor (²) del ⋅ m de x10-4 kilogramo 0,036
Momento recomendado de ratio de la inercia de la carga y del rotor 30 veces o menos
El momento alrededor recomendado de ratio de la inercia de la carga y la nota) del rotor 3. consultan nos o a un distribuidor autorizado si el momento de la carga de inercia excede el valor especificado.
Codificador rotatorio: especificaciones 2500 P/r ampliados
Codificador rotatorio: Resolución 10000
