Sobre 1769-PA4

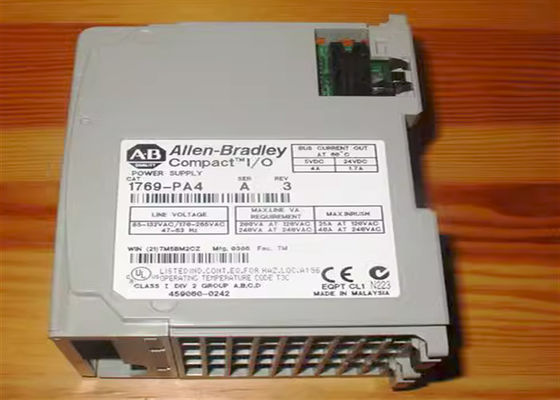

El AB 1769-PA4 es una fuente de alimentación de la entrada-salida de CompactLogix. Puede proporcionar de 120 a 240 voltios una corriente ALTERNA y de 24 voltios una corriente continua a los procesadores de CompactLogix 1769-L3x, a los reguladores, y a los módulos de la entrada-salida conectados con ella. Hasta 8 módulos pueden conectar con cada lado del 1769-PA4 para un máximo de 16 módulos para una fuente de alimentación. Esta fuente de alimentación proporciona 4A de la corriente en 5 voltios de DC o 2A en 24 voltios de DC. Este módulo mide 2,76 x 3,43 x 4,65 pulgadas y pesa aproximadamente 630 g (1,39 libras). Esta fuente de alimentación apoya el montaje del carril o del panel del estruendo. Tiene un recinto del abierto-estilo con el fusible integrado que es reemplazable con los números de parte Littelfuse 02183.15MXP o el Wickman 19195-3 se funde.
El 1769-PA4 tiene componentes que incluyan una palanca con una función de fijación, indicador de situación del LED, una puerta del autobús de la fuente de alimentación con los conectores movibles e inmóviles de una etiqueta de la identificación, del autobús (con los pernos masculinos y femeninos), los cierres de la etiqueta del letrero, superiores y más bajos del lengua-y-surco de las ranuras, superiores y más bajos del estruendo del carril, un bloque de terminales con la cubierta finger-segura, y una cubierta de vivienda para el fusible reemplazable.
Esta fuente de alimentación tiene un radio de acción a elección de voltaje de entrada de 85 a 265 voltios y 170-265 VAC a lo largo de una gama de frecuencia de la entrada de 47 a 63 Hertz. Su consumo de energía es alrededor 200 VA en 120 voltios de CA y 240 VA en 240 voltios de CA y su corriente máxima de la avalancha es 25 amperios en 132 voltios de CA. El 1769-PA4 tiene una capacidad actual de 4 amperios en 5 voltios de DC y uno de 2 amperios en 24 voltios de DC, un voltaje de entrada nominal de 120 a 220 voltios de CA, de un vatiaje de 18 vatios, y de un voltaje de salida de 24 voltios de DC. Su voltaje del aislamiento es continuo en 265 voltios de la potencia de entrada de la CA al sistema.

El producto de AB con el número de parte 1769-PA4 es un componente de CompactLogix que funciona como una fuente de alimentación de la entrada-salida. Este poder de la placa madre de las fuentes de alimentación de la entrada-salida de CompactLogix que se distribuye a los 1769 módulos compactos de la entrada-salida. Las fuentes de este alimentación son capaces de módulos que accionan de ambos lados de la unidad. Los módulos compactos de la entrada-salida se pueden instalar en cada lado de la fuente de alimentación de la extensión de la entrada-salida donde hasta ocho (8) módulos se pueden instalar para un total de 16 módulos compactos de la entrada-salida.

Esta fuente de alimentación ofrece la gama a elección de la entrada del voltaje de 85 a la CA 265V o 170 o la CA 265V. Antes de activar la fuente de alimentación, asegúrese de que la selección correcta está activada para prevenir daño al módulo. Este componente de la fuente de alimentación tiene una salida actual clasificada de 4.0A en 5VDC y 2.0A en 24VDC. Esta fuente de alimentación es compatible para las instalaciones en una asamblea de CompactLogix con un número elevado de salidas discretas y de módulos análogos.

Esta fuente de alimentación está instalada con un fusible interno. Este fusible se puede substituir por los números de parte Wickmann 19195-3.15A o Littelfuse 02153.15MXP.

El planeamiento de la fuente de alimentación es esencial en la construcción de una asamblea de CompactLogix que esto es debido al hecho de que la fuente de alimentación es el módulo referido por el requisito del grado de la distancia de la fuente de alimentación. Este requisito del módulo se debe seguir para mantener una configuración válida de CompactLogix. Incluyendo procesador y los módulos de comunicación, ningún módulo no debe exceder el grado definido de la distancia de la fuente de alimentación.
