1756-OF8 AB Módulo de la salida analógica de la resolución 15bit

CONEXIONES del módulo 128 LOGIX del puente de 1756-ENBT ControlLogix EtherNet/IP

Especificaciones

Fabricante Rockwell Automation
Protección 24V DC de la sobretensión
Recinto ningunos
Del cortocircuito de la detección corriente electrónicamente a 21 mA o menos limitada
Corriente de la detección del circuito abierto solamente
R-escalera DAC, monotonicity del método de conversión sin códigos que falta
Los datos dan formato a la coma flotante de 32 bits de IEEE del modo del número entero (dejó justificado, complemento de 2 s)
Resolución 15bit
Gama del voltaje de salida +/- 10VDC
Gama 0-20 mA de la corriente de salida
No. de corriente/de voltaje de las salidas ocho (8)
Marca AB
No. 1756-OF8 del número de parte/del catálogo
Serie ControlLogix
Tipo módulo del módulo de la salida analógica
Actual-voltaje de las salidas 8
Corriente de la placa madre (5Volts) 140 miliamperios
Corriente de la placa madre (24 voltios) 210 miliamperios
Bloques de terminales desprendibles 1756-TBNH, 1756-TBSH
Disipación de poder 4,9 vatios (máximos) en 60 Celsius
Bloques de terminales 1756-TBNH, 1756-TBSH de Removeable
Voltaje del aislamiento 50 voltios de continuo
UPC 612598171897
UPC 10612598171894
UNSPSC 32151705

OTROS PRODUCTOS SUPERIORES

Configuración de red de EtherNet/IP
Módulos de comunicación de EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 reguladores
Adaptadores de EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Interruptores integrados
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

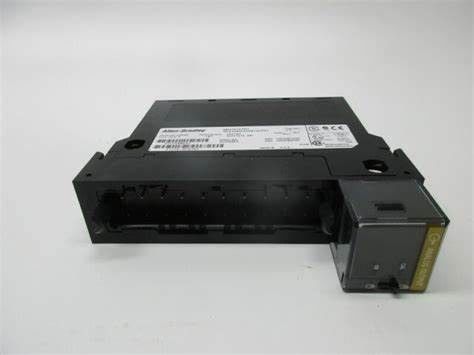

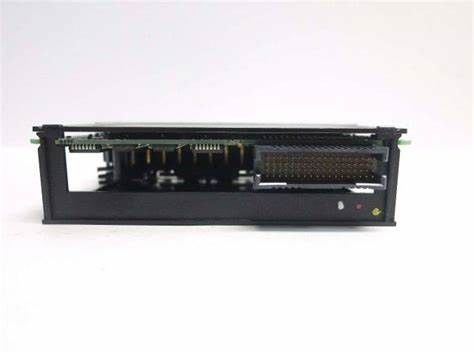

El AB 1756-OF8 es un módulo de la salida analógica que es parte de la plataforma de ControlLogix. Este módulo análogo se puede utilizar para controlar y para modular los dispositivos eléctricos y del campo, transmitir o retransmite las señales para interconectar con los instrumentos de medición y registradores o para cualquier otro propósito.

El 1756-OF8 viene con ocho (8) canales de la salida analógica configurables para +/-10VDC y 0-20 señales de la salida analógica del mA. Tiene una resolución de 15 pedazos a través de 21 mA - 650 nA/bit y 15 pedazos a través de 10.4V - 320 µV/bit con capacidad de la protección del circuito abierto, del cortocircuito y de la sobretensión.

La R-escalera DAC, monotonicity de las aplicaciones 1756-OF8 sin método de conversión que falta del módulo de los códigos y proporciona datos del registro bajo la forma de coma flotante de 32 bits de IEEE del modo del número entero (dejó justificado, complemento de 2 s). Tiene un rato de la exploración el ms 12 del ms para el formato de la coma flotante y 8 para el formato del número entero.

El 1756-OF8 requiere los bloques de terminales desprendibles para atar con alambre de las señales de entrada. Los bloques de terminales apropiados son 1756-TBNH y 1756-TBSH. Para 1756-TBNH, el tamaño aplicable del alambre es 0,33… 2,1 mm2 (AWG 22… 14) sólidos o alambre de cobre trenzado, clasificado en el °C 105 (el °F) 221 o mayor, máximo del aislamiento de 1,2 milímetros (3/64 adentro.) para la sola conexión y 0,33… 1,3 mm2 (del alambre AWG 22… 16) sólidos o alambre de cobre trenzado, clasificado en el °C 105 (el °F) 221 o mayor, máximo del aislamiento de 1,2 milímetros (3/64 adentro.) para la conexión doble del alambre. Cuando se utiliza 1756-TBSH, el tamaño apropiado del alambre es 0,33… (AWG 22… 14) sólidos 2,1 mm2, o el alambre de cobre protegido trenzado valoró en el °C 105 (°F) 221, o mayor, máximo del aislamiento de 1,2 milímetros (3/64 adentro.). Solamente la sola conexión del alambre es aplicable para el 1756-TBSH.

Cuando es operativo, tiene una deriva compensada de 50 PPM/grados Celsius y 0,1 PPM/grados de cent3igrado y la deriva temperatura-dependiente del aumento de 25 PPM/grados Celsius y 50 PPM/grados Celsius (actual). El módulo tiene un rato de la exploración de 12 milisegundos para la coma flotante y de 8 milisegundos para el número entero y tiene un error total del módulo de 0,15% (en modo del voltaje) y 0,3% (en modo actual). El módulo The1756-OF8 tiene un voltaje del aislamiento de 250 voltios usando el aislamiento reforzado probó 1350 voltios de CA por 2 segundos entre los canales de salida y la placa madre. Tiene códigos de una temperatura T4A (Norteamérica), T4 (ATEX), y T4 (IEC) y viene en un recinto del abierto-estilo. Las gamas de temperaturas operativas 1756-OF8'S entre 0 y 60 grados de cent3igrado y él se diseñan para mantener su función en un índice del choque de 30G y una vibración de 2G en 10 a 500 Hertz.

¿Se puede este módulo comprar con una garantía?

Sí, el 1756-OF8 viene con una garantía de un año libre de DO Supply, Inc.

¿Cuál es disipación del poder de este módulo?

El 1756-OF8 tiene una disipación de poder máxima de 4,9 vatios.

¿Dónde puedo enviar el 1756-OF8 que se reparará?

DO Supply, Inc. ofrece una variedad de servicios de reparación para el 1756-OF8.

¿Cuántos canales de salida hace el 1756-OF8 tienen?

El 1756-OF8 tiene ocho (8) canales de la salida analógica.

¿Cuál es la resolución del 1756-OF8?

El 1756-OF8 tiene 15 pedazos a través de 21 mA - 650 nA/bit y 15 pedazos a través de 10.4V - resolución de 320 µV/bit.

¿Hace este módulo venido con el aislamiento individual del canal?

No. El módulo con la identificación individual 1756-OF8I del aislamiento.
