AB 1747-CP3 0,3 vatios en 5 voltios de DC y 0,5 vatios en 2 voltios de ranura 0 de DC del chasis de SLC 500

AB 1747-CP3 0,3 vatios en 5 voltios de DC y 0,5 vatios en 2 voltios de ranura 0 de DC del chasis de SLC 500

Información de producto AB 1747-CP3:

Provee de todos los procesadores de SLC 500 datos análogos digital convertidos del termopar o del milivoltio (milivoltio), recibidos y almacenados en su tabla de la imagen. No requiere ninguna fuente de la alimentación externa mientras que recibe 5 voltios de DC y 24 voltios de corriente continua de la fuente de alimentación de SLC 500 a través de su placa madre.

Tiene dos sensores de la remuneración del frío-empalme (CJC) en vez de los voltajes compensados para conservar exactitud de la señal de entrada del termopar. Las transferencias de bloque son requeridas por este módulo en una configuración remota de la entrada-salida. Interconecta a los tipos J, K, T, E, R, S, B, y N del termopar, y acepta directo +/--50 milivoltio y +/--100 las señales de entrada análoga del milivoltio. El auto del módulo 1746-NT4 calibra en el ciclo inicial y siempre que se permita un canal. Tiene 5 indicadores de situación verdes del LED, uno para la situación del módulo y uno para cada uno de los cuatro canales.

El módulo 1746-NT4 tiene 4 canales de entrada aislados placa madre. Tiene un consumo actual de la placa madre de 60 mA en 5 voltios de DC y de 40 mA en 24 voltios de DC. Tiene un consumo de energía de la placa madre de 0,3 vatios en 5 voltios de DC y de 0,5 vatios en 2 voltios de DC, una resolución de 16 bits del convertidor, y una respuesta de paso de 12 a 300 milisegundos en el 95%. Tiene un ancho de banda del segundo período de la actualización 2,62 - 65,5 Hertz y 26 milisegundos - 1,2 y utiliza la modulación del sigma-delta para la conversión del A/D. Puede ser instalado en cualquier ranura excepto la ranura 0 del chasis de SLC 500. Utiliza dos alambres por el terminal con un tamaño máximo del alambre de 2,5 milímetros (AWG 14) y de 25 ohmios de impedancia máxima del cable. Para las entradas del termopar, utilice el alambre torcido protegido de la extensión del termopar; para las entradas del milivoltio, Belden 8761 o el alambre equivalente debe ser utilizado.

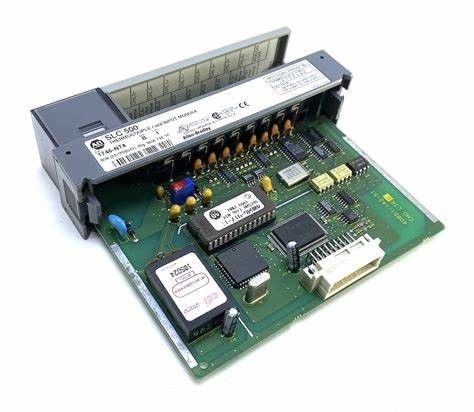

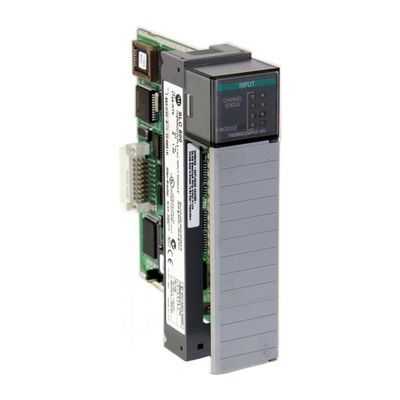

El 1746-NT4 es un módulo de AB usado con los sensores de termopar y las señales del milivoltio. Este módulo pertenece a la categoría del módulo de entrada análoga que pertenece a la familia de producto de SLC 500.

Ofrece ocho (8) entradas del termopar con cada canal que apoya una amplia variedad de tipos del termopar tales como J, K, T, E, S, R, las señales de B y de N. Compatible milivoltio incluyen +/- 50 milivoltio y +/- 100 milivoltio. Cada canal de entrada se construye con la detección quebrada del sensor puede indicar un circuito puesto en cortocircuito o abierto. Hay ajustes configurables cuando un circuito abierto se detecta por ejemplo cero, exclusivo y Downscale. Cuando se configura cero, la lectura del módulo se fuerza a cero (0). Cuando está fijada a Downscale, la lectura del módulo se fuerza a la lectura más baja mientras que las fuerzas exclusivas la lectura a la lectura máxima. Estos ajustes son útiles pues puede ser utilizada para diagnosticar rápidamente el estado de cada canal independientemente de los indicadores visibles del LED para cada canal. Los ajustes de la reacción de la falta se deben basar en la operación a prueba de averías del proceso.
