Especificaciones técnicas para 1756-A13

• Fabricante Rockwell Automation
• Marca AB
• Temperatura de funcionamiento, serie B 0°C a +60°C (+32°F a +140°F)
• No. de montar las etiquetas ocho (8)
• Orientación horizontal
• Corriente @ 24VDC 2,8 A/2.8 A de la placa madre
• Corriente @ 5.1VDC 15 A/6 A de la placa madre
• Corriente @ 3.3VDC 4A/4 A de la placa madre
• Corriente @ 1.2VDC 1,5 A de la placa madre
• No. de ranuras trece (13) ranuras
• Temperatura de funcionamiento, serie del °C +60 de C -25… (- °F) 13… +140
• Temperatura de almacenamiento -40°C a +85°C (- 40°F a +185°F)
• Humedad relativa 5 a los 95% (sin la condensación)
• No. 1756-A13 del número de parte/del catálogo
• Serie ControlLogix
• Tipo chasis del módulo
• Montaje del soporte del panel
• La tierra funcional de la tierra del tamaño del alambre - alambre de cobre sólido o trenzado de 8,3 mm2 (AWG 8) valoró en el °C 90 (el °F) 194 o mayor tierra protectora de la tierra - alambre de cobre sólido o trenzado de 2,1 mm2 (AWG 14) valoró en el °C 90 (el °F) 194 o mayor
• Ranuras 13
• Disipación de poder 5,4 vatios (máximos)
• Dimensiones 24 x 30 x 8 pulgadas
• Libras del peso 4,2 (1,9 kilogramos)
• El recinto se abre
• Corriente de la placa madre (5 voltios de DC) 10 amperios
• Corriente de la placa madre (24 voltios de DC) 2,8 amperios

Sobre 1756-A13

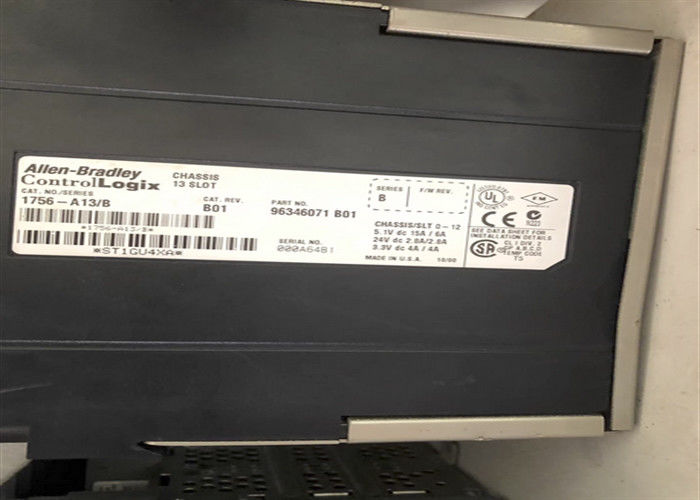

El 1756-A13 es un chasis de ControlLogix de AB. Este chasis proporciona la vivienda del módulo, proporcionando 13 ranuras del módulo donde los reguladores de ControlLogix y los módulos de la entrada-salida pueden ser instalados. Independientemente de proporcionar las ranuras de montaje, los chasis también para recibir el conjunto de circuitos electrónico que construyen la placa madre. La placa madre distribuye la corriente que es utilizada por cada uno del módulo para activar el conjunto de circuitos individual para funcionar correctamente.

El 1756-A13 apoya el montaje horizontal solamente. Requiere el tamaño de gabinete mínimo de 60,9 x 76,2 x 20,3 cm (24 x 30 x 8 adentro.) para la instalación y pesa 1,90 kilogramos (4,2 libras). Está instalado directamente al subpanel del recinto vía las etiquetas de montaje proporcionadas situadas en el top y la parte inferior del chasis. Instale este chasis en una gama de temperaturas de 0… °C 60 (el °C 32… 140 °F) para el chasis de la serie A y de B y -25… +60 (- °F) 13… +140 para el chasis de la serie C. Tiene el grado de funcionamiento de la vibración de 2 g @ 10… 500 herzios y grado de funcionamiento del choque de 30 G. Este chasis se puede utilizar con las 5580 familias de producto de Logix 5560, 5570 y.

El 1756-A13 tiene consumo actual de la placa madre de 1,5 A @ 1.2VDC; 4A/4A @ 3,3 VDC; 15 A/6 A @ 15 A/6 A y 2,8 A/2.8 A @ 24VDC. Tiene disipación de poder de 5,4 vatios con un tipo abierto grado del recinto.
