Entradas del módulo 16 de la entrada-salida del AB 1746-NI16I configurables para 0 a 20 mA 4 a 20 mA

El módulo de la entrada-salida del AB 1746-NI16I tiene dieciséis (16) entra configurable para 0 a 20 mA 4 a 20 mA

Información de producto AB 1746-NI16I:

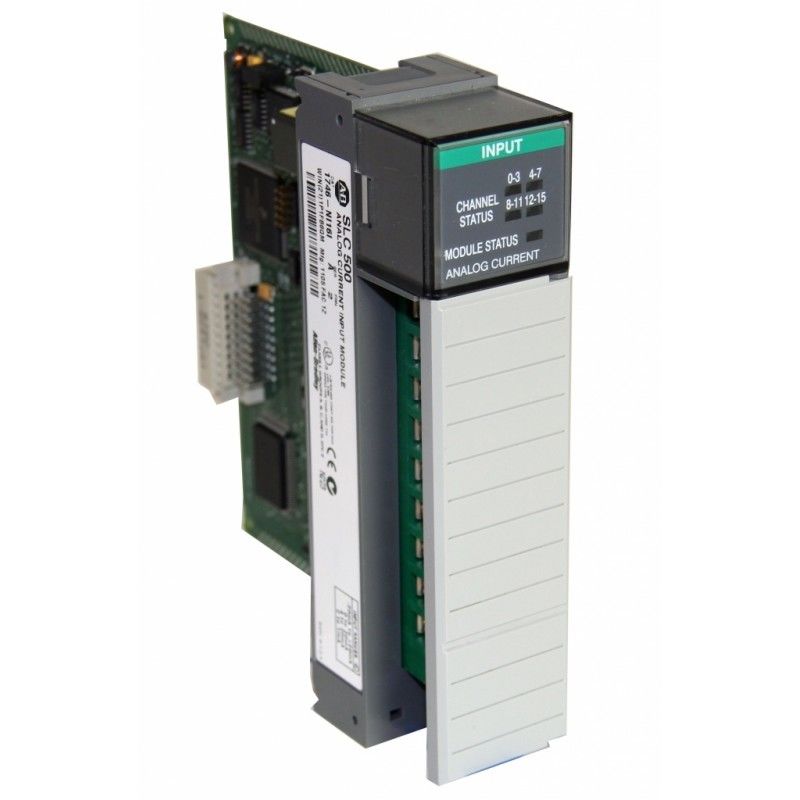

Allen Bradley 1746-NI16I es un módulo entrado análogo, con la resolución de 16 bits y 16 canales de entrada. Este módulo entra en una categoría del voltaje de -20 a 20 mA. Su corriente de la placa madre en 5 voltios es 125 mA, mientras que 24 voltios de resultados en 75 mA. Su consumo de energía de la placa madre es 2,425 vatios de máximo (0,625 vatios en 5 voltios de DC y 1,8 vatios en 24 voltios de DC). La gama del voltaje de modo común de este módulo está +/--10,25 voltios en relación con el terminal común análogo.

Esta unidad tiene una humedad relativa del 5% al 95% sin la condensación. Su gama de temperaturas de funcionamiento es -25 a 60 grados de Celsius (- 13 a 140 grados de Fahrenheit) mientras que sus mentiras inoperativas de la temperatura entre -40 y 85 grados de Celsius (- 40 y 185 grados de Fahrenheit). Su impedancia de entrada es 249; su entrada máxima del voltaje es voltios ±8 entre el cualquier de la entrada terminal análogos comunes y, y la entrada actual máxima es ±30 mA. La disipación termal de este módulo es 2,43 vatios, y el conector de AIFM de este módulo es 25 el perno D-SHELL.

Al instalar los módulos en el chasis, no es necesario quitar los bloques de terminales del módulo. Sin embargo, si se quita el bloque de terminales, utilice la etiqueta situada al lado del bloque de terminales para identificar la ubicación y el tipo de módulo.

Las entradas análogas se utilizan para interconectar variables de proceso análogas para medir su magnitud. Se utiliza para supervisar o utilizó sobre todo como señal de retorno para que los sistemas de control de lazo cerrado ejecuten control manual o automático con el uso del algoritmo del Proporcional-Integral-derivado de los métodos de control típicamente (PID). Sin esta señal de retorno, el control automático no puede ser ejecutado completamente.

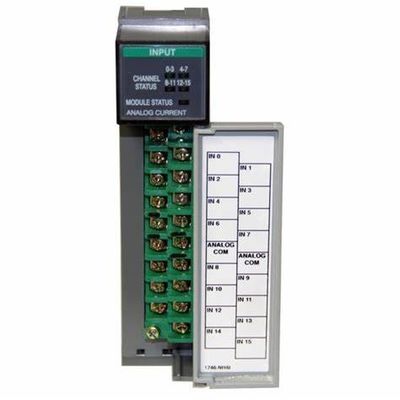

Los 16 canales de entrada de alta impedancia se pueden atar con alambre como entradas de terminación única. El módulo proporciona un interfaz directo a los tipos siguientes de la entrada:
• C.C. de ±10V
• 1 a C.C. 5V
• 0 a C.C. 5V
• 0 a C.C. 10V
• 0 a 20 mA
• 4 a 20 mA
• ±20 mA
• 0 a 1 mA
