Regulador de la automatización programable de IC695ALG626 GE PACSystem RX3i 450 mA
Especificaciones para el regulador programable IC695ALG626 de la lógica del PLC
Marca GE Fanuc
Serie PACSystem RX3i
Fabricante Emerson Automation
Número de parte IC695ALG626
Módulo de entrada análoga sin aislar de la descripción de producto
No de los canales dieciséis (16) de terminación única; Ocho (8) entradas diferenciadas
El tipo análogo del módulo entró comms de w/HART
Gama del voltaje +/--10 V DC, 0 a 10 V DC, +/--5 V DC, 0 a 5 V DC, 1 V DC a 5V DC
HART Protocol Supported; HART Version 5,0
Señales entradas, corriente 0-20 mA; 4-20 mA; +/--20 mA;
Gama actual 0 a 20mA, 4 a 20mA, ±20mA
Número de las entradas 16 de terminación única o de 8 canales de entrada diferenciados
Señales entradas, voltaje +/- 50 milivoltio; +/- 150 milivoltio; +/-10VDC; 0-10 VDC; +/-5VDC; 0-5 VDC y 1 - 5 VDC
Poder interno 3.3V: 600mA, 5V: 450 mA
Filtro entrado configurable 8 herzios, 12 herzios, 16 herzios, 40 herzios, 200 herzios, 500 herzios
De almacenamiento de Fahrenheit de la temperatura -40 a +185 grados
La resolución 24 del módulo mordió el ADC convertido a la coma flotante o al número entero
De funcionamiento de Fahrenheit de la temperatura 32 a 140 grados
Los datos entrados dan formato a configurable como coma flotante número entero de 32 bits o de 16 bits de IEEE en un campo de 32 bits
Humedad 5 al 95%, sin condensación
Sobretensión ±60 VDC continua, máximo
Sobreintensidad de corriente ±28mA continua, máximo
Máximo del tiempo de detección del circuito abierto segundo 1
¿Impedancia de entrada >100 k? entradas del voltaje
¿Resistencia entrada actual 249? el ±1%
Autocalibration se realizó durante prisionero de guerra
OTROS PRODUCTOS SUPERIORES
| Motor de Yasakawa, SG del conductor |
Motor HC-, ha de Mitsubishi |
| Módulos 1C-, 5X- de Westinghouse |
Emerson VE, KJ |
| Honeywell TC, TK |
Módulos IC de GE - |
| Módulo de ABB |
Módulo 1756-, 1759 del AB - pantalla táctil 2711- |
| SR. de la impulsión de Mitsubishi, motor ha -, HC |
Emerson MoudlesVE-, KJ - |
| Motor A0-, impulsión de Fanuc |
Transmisor EJA- de Yokogawa |
| Transmisor 3051- de Rosemount |
Módulo 140- de Schneider |
| Motor de Panasonic, impulsión Mh |
Módulo 6ES-, pantalla táctil 6AV- de Siemens |

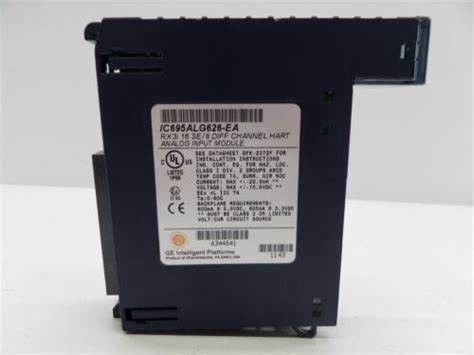

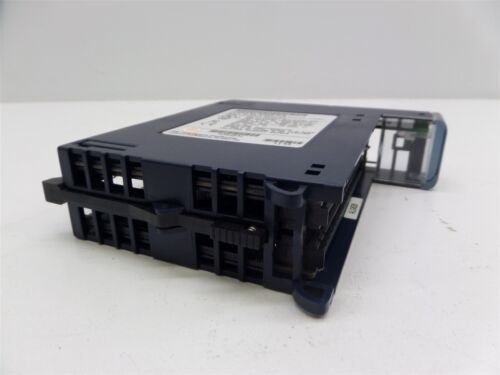

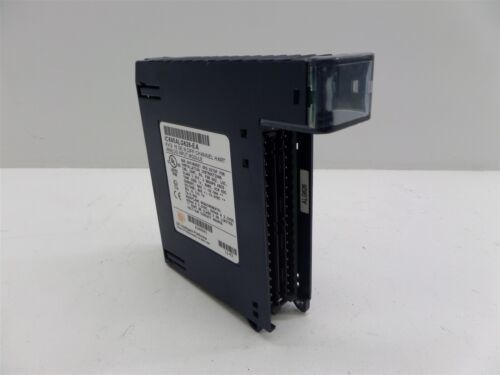

El IC695ALG626 es un módulo de entrada análoga capaz (CIERVO) 5,0 remotos direccionables del transductor de la carretera de la plataforma de PACSystem RX3i. Este módulo es fabricado previamente por la plataforma inteligente de GE (IP de GE) que fue adquirida recientemente por Emerson Automation. Este módulo se utiliza principalmente para interconectar con los instrumentos análogos del campo que las variables de proceso de las medidas y transmitir la medida al elemento de recepción tal como el IC695ALG626 para procesar. Con esto, el IC695ALG626 se puede utilizar con los instrumentos del campo que proporcionan 0 a 20mA, 4 a 20mA, las señales actuales y ±10V, 0 del ± 20mA a 10V, ±5V, 0 a 5V, 1 a las señales del voltaje 5V.
El IC695ALG626 es capaz de proporcionar dieciséis (16) canales de entrada si está configurado para las entradas de terminación única y ocho (8) entradas para el cableado diferenciado. Con la ayuda para el protocolo del CIERVO, cada canal se puede comunicar con un comunicador externo del CIERVO para tener acceso no sólo a la lectura pero a otros parámetros del CIERVO también.
El IC695ALG626 viene con el indicador de situación del LED tal como AUTORIZACIÓN del módulo, situación y TB LED del campo. La AUTORIZACIÓN LED del módulo se utiliza a indica un módulo correctamente configurado cuando el LED es verde sólido encendido; con error si lentamente centella verde o el ámbar; Módulo configurado no correctamente al centellar rápidamente; ningún del poder presente defectuoso o cuando el módulo LED está apagado. El LED de estado de The Field es verde sólido encendido que no indica ninguna falta en los canales permitidos y cuando el bloque de terminales está presente; La luz ámbar representa un canal del módulo está en estado criticado y del LED representa un bloque de terminales desconectado o incorrectamente instalado. La TB LED es roja encendido cuando el bloque de terminales no está conectado; Verde del Lit cuando el bloque de terminales está conectado y apagado si no hay poder de la placa madre presente.
El módulo de GE Fanuc IC695ALG626 es un módulo entrado análogo con las capacidades remotas direccionables de la comunicación de la versión 5,0 del transductor del CIERVO o de la carretera en cada canal y 4 módems internos del CIERVO. Este módulo ofrece 8 canales de entrada diferenciados y 16 de terminación única. El módulo de entrada análoga de GE Fanuc IC695ALG626 tiene una gama del voltaje de +/--10 voltios DC, 0 a 10 voltios de DC, +/--5 voltios DC, 0 a 5 voltios de DC, o 1 a 5 voltios de DC. La gama actual de la configuración para los canales de entrada puede ser o 0 a 20 miliamperios, 4 a 20 miliamperios, o +/--20 los miliamperios. El módulo de entrada análoga de GE Fanuc IC695ALG626 se debe configurar para una gama actual entre 4 a 20 miliamperios si los canales están utilizando comunicaciones del CIERVO.
El módulo de entrada análoga de GE Fanuc IC695ALG626 con la comunicación del CIERVO está instalado en la placa madre universal del PLC de RX3i PacSystem. La unidad permite la inserción o el retiro del módulo de una placa madre universal en el RX3i PacSystem cuando todavía está conectada para accionar. El módulo es completamente software-configurable sin usar puentes del módulo. Tiene memoria Flash para apoyar mejoras, un detector para el retiro y la inserción de bloques de terminales, la detección del circuito abierto para una gama actual entre 4 y 20 miliamperios en todos los niveles voltaicos, y la calibración automática de lanzamiento. También apoya la supervisión a bordo del error, índice negativo y positivo de alarmas del cambio, las compensaciones configurables, y escalamiento para cada canal, y la alarma baja, la alta alarma, la alarma bajo-baja, la alto-alta detección de la alarma y la grabación que es a elección en cada canal. El módulo requiere una gama de temperaturas de -40 a 185 grados de Fahrenheit para el almacenamiento y una gama de temperaturas de 32 a 140 grados de Fahrenheit para la operación.
