Módulo componente de IC695ALG626 GE del regulador de la automatización programable de PACSystem RX3i
Especificaciones para el regulador programable IC694MDL660 de la lógica del PLC
Marca GE Fanuc
Fabricante GE Fanuc
Fabricante GE Intelligent Platforms (anterior); Emerson Automation (actual)
Serie PACSystem RX3i
Serie PACSystem Rx3i
Número de parte IC694MDL655
Módulo de entrada discreto de la descripción de producto
No de los canales treinta y dos (32)
Número de parte IC694MDL660
Tipo módulo entrado
Entradas 32
No. de los grupos cuatro de la salida (4)
No. de grupos ocho (8) canales por grupo
Voltaje clasificado 24V DC
Canales por el grupo ocho (8)
Conexión del positivo de la configuración/de la lógica negativa
Gama de la señal entrada 0-30 VDC
Gama de voltaje entrado 0-30 VDC
Aislamiento: Campo a la placa madre -250 VAC (óptico) continuos; 1500 VAC para un minuto; Grupo para agrupar - 250VAC continuo; 1500 VAC para un minuto
Voltaje entrado del nominal 24 VDC
Del aislamiento 250V CA CA y 1500V por minuto
Voltaje de entrada nominal 24 VDC
7,0 mA actual entrado en el voltaje clasificado
Drenaje actual 195 mA @ 5VDC; 224 mA @ 24 VDC
Tiempos entrados 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms y 100ms del filtro
Corriente máxima 4,78 A de la avalancha para el ms 10
En voltaje del estado 11,5 - 30 VDC
Consumo de energía 300 mA
De voltaje del estado 0 - +5 VDC
Herramientas de diagnóstico sí. Bloque de terminales que divulga a la CPU
Drenaje actual 300 mA
En corriente del estado 3,2 mA
7 mA actual entrado por el canal
Tiempos entrados 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms y 100ms del filtro, a elección por el módulo
De corriente del estado 1,1 mA
CPU 2,90 de la compatibilidad RX3i o mayor
El el tiempo de respuesta 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms y 100.0ms (según el ajuste del filtro)
El el tiempo de respuesta, típico dependiendo del tiempo seleccionado del filtro
Del tiempo de respuesta 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms y 100.0ms (según el ajuste del filtro)
El tiempo de respuesta, máximo dependiendo del tiempo seleccionado del filtro
Situación del ciclo vital de producto activa
OTROS PRODUCTOS SUPERIORES
| Motor de Yasakawa, SG del conductor |
Motor HC-, ha de Mitsubishi |
| Módulos 1C-, 5X- de Westinghouse |
Emerson VE, KJ |
| Honeywell TC, TK |
Módulos IC de GE - |
| Módulo de ABB |
Módulo 1756-, 1759 del AB - pantalla táctil 2711- |
| SR. de la impulsión de Mitsubishi, motor ha -, HC |
Emerson MoudlesVE-, KJ - |
| Motor A0-, impulsión de Fanuc |
Transmisor EJA- de Yokogawa |
| Transmisor 3051- de Rosemount |
Módulo 140- de Schneider |
| Motor de Panasonic, impulsión Mh |
Módulo 6ES-, pantalla táctil 6AV- de Siemens |

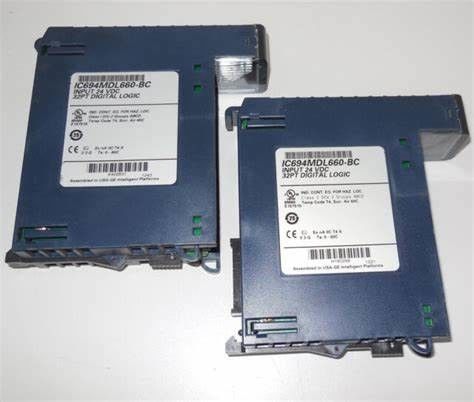

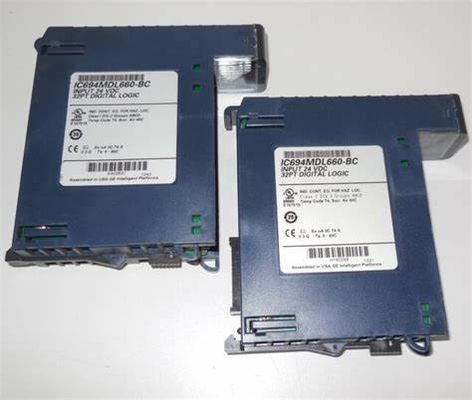

El IC694MDL660 es un módulo componente de la familia del regulador de la automatización programable de PACSystem RX3i (PAC) que este módulo es producido originalmente por la plataforma inteligente de GE, ahora actualmente debajo de Emerson Automation. Este módulo es una alta densidad, treinta y dos (32) canales de entrada del punto con el aislamiento del grupo específicamente, cuatro (4) grupos de ocho (8) canales cada uno de la entrada. El IC694MDL660 se diseña para aceptar voltaje de la señal de entrada de 0-30 VDC con la entrada nominal de 24 VDC junto con una corriente de entrada de 7,0 mA por punto en el voltaje clasificado. Cada canal de este módulo tiene un radio de acción del voltaje del En-estado de 11.5-30 VDC mientras que el voltaje del Apagado-estado es 0-5 VDC. La corriente máxima del En-estado es 3,2 mA mientras que la corriente máxima del Apagado-estado es 1,1 mA. Los tiempos configurables del filtro se pueden también seleccionar para ajustar cada canal de entrada. Los filtros a elección de la entrada tales como 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms, y 100ms permiten al módulo ignorar la detección del falso negativo y del falso positivo que sean causados normalmente por factores ambientales y mecánicos tales como polvo y debounce. Los ajustes seleccionados del filtro se convierten en el tiempo de respuesta por intervalos de los puntos de la entrada. Este módulo requiere el uso del Caja-estilo de alta densidad de los bloques de terminales particularmente con el número de catálogo IC694TBB032 o del Primavera-estilo con el bloque de terminales del frente del número de catálogo IC694TBS032. Cada canal de entrada ha dedicado los indicadores de la entrada LED que representan el estado de la lógica del dispositivo. Se representa la lógica 1 cuando el LED está iluminado que indica que el canal de entrada está recibiendo activamente la corriente de entrada de otra manera, el LED está inactivo.
El módulo de entrada IC694MDL660 es un módulo de entrada de la lógica que ha sido fabricado por la automatización de GE Fanuc e incluido en la serie de RX3i PACSystem. Se hace para ser utilizado con los estantes de RX3i. Este módulo viene con 32 entradas que puedan actuar bajo lógica positiva o negativa. Estas entradas se dividen en diversos grupos y cada uno de ellos puede actuar en un voltaje máximo de 30 voltios. Los 4 grupos de entradas cada uno tienen su conexión común. El grado del voltaje del aislamiento entre estos grupos sube a 250 voltios voltios continuos y hasta 1500 de CA de la CA para 1 minuto. El módulo de entrada de la lógica de la automatización IC694MDL660 de GE Fanuc viene con un voltaje de 24 voltios de DC y cada uno de las entradas actúa con una gama de voltaje de entrada que vaya de 0 a 30 voltios DC.
El módulo de entrada de la lógica de la automatización IC694MDL660 de GE Fanuc viene con los tiempos a elección del filtro de la entrada que van a partir 0,5 milisegundos a 100 milisegundos. Los tiempos de respuesta por intervalos serán fijados después de que los usuarios hayan establecido un rato del filtro. El módulo tiene un consumo de energía de 300 miliamperios, incluyendo todas las entradas. El módulo de entrada de la lógica de la automatización IC694MDL660 de GE Fanuc incluye una herramienta de diagnósticos que consista en un bloque de terminales que los informes directamente a la CPU de RX3i. El módulo tiene una corriente de 7,0 miliamperios por entrada en el voltaje clasificado. Uno de los requisitos para el uso correcto de este módulo es que necesita ser atado a una CPU de RX3i que sea el lanzamiento 2,90 o más adelante. No debe ser utilizado con una CPU de la serie 30-90 puesto que no es compatible. La resolución del módulo es 48 pedazos de la entrada y 16 pedazos de la salida.
Productos similares del regulador programable IC695ALG626 de la
lógica del PLC
TABLERO DE LA REFERENCIA IC3600AVRA1
TABLERO DE IC3600AVSA1 VOL. REL
IC3600AVSB1 REFIEREN A ARGO/HOUSTON
IC3600AVSD1 VOL. REL BD
CUENTA IC3600CCCA1. RECTIFICADOR
IC3600DAEA1 IC3600DAEA
ASM DE LA PLACA DE CIRCUITO IC3600DBMA1
IC3600DCDA1 IC3600DCDA
IC3600DCWA1 CARD-DELAY-&-CROWBAR
IC3600DCWB1 CARD-CROWBAR
IC3600DCWC1 IC3600DCWC
TARJETA DE EXTENSIÓN IC3600DEXB1
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
IC3600DIVA1 CARD-PART DE ICR607D104A
IC3600DJBB1 IC3600DJBB
INTERFAZ IC3600DLIG DE IC3600DLIG1 DIO
INTERFAZ DE AIRE DE IC3600DLIJ1 DLC IC3600DLIJ
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
INTERFAZ IC3600DLIL DE IC3600DLIL1 DIO
LÍNEA DE DATOS IC3600DLPC1 LEVANTAR
IC3600DPSA1 CRD-15V-POWER-SUPPLY
IC3600DPSB1 CRD-15V-POWER-SUPPLY
IC3600DRDC8 CARD-RELAY-DRIVER
IC3600DRGA1 SPEEDTRONIC
IC3600DRGB1 CARD-PART DE ICR607D104A
IC3600DSPB1 CARD-PART de 68B9453211
IC3600EPSA1 REGULADOR IC3600EPSA
IC3600EPSAB1
REGULADOR IC3600EPSB de IC3600EPSB1 100V
IC3600EPSC1 INVTR. EL DR. IC3600EPSC
IC3600EPSD1 28V PICOSEGUNDO. IC3600EPSD
INDICADOR IC3600EPSE1
TARJETA IC3600EPSE DEL INDICADOR IC3600EPSE2
FUENTE DE ALIMENTACIÓN IC3600EPSH1 BD IC3600EPSH
MÓDULO IC3600EPSK1
IC3600EPSM1 CB-75W-PWR-SUPPLY-CO
IC3600EPSN1 12V, FUENTE de ALIMENTACIÓN 28V
FUENTE DE ALIMENTACIÓN IC3600EPSN3 BD
IC3600EPSN4 CRD-15V-POWER-SUPPLY
REGULADOR IC3600EPSS DE IC3600EPSS1 50VTO-12V
MÓDULO IC3600EPSU1
FUENTE DE ALIMENTACIÓN IC3600EPSV1 IC3600EPSV
TABLERO IC3600EPSW DEL REGULADOR IC3600EPSW1
FAQ para IC694MDL660
1. ¿Cuáles son el tiempo a elección del filtro disponible para el IC694MDL660?
Los tiempos a elección del filtro son 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms y 100ms.
2. ¿Cuál es el ange del voltaje de entrada del IC694MDL660?
La gama de voltaje de entrada de IC694MDL660 es 0-30 VDC.
3. ¿Cuántos canales de entrada hace el IC694MDL660 tienen?
El IC694MDL660 tiene treinta y dos (32) canales de entrada.
1. ¿Cuál es el bloque de terminales desprendible compatible para el IC694MDL660?
El IC694MDL660 es compatible requiere uso de cualquier Caja-estilo con el número de catálogo IC694TBB032 o del Primavera-estilo con el bloque de terminales del frente del número de catálogo IC694TBS032.
2. ¿Es el LED indicadores de situación disponibles para el IC694MDL660?
Sí. Hay 32 indicadores del LED de estado disponibles para el IC694MDL660.
3. ¿Cuál es la corriente de entrada del IC694MDL660?
El grado de la corriente de entrada IC694MDL660 es 7,0 mA.
