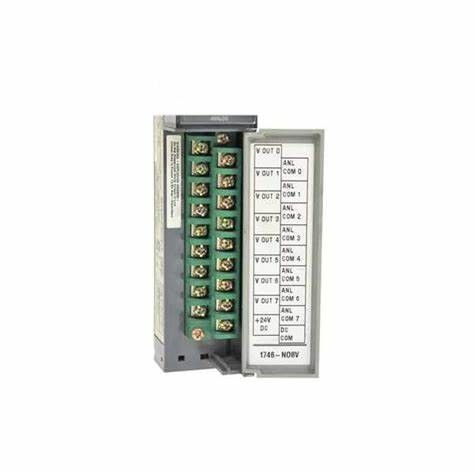

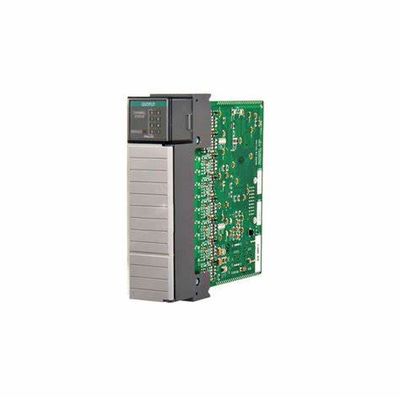

1746-NO8V Módulo de salida analógica SLC 500 de 16 bits y 320 μV/conto

1746-NO8V Módulo de salida analógica de 16 bits de AB 320 μV/cuento SLC 500

Especificaciones técnicas para 1746-NO8V
Fabricante Rockwell Automation
Parámetros opcionales de datos de salida Límites de escala definidos por el usuario Límites de sujeción de salida Límites de alarma de salida Tasa/límite de rampa Valor de falla preestablecido Comportamiento de salida en condiciones de falla (reinicio, retención,Preseleccionado) Alarmas bloqueado Reiniciar alarmas bloqueadas
SLC Formatos de datos Unidades de ingeniería escaladas Escaladas para el PID Números proporcionales formato 1746-NO4 Escala definida por el usuario
Plan de fondo Consumo de energía 5,6 W
Consumo de corriente de plano trasero de 120 mA a 5V dc 160 mA a 24V dc (jumpador J4 establecido en RACK) 0 mA a 24V dc (jumpador J4 establecido en EXT)
Chasis compatible Cualquier ranura del chasis 1746 excepto la ranura 0
Código de salida de -32,768 a +32,767
Las tensiones de salida son -10 a +10VDC; -10.25 a +10.25VDC; 0 a 10VDC; 0 a 5VDC y 1 a 5VDC.
Cables de salida de un solo extremo
La marca AB
Número de la parte/número de catálogo 1746-NO8V
Serie SLC 500
Tipo de módulo Módulo de salida analógica
Resolución de 16 bits 320 μV/cuento
Productos 8
Corriente de fondo (5 voltios) 120 miliamperios
Corriente de fondo (24 voltios) 160 miliamperios
Tiempo de actualización 540 microsegundos/8 canal
Respuesta de paso 1 milisegundo
Respuesta de paso 60 milisegundos dentro, 2,5 milisegundos fuera
UPC 10781180054560 Las empresas de servicios de telecomunicaciones
UPC 10781180054577 Las empresas de la Unión Europea
