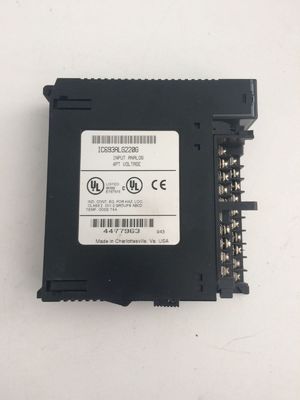

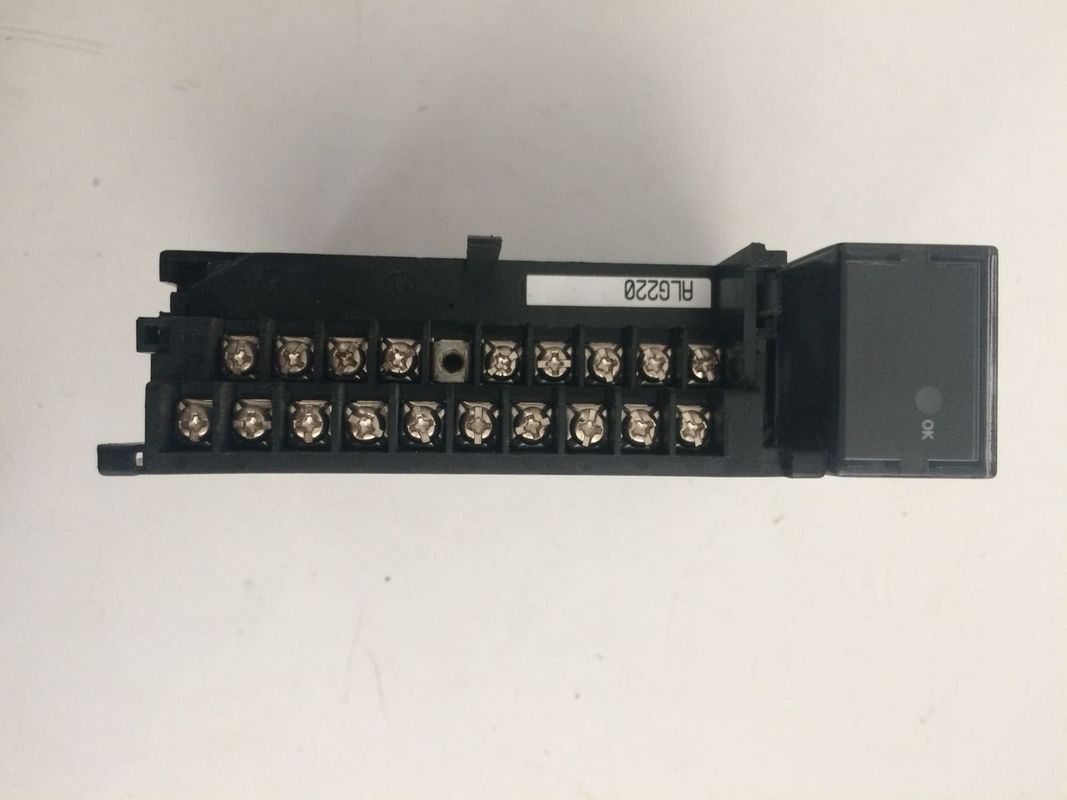

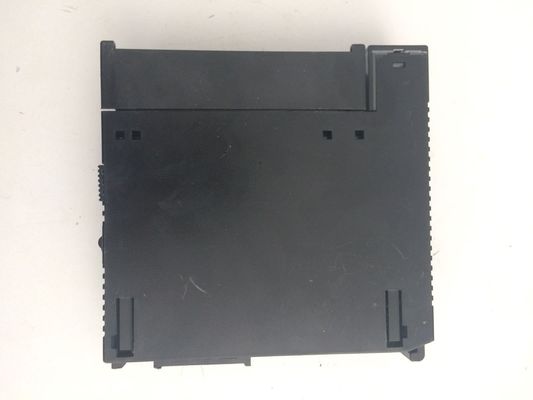

IC693ALG220 GE Fanuc 12 bits módulo de entrada analógica serie 90-30 plataforma

IC693ALG220 GE Fanuc módulo de entrada analógico de 12 bits Plataforma de la serie 90-30

Especificaciones técnicas para el IC693ALG220
Marca GE Fanuc
Serie Serie 90-30
Fabricante GE Fanuc (ex); Emerson Automation (actualmente)
Fabricante GE Fanuc
Número de la parte IC693ALG220
Número de la parte IC693ALG220
Serie Serie 90-30
Las señales de entrada: +/-10 VDC
Tipo de módulo Módulo de entrada
Descripción del producto Módulo de entrada analógico
Número de entradas 4
Resolución del convertidor: 12 bits
Número de canales Cuatro (4)
Tipo de producto Modulo de voltaje analógico de canal
Las señales de entrada -10 a +10 VDC
Resolución digital 5 mV/20 μA, (1 LSB = 5 mV)
Resolución digital de 12 bits, típico
Precisión absoluta Típico: +/-10 mV/40 μA Máximo es +/-30 mV/160 μA
Componentes compatibles PLC
Consumo de energía 27 mA desde el bus de +5 voltios en el plano trasero; 98 mA desde el bus de +24 voltios aislado en el plano trasero
Resolución analógica 5 mV/20 μA, (1 LSB = 5 mV)
Rango de tensión de 10 a +10 voltios
Linealidad < 1 bit menos significativo
Aislamiento 1500 VAC
Ubicación de montaje de la ranura de E/S de la placa base de la serie 90-30
Tasa de actualización 4 ms
Rechazo de canal cruzado > 80 dB
Fabrica de calibración calibrada
Respuesta del filtro de entrada 17 Hz
La precisión absoluta es típica: ±10 mV/40 μA a temperatura de funcionamiento; máxima: ±30 mV/160 μA a temperatura de funcionamiento.
Respuesta del filtro de entrada 17 Hz
Corriente de bus extrae 27 mA del bus de +5 voltios en el plano trasero; 98 mA del bus aislado del plano trasero de +24 voltios
Estado del ciclo de vida del producto: descontinuado/obsoleto

OTROS PRODUCTOS superiores

El IC693ALG220 es un módulo de la Serie 90-30 que es fabricado anteriormente por GE Fanuc, actualmente bajo Emerson Automation.compatibles con un rango de señal de entrada de - 10 VDC a + 10 VDCEste módulo es opcionalmente compatible con señales de 0-20 mA que pueden activarse mediante la instalación de un conector de 250 Ohm en el terminal del usuario del módulo.

El IC693ALG220 está instalado con convertidor analógico a digital (ADC) con una resolución de conversión de 12 bits para la tensión de entrada;10 bits para la entrada de corriente que se puede aumentar a 11 bits con el uso de una resistencia de precisiónCada canal del módulo tiene una velocidad de actualización individual de 4 ms, mientras que el módulo es alimentado por el 24VDC proporcionado por la fuente de alimentación PLC.Tiene un consumo de corriente de fondo de 27 mA desde el bus de +5 voltios en el fondo y 98 mA desde el bus de fondo aislado de +24 voltiosSe monta en cualquier ranura de entrada/salida disponible de la placa base de la serie 90-30 de 5 o 10 ranuras y ocupa una sola ranura del bastidor.

El IC693ALG220 tiene una precisión absoluta típica de +/-10 mV/40 μA mientras que el máximo es +/-30 mV/160 μA sobre la temperatura de funcionamiento.respuesta del filtro de entrada de 17 Hz, aislamiento del módulo de 1500 voltios entre el lado del campo y el lado lógico, rechazo del canal transversal de > 80 dB e impedancia de entrada de > 9 Megohms en modo de voltaje y 250 Ohms cuando se opera en modo de corriente.

El módulo IC693ALG220 es un módulo de entrada analógico de GE Fanuc, que forma parte de la serie 90-30.Viene con 4 canales de entradaCada canal puede convertir fácilmente una señal analógica en una señal digital, de acuerdo con los requisitos de la aplicación del usuario.el módulo de entrada GE Fanuc IC693ALG220 CAV permite a los usuarios convertir señales de entrada que van desde -10 a +10 voltiosLa velocidad de conversión para cada canal es de alrededor de 1 milisegundo. Por lo tanto, el módulo de entrada IC693ALG220 proporciona una tasa de actualización de alrededor de 4 milisegundos para cualquier canal a la vez.La señal convertida tiene una resolución de 12 bits binarios.

El módulo de entrada GE Fanuc IC693ALG220 viene equipado con un modo de entrada de corriente limitada, así como un saltador en el conector terminal de usuario de cada canal.Los usuarios pueden usar el saltador para conectar una resistencia de derivación interna de 250 ohms al circuitoEsta resistencia de derivación permite un rango de entrada de -40 a +40 miliamperios. Sin embargo, es esencial que los usuarios monitoreen la corriente de entrada constantemente para evitar que la resistencia de entrada se caliente por sí misma,La fuente de alimentación principal del módulo de entrada GE Fanuc IC693ALG220 CAV es una fuente de alimentación DC aislada de +24 Volts,que se alimenta a través de una fuente de alimentación PLCEl voltaje se envía a través de un regulador / inversor para producir el voltaje requerido para el módulo IC693ALG220 para funcionar.El módulo de entrada IC693ALG220 viene con un LED que muestra a los usuarios su estado de funcionamiento.
