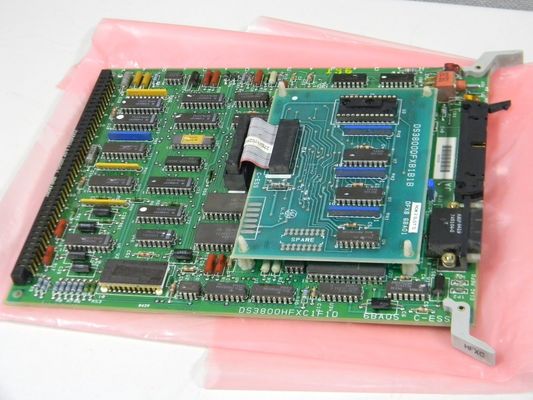

La placa de circuito impreso DS3800HIOB de GE. La DS3800HIOB de la serie Speedtronic Mark IV

La placa de circuito impreso DS3800HIOB de GE. La DS3800HIOB de la serie Speedtronic Mark IV

Descripción del producto

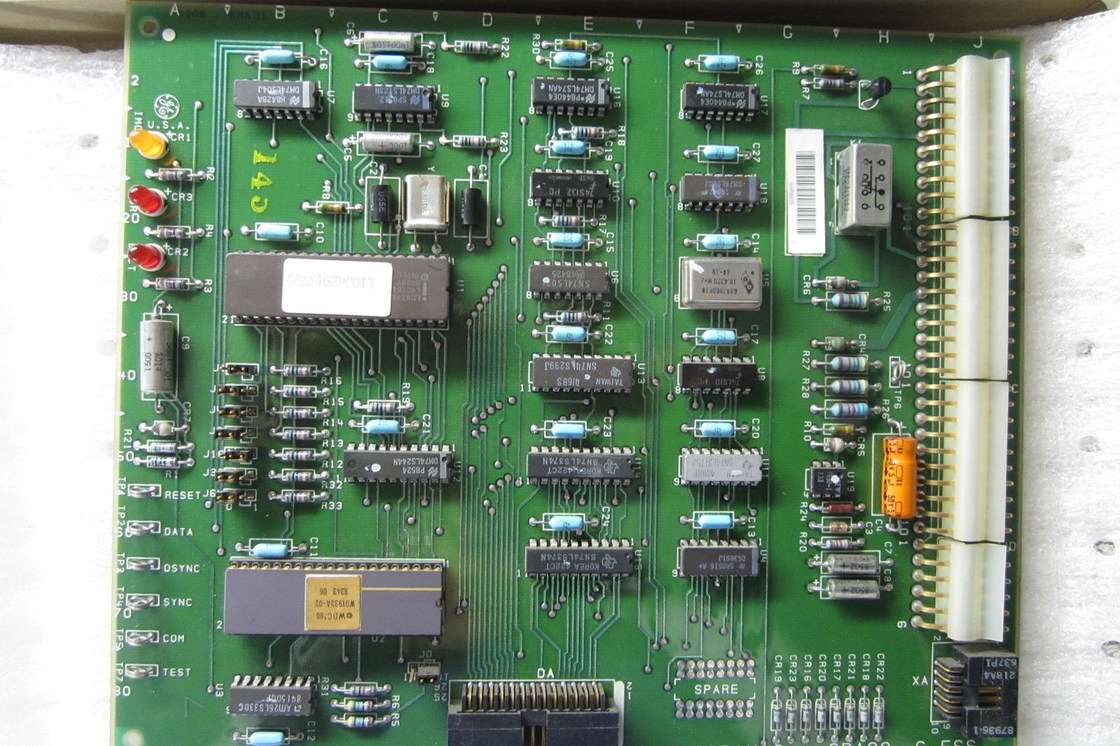

El DS3800HIOB es una placa de circuito impreso de GE. El DS3800HIOB fue diseñado como parte de la serie Speedtronic Mark IV como una tarjeta de entrada/salida.

El DS3800HIOB tiene las siguientes especificaciones:

tiene tres LED ubicados en la esquina superior izquierda. El primero es ámbar, etiquetado "Imok", los otros dos son rojos, etiquetados "ADR" y "LACT".

está marcado de A a J en su borde superior

está marcado de 10 a 80 en incrementos de diez en su borde izquierdo

tiene un Intel LD8748 Eprom ubicado en U1

tiene un total de ocho interruptores de salto, siete de los cuales están situados juntos en línea vertical con la opción de estar en 0 o 1.y se sienta en "dentro" o "fuera"."

Tiene siete puntos de prueba. Seis de ellos se encuentran a lo largo del borde izquierdo de la placa y están etiquetados, de arriba a abajo, Reinicio, Datos, Dsync, Sincronización, Com y Prueba.El séptimo TP está ubicado en el otro lado del tablero y está etiquetado "101." Vale la pena señalar que este TP está marcado con "TP6", mientras que el TP de prueba está marcado con "TP7".

tiene un circuito integrado SN74LS244N Dip situado en U12

tiene múltiples circuitos integrados, algunos de los cuales han sido especificados.

el circuito ubicado en U5 es un chip oscilante configurado a 18.4320 mHz

tiene múltiples condensadores, incluido un condensador de 50 v 5 μf hacia el centro derecho de la placa.

está diseñado con muchas resistencias de película metálica recubiertas de cerámica de diferentes valores.

tiene dos líneas de 8 juegos de PTH (agujeros de revestimiento) situados cerca del borde inferior de la placa.

tiene un conector masculino de varios pines situado en el borde inferior de la placa.

La capa superior de la tabla está chanfarada en las esquinas, mientras que la capa inferior está perforada en las cuatro esquinas.

tiene un transistor

Tiene un interruptor

está marcado JB/JC/JD en su borde derecho, lo que corresponde a un conector de PCB de 90 grados (masculino) que corre a lo largo de la mayor parte de ese borde de la placa.
