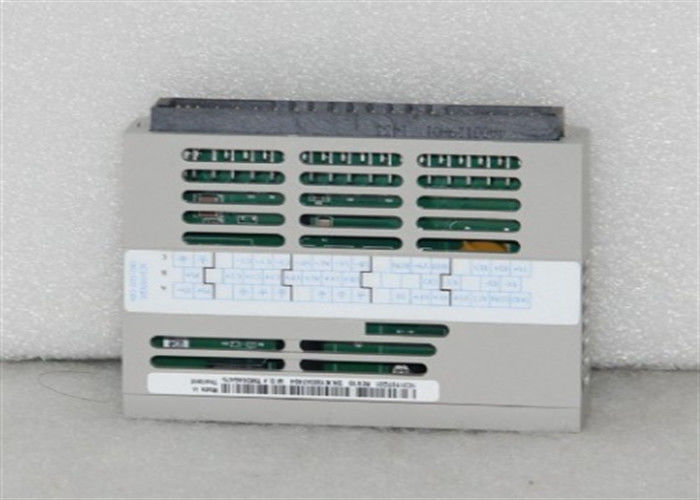

GE FANUC IC693ALG442 CANALES de salida de un solo extremo que proporcionan de 0 a +10 voltios

GE FANUC IC693ALG442 CANALES de salida de un solo extremo que proporcionan de 0 a +10 voltios

Especificaciones técnicas para el IC693ALG442

Precisión del 0,25% a 25 grados Celsius
Descripción del producto Módulo analógico de combinación de corriente y voltaje
Estado del ciclo de vida del producto* Interrumpido/obsoleto
Marca GE Fanuc
Número de la parte IC693ALG442
Serie Serie 90-30
Descripción del producto Módulo analógico de combinación de corriente y voltaje
Número de canales de salida 2, de extremo único
Tasa de actualización 4 milisegundos
Rango de corriente de salida 0-20 mA, 4-20 mA

Resolución a 4-20 mA 0,5 microamperios
Resolución a 0-20 mA 0,625 microamperios
Número de canales de entrada 4 diferenciales
Tasa de actualización 8 milisegundos
Rango de entrada de 0 a 10 voltios, de 10 a 10 voltios
Resolución a 0-10 V y 2,5 mV
Resolución de -10 a 10 V 5 mV
Impedancia de entrada 800 K Ohms
Rango de tensión de alimentación externa de 20 a 30 VDC (normalmente 24 VDC)







Sobre el IC693ALG442

El IC693ALG442 es un módulo combinado de la plataforma de control lógico programable (PLC) de la serie 90-30 de GE Fanuc.

Siendo un módulo combinado, este módulo está diseñado con cuatro (4) canales de entrada compatibles con 0 a +10 voltios (unipolares),

- 10 a +10 voltios (bipolar), 0 a 20 mA, 4 a 20 mA y 4 a 20 mA señales de entrada mejoradas y dos (2) salidas analógicas

que proporcionan señales de salida de 0 a +10 voltios (unipolares), de 10 a +10 voltios (bipolares), de 0 a 20 mA y de 4 a 20 mA.

Los canales de entrada admiten entradas diferenciales con cada canal que muestra una tasa de actualización de 8 ms.

la resolución incluye 5 μA (1 LSB = 5 μA) para 0-20 mA; 5 μA (1 LSB = 5 μA) para 4-20 mA y 5 μA (1 LSB = 5 μA) para 4-20 mA,

mejorado con una precisión absoluta de ± 0,25% de la escala completa @ 25 °C (77 °F) y ± 0,5% de la escala completa sobre el funcionamiento especificado

el rango de temperatura.

Los canales de salida son salidas de un solo extremo con una velocidad de actualización de 4 ms y una resolución individual de 0,625 μA

(1 LSB = 0,625 μA) y 0,5 μA (1 LSB = 0,5 μA) para 4-20 mA y con una precisión absoluta de ± 0,1% de la escala completa @ 25°C (77°F),

típico; ± 0,25% de la escala completa @25°C (77°F), (máximo); y ± 0,5% de la escala completa en el rango de temperatura de funcionamiento

(máximo).

Este módulo requiere una tensión de alimentación externa de 20 a 30 VDC con un valor nominal de 24 VDC y una onda de voltaje admisible de

Este módulo tiene un consumo de energía de 95 mA de la fuente interna +5V y 129 mA de la fuente externa.

El módulo de combinación de corriente y voltaje analógico IC693ALG442 ofrece 2 rangos de corriente de 4 a 20 miliamperios o de 0 a 20 miliamperios.

Proporciona instalaciones de detección de fallas de circuito abierto en el modo actual.

También envía información de estado y actualizaciones a los PLC, tales como los datos de rendimiento de los

módulo, detección de sobrecarga de alambre abierto, actualizaciones de estado de alarma y actualizaciones de estado sobre la potencia del sistema que está

El módulo de combinación IC693ALG442 consume 95 miliamperios de corriente de un

El bloque de conectores de 20 terminales que se encuentra en el centro de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica de la central eléctrica

Si recibe un valor que se encuentra fuera de su rango, el valor de la señal de conexión de la señal de conexión de la señal de conexión de la señal de conexión de la señal de conexión de la señal de conexión de la señal de conexión de la señal de conexión de la señal de conexión.

Convierte ese valor en el valor válido más cercano para enviarlo al ADC. Ambas salidas se establecen en el modo de operación estándar

por defecto.
