El control lógico programable (PLC) de la serie 90-30 de GE FANUC IC693CHS397

GE FANUCLas condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán.Los controles lógicos programables (PLC) de la serie 90-30

Especificaciones técnicas para el IC693CHS397

Fabricante GE Fanuc
Serie Serie 90-30
Fabricante GE Fanuc (ex); Emerson Automation (actualmente)
Número de ranuras de la CPU Uno (1)
Serie Serie 90-30
Número de parte IC693CHS397
Número de ranuras de suministro de energía Uno (1)
Descripción del producto Base de la CPU de 5 ranuras
Tipo de producto Placa base de la CPU
Clasificación de ranuras CPU / Módulo especial: Ranura 1 Módulo de E/S / Módulos de opción: Ranura 2-5 Ranura no numerada: Módulo de alimentación

Cables de extensión: Cables de extensión
Número de ranuras 5
Número de ranuras de entrada/salida Cuatro (4)
Dirección predeterminada del rack Número de rack 0
Número de ranuras de entrada y salida Cuatro (4)
Número de placas base de la CPU permitidas por sistema: Una (1)
En la ranura 1 se asignan CPU / módulos especiales
Pantallas de montaje

Fase 2 - 5 módulos de E/S de asignación / módulos de opción
Conector de bus de expansión de E/S 1
Módulo de alimentación de la ranura P/S
Carga actual: 270 mA
Repuesto de instalación Repuesto 0
Válvulas de conexión: +5VDC
Conector de expansión de tipo 25 pines conector femenino de tipo D
Conector femenino de caja D de 25 pines con ranura de expansión

Se admite la expansión y las placas base remotas
Duración máxima del cable de expansión de 50 pies o 15 metros
Estado del ciclo de vida del producto* Interrumpido/obsoleto
Base de expansión soportada
Las dimensiones son de 10,43 x 5,12 x 5,59 pulgadas
Instalación Instalación del panel
Consumo interno de energía 270 mA a 5 VDC
Ciclo de vida del producto interrumpido





Sobre el IC693CHS397

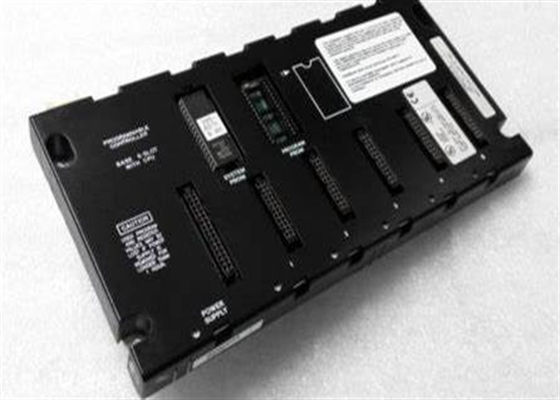

El IC693CHS397 es una placa base de 5 ranuras de la serie 90-30 de controladores lógicos programables (PLC).

El ciclo de vida activo de la serie, este hardware era parte de GE Fanuc Automation sin embargo, la serie PLC y otros productos fueron recientemente

El IC693CHS397 tiene un total de cinco (5) ranuras y otra ranura sin contar que está dedicada

Esta placa base tiene una (1) ranura dedicada a la unidad central de procesamiento (CPU) o especial

Los módulos, cuatro (4) ranuras asignadas para I/O, y módulos de opción.

Sólo una (1) CPU se permite instalar en este

Además, la misma ranura para la CPU (ranura 1) también está diseñada para ser compatible con módulos de comunicación como un

FIP Remote I/O scanner y módulos similares.

Esto garantiza la seguridad de la conexión y evita daños a otros módulos durante la instalación.

El puerto de expansión es un conector femenino de 25 pines de caparazón D montado en el lado más derecho del hardware.

el cable de expansión o la implantación de múltiples placas de base de expansión, asegurarse de que la longitud total del cable no exceda de 50

El IC693CHS397 está diseñado para el montaje de paneles a través de las pestañas de montaje proporcionadas.

Las medidas son 10,43 x 5,12 x 5,59 pulgadas (W x H x D) con un consumo de energía interno de 270 mA a 5 VDC.

La placa base GE Fanuc IC693CHS397 de 5 ranuras de la serie GE Fanuc 90-30 y está hecha para alojar CPU modulares o Central

La placa base IC693CHS397 tiene 5 ranuras para instalar una variedad de CPU y otros módulos.

Técnicamente, la placa base GE Fanuc IC693CHS397 tiene 6

slots total, no sólo 5, pero la primera ranura a la izquierda no está numerada porque siempre y sólo se utiliza para alojar el suministro de energía

Esta ranura de fuente de alimentación es de un tamaño y forma diferentes de las 5 ranuras que están numeradas, y su tamaño y forma pueden

Sólo puede acomodar una fuente de alimentación y nada más.

Las 5 ranuras principales en la placa base de la CPU de 5 ranuras de la serie GE Fanuc 90-30 IC693CHS397 incluyen 1 ranura de la CPU que da a la placa base

También hay un conector de bus de expansión de E/S en el extremo derecho de la pantalla.

la placa base IC693CHS397 que se puede utilizar para ampliar las capacidades de comunicación I/O de la placa base más allá de lo que el

Las placas base de expansión y las placas base remotas se pueden conectar a la placa base de la CPU IC693CHS397 como

parte de un sistema PLC más grande, pero un PLC solo puede tener 1 placa base de CPU en él.

La base de la CPU IC693CHS397 soporta una CPU modular, por lo que es fácil de reemplazar o

actualizar el módulo de la CPU cuando sea necesario.
