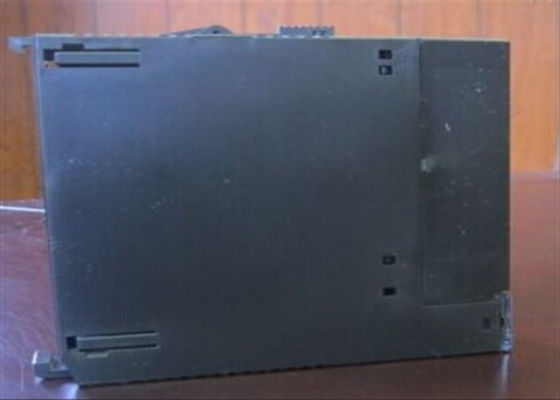

El IC693CHS398 es una placa base de expansión de la serie 90-30 PLC, anteriormente de GE Fanuc ahora bajo Emerson
Este módulo es compatible con el emparejamiento con una placa base de la CPU, conectándose a través del puerto de expansión de la CPU
Con la utilización de IC693CHS398, un mayor número de módulos de E/S puede ser controlado por el procesador central.
Dependiendo del tipo de CPU utilizado, el número de placas base de expansión permitidas, tales como el
IC693CHS398, varía por sistema específicamente, hasta 4 placas base de expansión a la vez con cualquiera de las CPU 331, 340 y 341
El IC693CHS398 viene con cinco (5) ranuras de E/S que
Estas ranuras son únicas en tamaño, lo que evita una instalación incorrecta.
Esta placa base requiere un módulo de alimentación dedicado para funcionar.
Un puerto de base de expansión también está disponible en el
El IC693CHS398 mide la distancia entre el extremo derecho y el extremo derecho del hardware, donde se pueden conectar placas base de expansión adicionales.
10.43 x 5,12 x 5,59 pulgadas (W x H x D) con un requerimiento de potencia interna de 170 mA a 5VDC. Hasta un total de 50 pies o 15
El cable de interconexión se permite a lo largo del sistema de expansión para garantizar una comunicación continua.
no admite la instalación de módulos PCM, ADC, módulo de expansión de bus (BEM) y CMM311.
La placa base IC693CHS398 es fabricada por GE Fanuc como parte de la Serie 90-30 y es una placa base de expansión.
La placa base de expansión IC693CHS398 debe conectarse siempre a la placa base de expansión IC693CHS398.
la placa base de la CPU en un PLC, pero sólo puede conectarse a 1 placa base de la CPU en total.
base de expansión a la vez.
El número total de bases de expansión a las que puede conectarse la base de expansión GE Fanuc Serie 90-30 IC693CHS398 en
Las CPU 331, 340 y 341 pueden soportar hasta 4 placas base de expansión a la vez, y el
Las CPU con números 350 o más pueden soportar hasta 7 placas base de expansión a la vez.
La base de expansión y todas las demás bases de expansión de un sistema deben instalarse en un terreno común.
La placa base de expansión IC693CHS398 tiene 5 ranuras para instalar módulos de E / S y se conecta a otras placas base con su 25-pin
Conector de expansión de I/O femenino tipo D en el extremo derecho.
