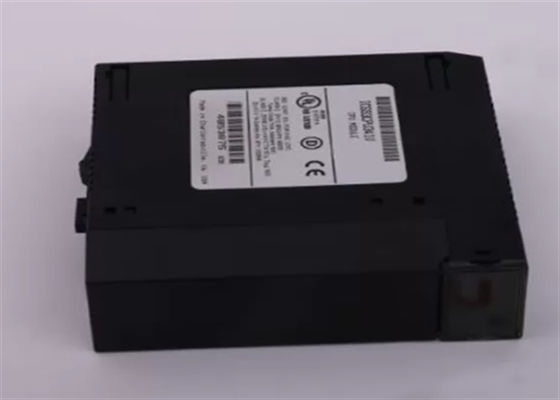

GE FANUC IC693CPU341 CPU 341 Módulo ((80K bytes de memoria de usuario), 10K Reg., 3 ms/K
Especificaciones técnicas para el IC693CPU341
Marca GE Fanuc
Serie Serie 90-30
Fabricante GE Fanuc; Emerson Automation (actualmente)
Fabricante GE Fanuc
Número de la parte IC693CPU341
Serie Serie 90-30
Descripción del producto CPU modular
Tipo de producto Módulo de CPU
Número de la parte IC693CPU341
Memoria de usuario 80 Kbytes
Descripción del producto CPU de ranura única
Tipo de procesador 80188
Velocidad del reloj 20 Megahertz
La velocidad de escaneo típica es de 0,3 ms por 1K de lógica booleana
Memoria de usuario de 80 kilobytes
Número de placas de apoyo Cinco (5)
Velocidad del procesador 20 MHz
Microprocesador 90C188XL
Velocidad de reloj 20 MHz
Extensible Sí
Entrada de tensión 5 voltios CC
Memoria de usuario 80 Kbytes
Recogida de corriente 490 miliamperios
Número de placas de base de extensión Cuatro (4) placas de base de expansión; Cuatro (4) placas de base de E/S remotas
Velocidad de ejecución booleana 0,3 ms por lógica de 1K
Memoria de registro 9999 palabras
Los contadores de tiempo > 2000
Puntos de entrada discretos - %I 512
Puertos de comunicación Uno (1) Puertos SNP alojados en el módulo de alimentación
Puerto de serie 1
Puntos de salida discretos - %Q 512
Entrada analógica - %AI 1024 palabras
Interrupciones Sí
Salidas analógicas - %AQ 256 palabras
Registro de turnos Sí
Puertos serie integrados 1 (utiliza el conector en la fuente de alimentación del PLC).
Tiempos y contadores > 2000
No hay interrupciones
Registro de turnos Sí
Carga actual: 490 mA
Válvulas de conexión: +5VDC
Detalles del producto
General: El módulo IC693CPU341, miembro de la serie GE Fanuc 90-30, es un módulo de CPU de ranura única equipado con 5
Contiene 4 placas base remotas y/o de expansión además de la 1 placa base de la CPU. Está equipado con un 80C188XL
el procesador.
Potencia: Funciona a 20 MHz y requiere una carga de 490 miliamperi de la fuente de alimentación nominal +5 VDC.
el rango de temperatura ambiente de 0 a 60 grados centígrados (o 32 a 140 grados Fahrenheit).
Memoria: La velocidad típica de esta CPU es de 0,3 milisegundos por 1K de lógica (también conocida como contactos booleanos).
una memoria de programa de 80K bytes, el IC693CPU341 tiene una memoria de registro (%R) de 9999 palabras; memoria global discreta (%G) de 1280 bits,
bobinas internas (%M) de 1024 bits, bobinas de salida (temporales) (%T) de 256 bits y referencias de estado del sistema (%S) de 128 bits (con %S, %SA,
%SB, %SC que tiene 32 bits cada uno).
I/O: las entradas analógicas (%AI) y las salidas (%AQ) son 1024 y 256 palabras respectivamente.
Tiene 16 registros del sistema de palabras (%SR) que se utilizan solo para ver la tabla de referencia y no se pueden referenciar en el programa de lógica del usuario.
Específico: Esta CPU tiene un puerto serie integrado singular, que requiere un conector a la fuente de alimentación PLC utilizada en el sistema.
El IC693CPU341 tiene compatibilidad PCM/CCM, aunque sí requiere un módulo CMM para
También requiere un módulo PCM para admitir el maestro de RTU.
LAN: IC693CPU341 tiene una red local (LAN) instalada. Esta característica permite al CUP admitir una variedad de módulos opcionales, como FIP, Profibut, multidrop, Ethernet, GBC,módulos de opción GMC y GCM+Sus primeras versiones tienen RAM y EPROM o EEPROM opcional para almacenamiento de memoria.61, solo admite RAM y Flash opcional para necesidades de memoria adicionales.
