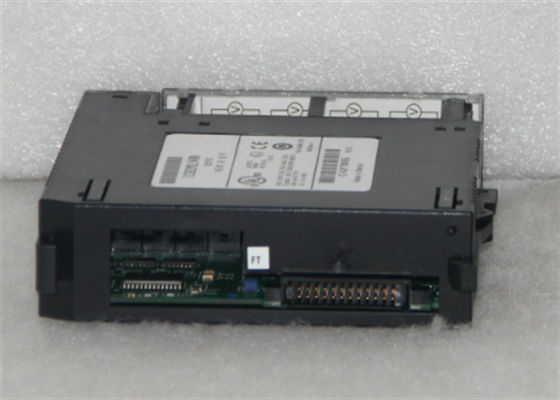

GE FANUC IC693MDL241 Módulo típico 0,22 ms por 1K de lógica Nuevo

GE FANUC IC693MDL241 Módulo típico 0,22 ms por 1K de lógica

Especificaciones técnicas para el IC693MDL241

Marca GE Fanuc
Serie Serie 90-30
Fabricante GE Fanuc
Fabricante GE Fanuc (ex); Emerson Automation (actualmente)
Número de la parte IC693MDL241
Descripción del producto Módulo de entrada discreto
Serie Serie 90-30
Número de la parte IC693MDL241
Número de canales Dieciséis (16)
Marca GE Intelligent Platforms/GE Fanuc y sus subsidiarios
Grupo de entradas Grupo único de 16 entradas
Configuración de cableado Lógica positiva / negativa
Aislamiento 1500 VAC entre el lado del campo y el lado lógico
Tipo de producto Módulo de entrada
Rango de señal de entrada 0-30 VAC / VDC
Intervalo de voltaje de entrada de 0 a +30 voltios CC o de 0 a +30 voltios AC, 50/60 Hz
Voltado nominal de entrada 24 VAC / VDC
Válvula de voltaje 24 V CA
Corriente de entrada de 7 mA a tensión nominal
Voltado de salida nominal 24 VAC / 24 VDC
Voltagem de 24 V de corriente continua

Consumo de corriente de 80 mA @ 5 VDC cuando todas las entradas estén encendidas; 125 mA desde el bus de plano trasero aislado de 24 VDC o el usuario proporcionado

fuente de alimentación externa.
Tiempo de respuesta apagado, máximo 28 ms
Las entradas 16
En el estado de tensión 11,5 - 30,0 VAC / VDC
Voltado encendido de 11,5 a 30 voltios CA o CC
Frecuencia 50/60 Hz
Voltado en estado apagado 0-4 VAC / VDC
Válvula de 0 a +4 voltios AC o DC fuera de estado
Corriente de entrada a un voltaje nominal de 7 mA
Corriente en estado activo 1 mA máximo
En estado de corriente de 3,2 mA
Aislamiento entre el lado del campo y el lado lógico 1500 V RMS
Corriente en estado apagado 1 mA
Energía de corriente continua Sí
Energía de CA Sí
En el tiempo de respuesta, típicamente 12 ms
Tiempo de respuesta máximo 12 ms
Indicadores LED 16
Lectura lógica %I
Estado del ciclo de vida del producto: descontinuado/obsoleto



Sobre el IC693MDL241

El IC693MDL241 es un módulo de entrada discreto de la serie 90-30 de controladores lógicos programables (PLC).

Este módulo dispone de dieciséis (16) canales de salida en un grupo de salida con un solo terminal común.

Los voltajes varían de 0-30 VDC o 0-30 VAC mientras que los voltajes nominal del módulo son de 24 VAC / 24 VDC.

de dispositivos de entrada de estado binario o encendido / apagado o dual, tales como interruptores de límite, interruptores de pulsador, interruptores de proximidad, auxiliares

El IC693MDL241 está provisto de dos (2) filas de indicadores de estado LED, utilizados para representar el estado de la luz.

Un canal de entrada que está recibiendo activamente una corriente de entrada de 7 mA a tensión nominal tiene su

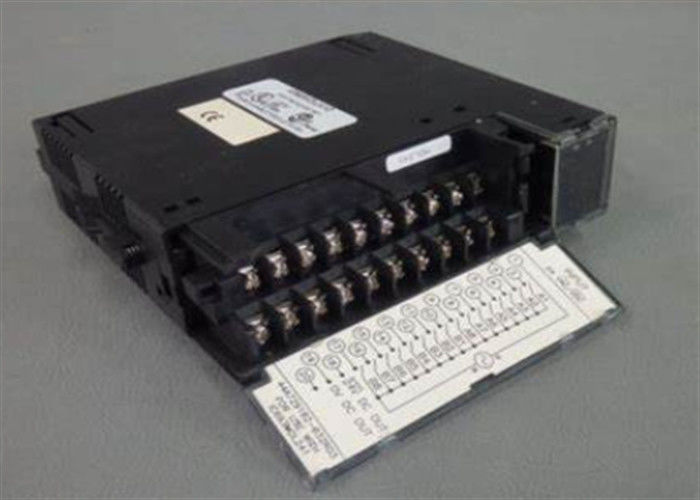

Además de los indicadores LED, se proporcionan inserciones de módulos en los que se incluye una breve descripción o entrada

Este módulo es compatible con ser instalado en una ranura 5 o 10

La tensión nominal en estado de los canales de entrada es de 11,5 - 30 VAC / VDC mientras que la

La tensión fuera de estado es de 0 - 4 VDC / VAC. Del mismo modo, la corriente máxima en estado es de 3,2 mA mientras que la corriente máxima fuera de estado

El tiempo de respuesta del módulo de transición de la señal ON es de 12 ms, mientras que el tiempo de respuesta de la señal OFF es de 28 ms.

el módulo está calificado 80 mA @ 5 VDC cuando todas las entradas están en estado lógico 1 y 125 mA desde el bus de plano trasero aislado de 24 VDC o el

fuente de alimentación externa suministrada por el usuario.

El módulo IC693MDL241 es un módulo de entrada positivo/negativo fabricado por GE Fanuc como parte de la serie 90-30 PLC

Funciona con una tensión nominal de 24 voltios AC/DC y dispone de un único grupo de 16 puntos de entrada todos situados en un

terminal de entrada de potencia común: este módulo está diseñado y destinado a ser utilizado con potencia de entrada AC o DC suministrada por el operador,

Así que puede tener características lógicas positivas o negativas mientras está en el modo de entrada de CC. Estas características de entrada son

adecuado para una amplia gama de unidades de entrada suministradas por el usuario, como botones, interruptores electrónicos de proximidad y interruptores de límite.

El módulo IC693MDL241 viene con un voltaje de entrada que oscila entre 0 y 30 Voltios CA o CC a una frecuencia de 50 a 60

Tiene un voltaje en estado activo de 11,5 a 30 Volts AC o DC

y un voltaje de 0 a 4 voltios AC o DC fuera de estado.

El módulo GE IC693MDL241 viene con una corriente mínima de estado activo de 3,2 miliamperios y una corriente máxima fuera de estado de 1

Amp, con un tiempo de respuesta de 28 milisegundos cuando está apagado y uno de 12 milisegundos cuando está encendido.

Los operadores pueden proporcionar la potencia necesaria para

El GE Fanuc tiene una fuente de voltaje de salida de 24 voltios aislada como fuente de alimentación para las entradas de CC.

El IC693MDL241 cuenta con indicadores de estado de encendido/apagado LED para cada uno de los puntos de la parte superior del módulo.

LEDs en 2 filas horizontales, cada una con 8 LEDs verdes.

las filas se indican de B1 a B8 para los puntos 9 a 16.
