GE FANUC IC693MDL653 TÍPICA TAPOR DE ESCANACIÓN de las series 90-30 Módulo del procesador
Especificaciones técnicas para el IC693MDL653
Marca GE Fanuc
Serie Serie 90-30
Fabricante GE Fanuc (ex); Emerson Automation (actualmente)
Fabricante GE Fanuc
Número de la parte IC693MDL653
Descripción del producto Módulo de entrada discreto
Serie Serie 90-30
Número de canales 32
Voltagem nominal 24 voltios de corriente continua
Número de la parte IC693MDL653
Válvula de voltaje de entrada 19,2 - 28,8 VDC
Número de grupos de entrada Cuatro (4)
Número de grupos Cuatro (4)
Input por módulo 32 (cuatro grupos con dos bienes comunes por grupo)
Número de entradas por grupo Ocho (8)
Número de canales por grupo ocho (8)
Número de terminales comunes por grupo Dos (2)
El rango de señal de entrada es de 19,2 VDC a 26,4 VDC.
Aislamiento 1500 voltios entre el lado del campo y el lado lógico
Aislamiento 1500 VAC entre el lado del campo y el lado lógico
Corriente de entrada de 7,5 mA a tensión nominal
Válvula de entrada nominal 24 VDC
Válvula de salida nominal 24 VDC
Corriente de entrada de 7,5 mA por canal
Voltado en estado activo 15 voltios mínimo de corriente continua
Corriente de absorción 5 mA
La corriente de absorción será de 5 mA @ 5VDC
Voltado fuera de estado 6 Voltios máximo de corriente continua
En el estado de tensión 15 VDC
Tiempo de respuesta de apagado, máximo 2 ms
Corriente en estado activo de 4,5 mA como mínimo
Voltado en estado apagado 6 VDC
Voltado de encendido 15 VDC
Corriente fuera de estado 2 mA máximo
En estado de corriente de 4,5 mA
Válvula de tensión fuera de estado 6 VDC
Tiempo de respuesta 2 ms máximo
Corriente de encendido 4,5 mA
Tiempo de respuesta de apagado máximo 2 ms
Corriente en estado apagado 2 mA
Consumo de energía interno 5 mA (16 entradas encendidas) desde el bus de 5 voltios en el plano trasero
En el tiempo de respuesta, típicamente 2 ms
Tiempo de respuesta máximo 2 ms
Estado del ciclo de vida del producto: descontinuado/obsoleto
Sobre el IC693MDL653

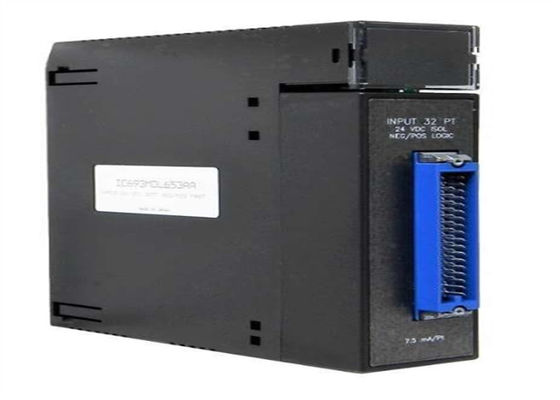

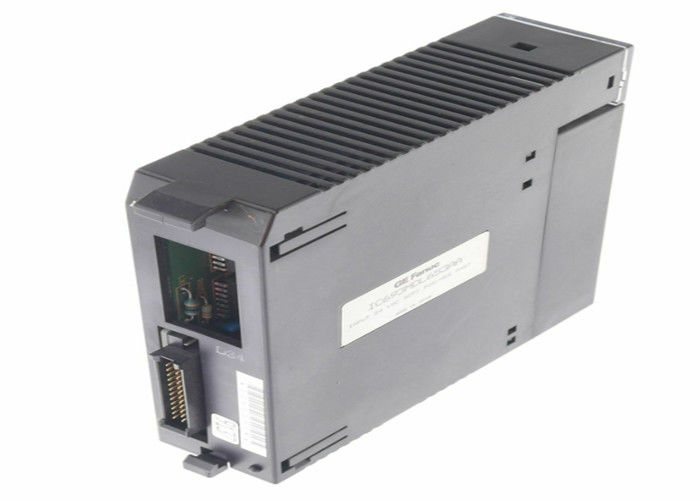

El IC693MDL653 es un módulo de entrada discreto de lógica negativa / positiva que forma parte de la serie 90-30
Este módulo es un módulo de entrada discreto de alta densidad que
acepta un rango de voltaje de entrada de 19,2-28,8 VDC con un voltaje nominal de 24 VDC y una corriente de entrada
Este módulo es un módulo de entrada de alta densidad que viene con 32
canales, dispuestos en cuatro (4) grupos de ocho (8) entradas cada uno con cada grupo proporcionado con dos (2)
Con soporte para lógica positiva y negativa y cableado y varios grupos de entrada, cableado
En el caso de los módulos de trabajo, se puede aplicar una serie de combinaciones a este módulo, logrando así una flexibilidad operativa y una forma
Los grupos de entrada pueden seguir funcionando incluso si otros grupos han sido
el IC693MDL653 tiene una tensión máxima en estado de funcionamiento de 15 VDC; una tensión fuera de estado de 6 VDC;
un máximo de corriente en estado de encendido de 4,5 mA y un máximo de corriente fuera de estado de 2 mA.
Este módulo tiene una corriente de retroceso
El IC693MDL653 se instala en cualquier ranura de I/O de una ranura de 5 o 10 ranuras
Los módulos de alta densidad, como este módulo, requieren el uso de cables precableados para
Los conectores de cableado incluyen un conector de acoplamiento que se conecta directamente al
módulo con cables voladores en el otro extremo para la terminación de los bloques terminales de E/S.
El controlador de entrada IC693MDL653 es parte del sistema de controlador lógico programable (PLC) fabricado por
El controlador IC693MDL653 está clasificado en la serie 90-30 de los PLCs GE Fanuc.
El controlador de entrada IC693MDL653 está construido para garantizar la facilidad de instalación y configuración.
