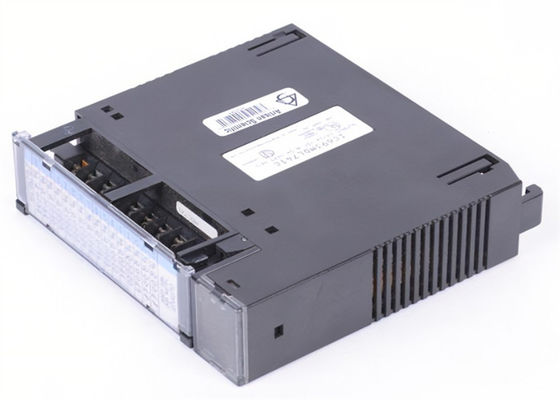

El módulo GE FANUC IC693MDL741 es un módulo GE FANUC de 6 puntos de entrada y salida de la serie 90-30 PLCS.

GE FANUCIC693MDL741El módulo es un módulo de entrada/salida de 6 puntos de GE FANUC

Especificaciones técnicas para el IC693MDL741

Marca GE Fanuc
Serie Serie 90-30
Fabricante GE Fanuc; Emerson Automation (actualmente)
Número de parte IC693MDL741
Serie Serie 90-30
Número de parte IC693MDL741
Tipo de producto E/S digital
Descripción del producto Módulo de salida discreto
Compatibilidad de los controladores de comandos de GE Fanuc 90-30
Número de canales Dieciséis (16)
Puntos de salida 16
El consumo máximo de corriente del módulo es de 110 miliamperios
Número de grupos de salida Dos (2)
Entrada de voltaje del módulo 5 voltios CC
Canales por grupo Ocho (8)

Tensión nominal 12/ 24 Voltios CC
Aislamiento: 1500 voltios entre el lado del campo y el lado lógico; 500 voltios entre grupos
Disminución de la tensión de salida máxima 0,5 voltios
Variación de voltaje de salida de 12 a 24 VDC con (+ 20%, -15%)
Temperatura de funcionamiento de 0 a 60 grados Celsius
Voltado de salida nominal 12 / 24 VDC
Estado del ciclo de vida del producto* Interrumpido/obsoleto
Corriente de salida 0,5 amperios por punto; 2 amperios por común
Se aplicará una corriente de absorción de 110 mA (todas las salidas activas)
Tiempo de respuesta máximo 2 ms
Tiempo de respuesta de apagado, máximo 2 ms
Tensión de salida Caída de 0,5 voltios, máximo
Fugas fuera de estado 1 mA máximo

Sobre el IC693MDL741

El IC693MDL741 es parte de la plataforma de controlador lógico programable (PLC) de la serie 90-30 de Emerson Automation, anteriormente de GE Fanuc.soporte para la configuración de cableado de lógica negativaEste módulo está provisto de dieciséis (16) indicadores LED de salida que muestran el estado operativo de cada canal del módulo.El IC693MDL741 ofrece un rango de voltaje de salida de 12 a 24 voltios CCTiene una corriente de salida nominal de 0,5 Amperes por punto y 2,0 Amperes por común, mientras que las agrupaciones de salida son Ocho (8) canales por grupo.Este módulo no viene con aislamiento de canal individual sin embargoEl aislamiento de grupo a grupo está calificado en 500 voltios y 1500 voltios entre el lado del campo y el lado lógico o aislamiento óptico.Este módulo también está provisto de un módulo de inserción donde los usuarios pueden proporcionarEl IC693MDL741 está instalado en una placa base de la serie 90-30, ocupando una sola ranura.con una capacidad de transmisión superior a 50 WLas características de salida de este módulo incluyen una caída de voltaje de 0,5 voltios, una fuga de 1 mA, un tiempo de respuesta de activación y apagado de señal de 2 ms como máximo.El consumo de corriente del IC693MDL741 es de 110 mA cuando todas las salidas están energizadasEl IC693MDL741 es capaz de energizar cargas eléctricas como arrancadores de motores, solenoides, lámparas indicadoras y anunciadores.También puede utilizarse con cargas de CA siempre que se instale un relé interposante entre.

El módulo IC693MDL741 de 16 puntos es un módulo de E/S para los PLC de la serie 90-30 de GE Fanuc. El módulo se puede instalar en cualquier ranura de un PLC de la serie 90-30 de GE que tenga una placa base de 5 ranuras o 10 ranuras.La placa base forma la base del PLC con todos los demás componentes montados en ellaCuando todos los puntos del módulo IC693MDL741 están encendidos, el consumo de corriente del módulo desde la placa base es de 110 miliamperi.El módulo IC693MDL741 no contiene ningún fusible.

El módulo IC693MDL741 es un módulo de salida de lógica negativa de 12 a 24 voltios.Los LED que indican el estado apagado de los puntos de salida están disponibles en el móduloEl módulo IC693MDL741 absorbe la corriente de las cargas al bus de potencia negativo o al usuario común y, por lo tanto, tiene características lógicas negativas.Los solenoides e indicadores son algunos de los dispositivos que se pueden utilizar con el módulo IC693MDL741.El rango de voltajes de salida es de 12 a 24 Volts DC. Hasta 1500 Volts de aislamiento está disponible entre el campo y la lógica y 500 Volts de aislamiento está disponible entre los grupos.La caída de voltaje de salida máximo es 0La pérdida máxima de estado de apagado es de 1 miliamperi. Los rangos de temperatura de trabajo y almacenamiento para el módulo son de 0 a 60 grados centígrados y de -40 a 85 grados centígrados, respectivamente.
