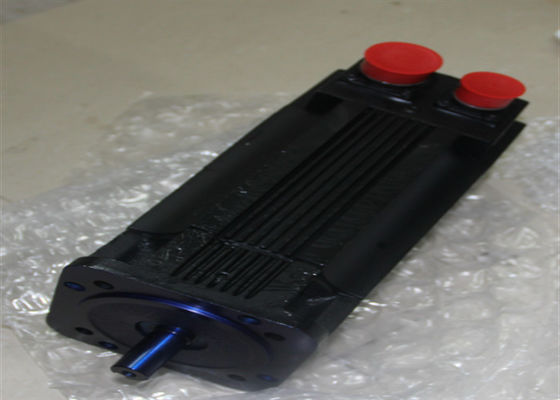

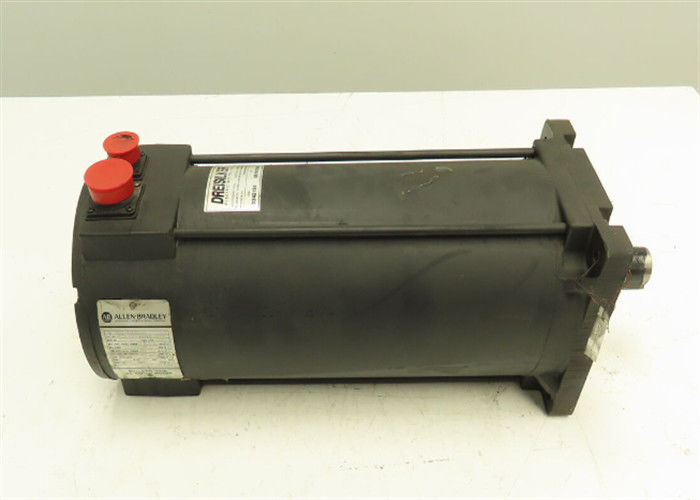

El motor de servicio de la serie 1326 AB-B720F-21 es un motor de servicio de la serie 1326 con un cambio de dirección nominal de 5000 rpm.

El motor de servicio de la serie 1326 AB-B720F-21 es un motor de servicio de la serie 1326 con un cambio de dirección nominal de 5000 rpm.

•

• Especificaciones técnicas para el 1326AB-B720F-21

•



  Marca Allen-Bradley / Automatización de Rockwell
  Motor de la serie 1326
  Número de la parte 1326AB-B720F-21
  Tipo de producto Servomotor CA
  Velocidad nominal 5000 rpm
  Voltado nominal 380 / 460 Voltios CA
  Diámetro del marco 194 mm



  Torque nominal 31,8 N-m
  Potencia de salida 11,7 kW
  Constante de tiempo mecánico 6,6 milisegundos
  Inercia del rotor 0,015 kg-m2
  Peso 62,6 kg
  Temperatura ambiente máxima permitida 40 grados centígrados
  Estado del ciclo de vida del producto* Interrumpido/obsoleto

•

  Alrededor de 1326AB-B720F-21

  El servomotor Allen-Bradley 1326AB-B720F-21 es un servomotor CA de 5000 RPM. El diámetro del marco del motor es de 194 milímetros (215 milímetros en el centro del perno).La longitud de la pila del imán es de 20 milímetrosEl motor viene con una brida métrica IEC con una llave. El servomotor 1326AB-B720F-21 es parte de la serie de servomotores Allen-Bradley 1326AB 460 Volts AC Torque Plus.Los motores de torsión más servo tienen una carcasa especial diseñada para reducir la longitud del motor y aumentar el par nominal continuo del motorEsta familia de motores sin escobillas de 3 fases está diseñada para cumplir con los estrictos requisitos de los sistemas de alto rendimiento.Los servomotores 1326AB están diseñados para su uso con los sistemas de control de movimiento Allen-Bradley 1394.





  El servomotor 1326AB-B720F-21 tiene una velocidad nominal de 5000 RPM a 460 Volts AC y una de 4100 RPM a 380 Volts AC. El par nominal del motor es de 31.8 N-m. La potencia nominal de salida del motor es de 11.7 kilovatiosEl servomotor 1326AB-B720F-21 es compatible con los módulos de eje AM50 y AM75 1394.Cuando se utilice con el módulo del eje AM50Cuando se utiliza con el módulo de eje AM75, el par máximo y la corriente máxima son de 56 Nm y 50 Amp, respectivamente.La constante de tiempo mecánica es 6La inercia del rotor para el servomotor 1326AB-B720F-21 es de 0,015 kg-m2. El peso del motor es de 62,6 kilogramos.Las especificaciones térmicas incluyen una temperatura ambiente máxima de 40 grados Celsius, aislamiento de clase H y constante térmica de tiempo de 60 minutos.
