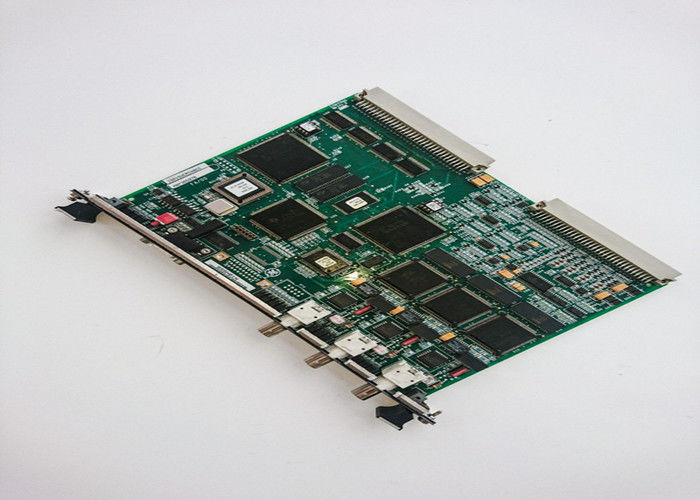

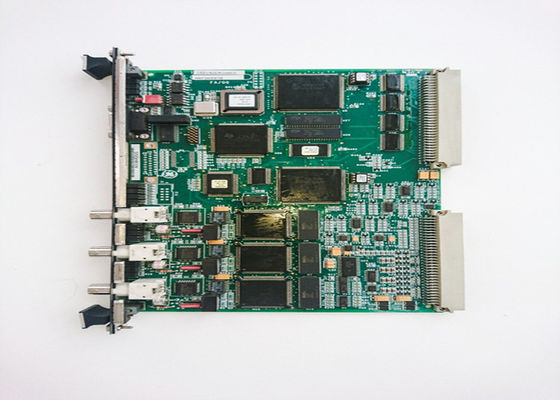

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U alta VME tabla, 0,787 pulgadas de ancho

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U alta VME tabla, 0,787 pulgadas de ancho

Las especificaciones

Número de la parte: IS215VCMIH2
Fabricante: General Electric
Serie: Marca VI
Tipo de producto: tablero de control maestro
Tipo de tablero: tablero VME de 6U de altura, 0,787 pulgadas de ancho
Procesador: TMS320C32 Procesador de señal digital de 32 bits
Memoria: memoria de dos puertos
Disponibilidad: En stock
País/región de fabricación: Estados Unidos
El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero.

Descripción funcional

IS215VCMIH2 es un VME Bus Master Controller Board fabricado y diseñado por General Electric como parte de la serie Mark VI utilizada en sistemas de control de turbinas de gas.El VCMI sirve tanto como interfaz de comunicación a la red de control del sistema, también conocido como IONet y la interfaz para la comunicación entre el controlador y las placas de E/S.VCMI maneja las ID de todas las placas en el rack y sus correspondientes placas terminales como el maestro de bus VME en los racks de control e I / OEl controlador y las placas del procesador de E/S pueden comunicarse entre sí en ambas direcciones gracias a la placa VCMI.se comunican mediante el puerto Ethernet del controladorEl puerto Genius del controlador se puede utilizar para conectar PLC I/O adicionales al sistema. El sistema mostrado en la figura que acompaña es un ejemplo de uno.El sistema emplea una variante de baja tensión de la fuente de alimentación de rack VME común y es alimentado por 24 V dc.

Figura 1: Tablas VCMI, versiones de red única y triple

En la figura que acompaña se muestran tres configuraciones de sistemas simples que utilizan el VCMI con E/S local y distante.El acondicionamiento de la señal en las placas terminales tipo DIN es siempre el mismo que en las placas terminales tipo TSin embargo, las placas no admiten TMR, y hay diferencias en el número de entradas y salidas, así como en las reglas de conexión a tierra.El espacio se conserva mediante el uso de bloques terminales de alto densidad del Euro-Bloque que están permanentemente montadosLos terminales en los bloques pueden acomodar hasta dos cables # 14 o un cable # 12. El tamaño de cable más común es # 18 AWG.

Figura 2: Configuraciones de sistemas simplex con E/S local y remoto

En la primera ilustración, un sistema diminuto, todas las entradas y salidas se colocan en el bastidor de control VME,eliminación de la necesidad de cualquier rack de E/S remotoEl VCMI tiene tres puertos IONet, con uno para cada uno de los tres canales (R, S y T).Aunque muchos racks de I/O son soportados por una IONetEn cuanto a las placas y puntos de E/S, todos los canales de E/S (R, S y T) son idénticos.

Figura 3: Configuraciones del sistema TMR con E/S local y remoto

El diagnóstico:

Los sistemas de vigilancia y alerta están instalados para los buses internos de alimentación de +5 V, 12 V, 15 V y 28 V. Excepto la fuente de 28 V, que tiene una configuración de alarma del 5,5%.las configuraciones de alarma son personalizables y a menudo se establecen en 3.5%. El módulo de distribución de energía (PDM), conectado a través de J301, también tiene sus señales de diagnóstico comprobadas.dos entradas analógicas de 5 V de corriente continua diferenciadas, fallo de tierra y sobre/bajo voltaje en el bus P125 V, e entradas digitales.

El número de unidad:

El controlador y un VCMI son los dos componentes que componen un módulo de control.incluido el bastidor del integrador GE Fanuc que se muestra en la figura adjunta y los dos tamaños de bastidor Mark VI que se muestran en la sección titulada "VCMI - Bus Master Controller"." Solo se utilizan módulos independientes con E/S remoto en el rack GE Fanuc más corto.Un ventilador de enfriamiento se coloca por encima o por debajo del controlador dependiendo de qué rack se está utilizandoUna placa VDSK también es necesaria para el módulo de control independiente utilizado con el bastidor de un integrador GE Fanuc para proporcionar energía al ventilador e identificar el bastidor a través de una conexión de identificación.

Fig. 4: Controlador típico montado en bastidor con tablero de comunicación

La WOC posee el mayor stock dePiezas de repuesto de GE Speedtronic Mark VI. También podemos reparar sus tableros defectuosos. WORLD OF CONTROLS también puede suministrar no utilizados y reconstruidos respaldados con garantía. Nuestro equipo de expertos está disponible las 24 horas para apoyar sus necesidades OEM.Nuestro equipo de expertos enWOC (en inglés)Para obtener precios y disponibilidad de piezas y reparaciones, póngase en contacto con nuestro equipo por teléfono o correo electrónico.
