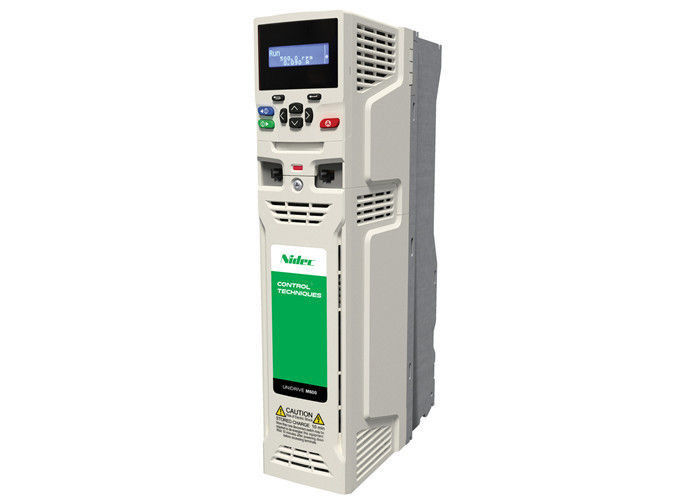

Técnicas de control de Nidec Emerson M700 Unidrives M701-07200750A Invertidor de CA industrial

Especificaciones

Técnicas de control:M701-07200750A
Modelo completo: M701-07200750A10100AB100
Fabricante: Técnicas de control

Voltaje de entrada (Vca): 200/240 ±10%
Servicio pesado - Corriente continua máxima (A): 75
Servicio pesado - Potencia del eje del motor (kW): 18,5
Servicio pesado - (Potencia del eje del motor (hp): 25
Servicio normal - Corriente continua máxima (A): 94
Servicio normal - Potencia del eje del motor (kW): 22
Servicio normal - (Potencia del eje del motor (hp): 30

Descripción

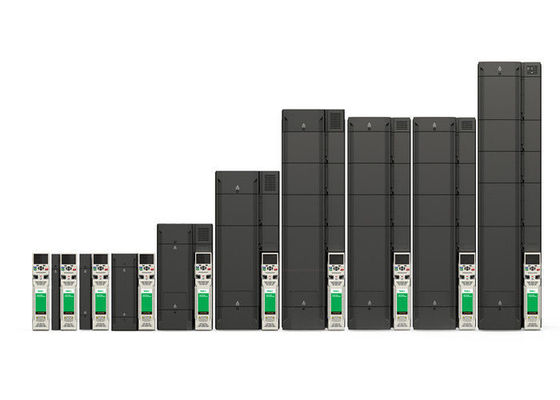

La familia de variadores Unidrive M700 proporciona control de motores de primer nivel para aplicaciones de inducción de circuito cerrado, megnet permanente y servo.Estos variadores son muy flexibles y funcionan desde 0,75 kW - 2,8 MW (1 - 4200 hp) a 200 V / 400 V / 575 V / 690 V.Si bien puede controlar 1,5 ejes, el motor puede adaptarse a muchos tipos de codificadores y resolutores para maximizar el rendimiento de la retroalimentación.

Teclados

Teclado remoto
Todas las características del CI-Keypad LCD, pero con montaje remoto.Esto permite un montaje flexible en el exterior de un panel y cumple con IP66 (NEMA 4)

Teclado KI
Teclado LCD multilingüe de texto sin formato con hasta 4 líneas de texto para descripciones detalladas de parámetros y datos, para una experiencia de usuario mejorada

Teclado KI RTC
Todas las funciones del KI-Keypad, pero con reloj en tiempo real que funciona con pilas.Esto permite marcar la hora con precisión de los eventos, lo que ayuda al diagnóstico.

Variador de CA Unidrive M700: rendimiento de servomotor de imán permanente y de inducción líder en su clase, con Ethernet en tiempo real

Modo de control

• Control de motor de inducción vectorial o V/Hz de bucle abierto
• Control de flujo del rotor de bucle abierto para motores de inducción (RFC-A)
• Control de motor de imán permanente de bucle abierto (RFC-S)
• Control de flujo de rotor de circuito cerrado para motores de inducción (RFC-A)
• Control de motor de imán permanente de circuito cerrado (RFC-S)
• Convertidor de calidad de energía Active Front End (AFE)

Características estándar

Inteligencia:

• PLC integrado
• Controlador de movimiento avanzado

Comunicaciones a bordo:

• M700 y M702: Ethernet
• M701-RS485

Comentario:

• 2 x entradas de codificador
• 1 x salida de codificador simulada

Seguridad de la máquina:

• M700 y M701: 1 terminal de desconexión de par segura (STO)
• M702 – 2 terminales STO

Teclado:Sin teclado de serie

Ranuras de opciones:3

Clonación de parámetros vía:

• herramientas de computadora
• Tarjeta electrónica
• tarjeta SD

• M700 agrega Ethernet integrado, retroalimentación de posición integral y control de alto rendimiento de servomotores dinámicos de imanes permanentes
• Actualización totalmente compatible para usuarios existentes de Unidrive SP

Modelos de AC DRIVE M701-074

Especificaciones del variador de frecuencia M700
