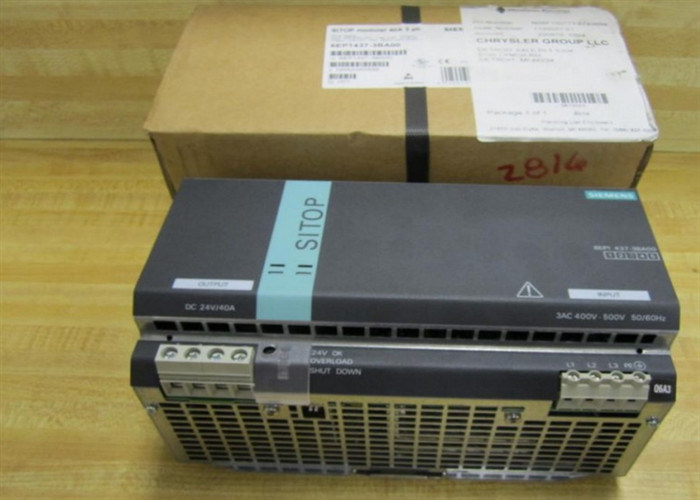

Siemens 6EP1 437 3BA00 Fuente de alimentación Entrada 400-500 V 3 CA Salida: 24 V CC/40 A Notas

Siemens 6EP1 437 3BA00 Fuente de alimentación Entrada 400-500 V 3 CA Salida: 24 V CC/40 A Notas


Detalles del 6EP1 437 3BA00

Número del artículo (número para el mercado) 6EP1437-3BA00
Descripción del producto SITOP modular 40 A entrada de fuente de alimentación estabilizada: 400-500 V 3 salida CA: 24 V CC/40 A
Información general sobre la familia de productos
Ciclo de vida del producto (PLM) PM400:Inicio de la eliminación gradual
PLM Fecha de entrada en vigor Eliminación gradual del producto desde: 01.10.2014

Ingreso
Se aplicarán las siguientes medidas:
El valor de las emisiones de CO2 emitidas por los motores de combustión renovable será el valor de las emisiones de CO2 emitidas por los motores de combustión renovable.
SITOP modular 40 A estabilizado
entrada de fuente de alimentación: 3 AC 400-
La potencia de salida de 500 V será de 24 V DC/40 A.
Ingreso
Ingreso de CA de 3 fases
Valor de tensión nominal VIN de 400... 500 V
Rango de tensión AC 320... 550 V
● Nota Comenzando desde Vin > 340 V
Entrada de amplio rango Sí
Resistencia a la sobre tensión 2,3 × VIN nominal, 1,3 ms
Puffering de las líneas principales a VIN = 400 V
Puffering principal a baja potencia nominal, min. 6 ms; a VIN = 400 V
Frecuencia nominal de la línea 1 50 Hz
Frecuencia nominal de la línea 2 60 Hz
Rango de línea nominal 47... 63 Hz
corriente de entrada
● a voltaje de entrada nominal de 400 V 2,2 A
Limitador de corriente de encendido (+25 °C), máximo 70 A
I2t, máximo 2,8 A2·s
No hay fusible de entrada incorporado
Protección en la entrada de energía de la red (CEI 898) Requerido: interruptor de circuito en miniatura conectado a tres polos 10... 16 A
el interruptor de circuito 3RV2011-1DA10 (configuración 3A) o
El número de unidad de control de los vehículos de las categorías IIa y IIIa

Producción
Válvula de corriente continua aislada y controlada
Válvulas de corriente continua
24 V
Tolerancia total, estática ±
El 3%
Compensación de la red estática, aprox.
00,1%
Balance de carga estática, aprox.
00,2%
Pico de ondulación residual, máximo.
100 mV
Picos de pico a pico, máximo (ancho de banda:20 MHz)
200 mV
Rango de ajuste
24- ¿ Qué?28.8V
tensión de salida ajustable de la función del producto
- ¿ Qué?
Configuración del voltaje de salida
con una potencia de más o menos 5 kW
Muestra de estado
LED verde para 24 V
Señalización
a través del módulo de señalización ((6EP1961-3BA10)
Comportamiento de encendido/apagado
No se sobrepasará el Vout (arranque suave)
Retraso en el arranque, máximo.
2.5 s
tiempo de aumento de tensión de la tensión máxima de salida

Valor de corriente nominal Bajo 40 A
Rango de corriente 0... 40 A
● Nota: +60... +70 °C: Degradación del 2%/K
potencia activa suministrada típica de 960 W
corriente de sobrecarga a corto plazo
● en caso de cortocircuito durante el funcionamiento típico de 120 A
duración de la capacidad de sobrecarga por exceso de corriente
● en caso de cortocircuito durante el funcionamiento 25 ms
corriente de sobrecarga constante
● en caso de cortocircuito durante la puesta en marcha de una corriente de 46 A
Conmutación paralela para un rendimiento mejorado Sí; característica conmutable
Número de unidades conmutables paralelas para sistemas mejorados
rendimiento
2
Eficiencia
Eficiencia en Vout nominal, Lout nominal, aproximadamente el 90%
Pérdida de potencia a Vout nominal, a Lout nominal, aproximadamente 106 W
Control de circuito cerrado
Compensación dinámica de la red eléctrica (Vin nominal ±15 %), máximo 1 %
La velocidad de deslizamiento de la carga dinámica (Iout: 50/100/50 %), Uout ± 2 %
Tiempo de ajuste del paso de carga de 50 a 100%, típicamente 4 ms
Tiempo de ajuste del paso de carga de 100 a 50%, típicamente 4 ms
tiempo de ajuste máximo de 10 ms
Protección y seguimiento
Protección contra la sobre tensión de salida < 35 V
Limitación de corriente, tipo 46 A
Propiedad de prueba de cortocircuito de la salida Sí
Protección contra cortocircuito Alternativamente, corriente constante con características de aproximadamente 46 A o bloqueo
cierre
valor RMS de corriente de cortocircuito de duración
● 46 A típico
Indicador de sobrecarga/cortocircuito LED amarillo para "sobrecarga", LED rojo para "apagado de bloqueo"
